可調式恒流源電路圖

圖中所示是用SF741組成的可調式恒流源電路.

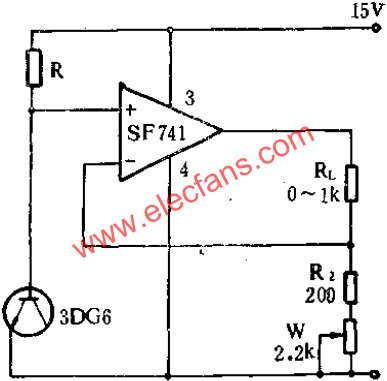

可調式恒流源電路圖 m.xsypw.cn

圖示線路利用三極管的ED結作為0.7V左右的穩壓管.調節電位器W(22K),可使恒流范圍控制在0.3~10MA,當恒流取小于6MA,負載R2從0~1K變化時,電流I0的變化大于0.01MA.其實驗數據如表所示.

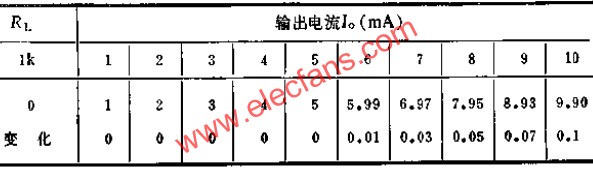

可調式恒流源實驗數據表 m.xsypw.cn
