開關穩壓器應用線路圖
- 開關穩壓器(73008)
相關推薦
降壓開關穩壓器電路圖講解
這是基于LM2678降壓開關穩壓器的電路圖。LM2678系列穩壓器是單片集成電路，可提供降壓開關穩壓器所需的所有必要功能，并可驅動高達5A的負載。該IC具有90%以上的效率，并具有出色的負載和線路
2023-07-17 16:49:43
949
949
基本開關穩壓器布局技術
本文將介紹開關穩壓器板布局的一些基本原理。雖然它側重于升壓型開關穩壓器，但它所涵蓋的概念在使用其他類型的開關穩壓器時也很有用。本文討論了接地方案、元件放置、減少噪聲干擾以及降低雜散電容和電感的重要性。
2023-03-15 11:39:20529
529
開關穩壓器的結構 開關穩壓器的優缺點
開關穩壓器是一種通過快速開關輸入電壓的電路元件，以實現將輸入電壓穩定輸出到設定的電壓范圍內的穩壓器。開關穩壓器的輸出電壓可以比輸入電壓高或低，具體取決于穩壓器的設計。
2023-02-28 11:08:20422
422開關穩壓器的特點 與線性穩壓器的區別
開關穩壓器是一種通過快速開關輸入電壓的電路元件，以實現將輸入電壓穩定輸出到設定的電壓范圍內的穩壓器。開關穩壓器的輸出電壓可以比輸入電壓高或低，具體取決于穩壓器的設計。相比于線性穩壓器，開關穩壓器可以更高效地轉換電能，具有更高的電源效率和更小的體積。
2023-02-28 11:06:57544
544穩壓器的特點 穩壓器的操作方法
確認穩壓器類型和參數：在使用穩壓器之前，需要了解穩壓器的類型和參數。常見的穩壓器類型包括線性穩壓器和開關穩壓器，不同類型的穩壓器有不同的特點和應用場景。此外，還需要確認穩壓器的額定輸入電壓和輸出電壓，以及最大輸出電流等參數。
2023-02-28 11:01:06773
773開關穩壓器的基礎-降壓型開關穩壓器的工作原理
前項中已經說明開關穩壓器可以進行等降壓、升堥、升降壓、反轉等轉換，現在接著以最廣泛利用的降壓型開關穩壓器為例說明工作原理。
2023-02-20 09:47:16560
560
線性穩壓器和開關穩壓器比較
雖然設計人員很清楚開關 DC/DC 轉換器能效高，但線性穩壓器仍是大多數應用的最佳選擇。了解其中的原因將幫助設計人員做出正確選擇并妥善實現方案。 本文對線性穩壓器和開關穩壓器進行了比較，并介紹了在
2018-07-02 09:38:3619420
19420

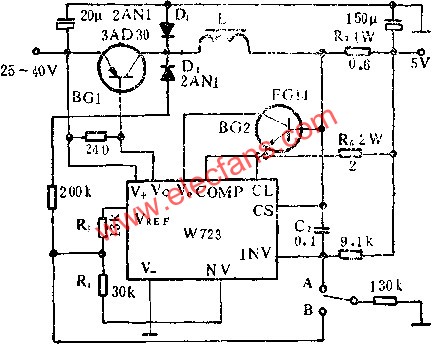

固定電流開關穩壓器應用線路圖
二極管D2是用來消除反向尖脈沖的.電容C1和電感L是濾波器,以便平整開關輸出波形.電路的最高工作頻率取決于負載的大小,一般是20KHZ.
2010-10-13 17:07:03630
630
