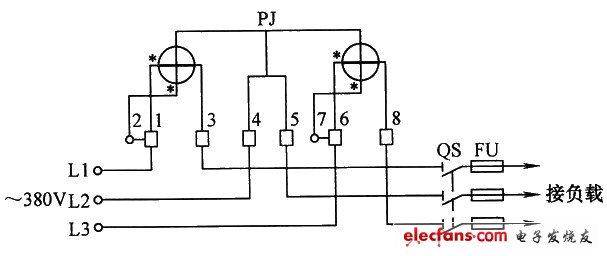

本圖所示是DS型5～10A三相三線有功電能表直入式接線方式，對于10A以上的三相三線有功電能表其內部接線有所不同，但外部接線基本相同。三相三線有功電能表直入式接線電路:
三相三線有功電能表直入式接線電路
- 有功電能表(6122)
