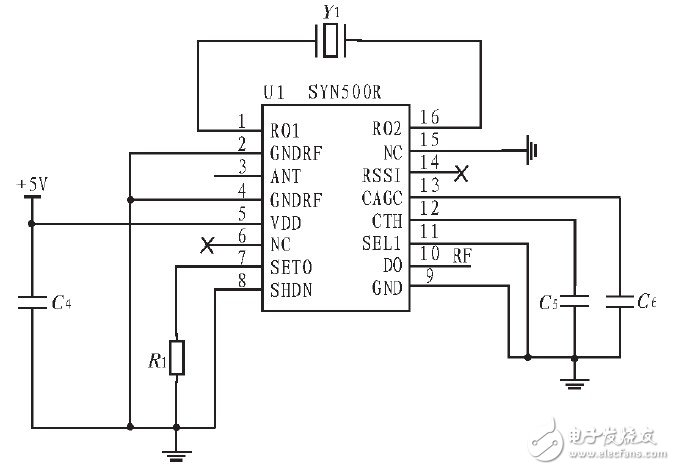

無線接收部分主要由解碼芯片SYN500R、晶振和外圍電路組成超外差接收模塊，接收模塊負責接收來自發送模塊的編碼，然后將編碼交由處理器處理，處理器處理后通過放大器將信號放大，然后控制繼電器的開和合，接收部分電路圖如圖4所示。

　　圖4 無線接收電路

　　控制模塊設計

　　控制模塊主要由處理器單片機、繼電器和外圍元件組成開關電源，con端接入交流照明電，AC-L和AC-N分別接入交流電火線和零線，OUT端連接負載，此系統可以控制多路負載，實驗中該控制模塊連接了一個繼電器控制一路負載，控制模塊電路圖如圖5所示。

　　圖5 控制模塊電路

電子發燒友網技術編輯點評分析：

　　控制系統在實驗室進行了測試，控制器連接2盞100 W的照明燈作為負載進行了初步調試，2個繼電器分別控制兩盞燈，利用遙控器控制兩盞燈的亮和滅，在室內空曠距離20 m內信號接收良好，實驗較好的達到了預期效果，為下一步的研究提供了基礎。受當前無線網絡信號的干擾、傳送帶寬方面和穩定性的限制，使得諸如高質量活動圖像傳輸等一些更高層次的功能應用仍比較難以實現，家居智能化以及無線遠程控制技術將會得到更大的發展。
大家如有問題，歡迎在評論處討論。
