采用相同的電容參數、容易改變截止頻率的24DB/OCT低通濾

采用相同的電容 參數、容易改變截止頻率的24DB/OCT低通濾波器

電路的功能

多級有源濾波器為獲得規定的Q值，可采用濾波器元件設定不平衡的參數和設定相同參數、使反饋放大器具有增益這兩種方式。尤其是低通濾波器，現有的系列電容器不容易形成所需的不平衡比，必須由多個電容合成達到規定的容量或?qū)ｉT訂制電容。本電路由于可以設定相同時間常數，所以改變截止頻率元件也很容易得到。

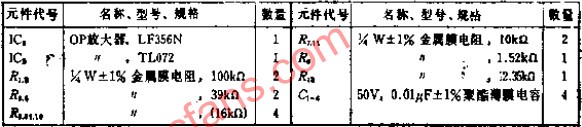

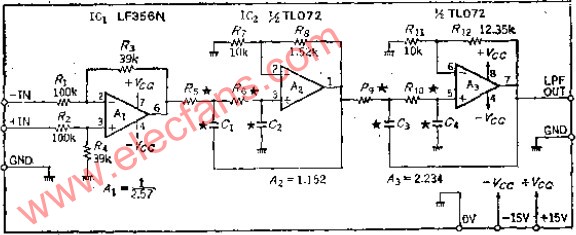

電路工作原理

24DB/OCT巴特沃次濾波器由兩級構成每級方框中有二節濾波器，為了在-3DB點使兩級合成的截止頻率規格化，必須把第一級和第二級的Q值分別調制到0.541和1.306，采取以增益來提高Q值的方式時根據AO=3-（1/QN）（N為級數，1，2）計算所需的增益AN。反饋回路接地的電阻為10K時，則可根據R3=（A3-1）*10*10的3次方計算反饋電阻R3、R11，RT為1.52K，R12=12.35K，由于濾波器有了通帶增益，所以在輸入級A1誤差為1/2.53。
