利用IGBT過流集電極電壓檢測和電流傳感器檢測的綜合保護電路

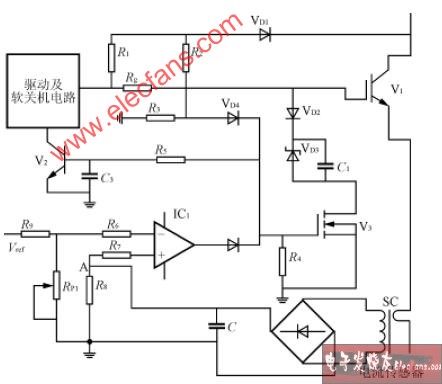

下圖是利用IGBT過流集電極電壓檢測和電流傳感器檢測的綜合保護電路，電路工作原理是：負載短路（或IGBT因其它故障過流）時，V1的Vce增大，V3門極驅動電流經R2，R3分壓器使V3導通，IGBT柵極電壓由VD3所限制而降壓，限制IGBT峰值電流幅度，同時經R5C3延遲使V2導通，送去軟關斷信號。另一方面，在短路時經電流傳感器檢測短路電流，經比較器 IC1輸出的高電平使V3導通進行降柵壓，V2導通進行軟關斷。

綜合保護電路

閱讀全文
