RS232接口保護電路

RS232 接口保護電路

●RS232口在通信設備上作為調試用接口，板間通信接口和監控信號接口，傳輸距離不超過15米。調試用接口使用比較頻繁，經常帶電插拔,因此接口會收到過電壓,過電流的沖擊，若不進行保護,很容易將接口芯片損壞?。?

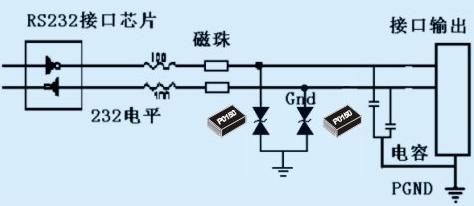

●RS232的接口芯片輸出電壓一般為±9V，不會超過±12V。因此對接口收發信號線可采用雙向瞬態抑制二極管. BS0150MS，限流電阻選100歐姆，一般放在232接口芯片側，電阻的功率要選大些，1/4W以上，否則電阻容易燒壞。
BS0150MS器件50A(8/20uS)15A(10/1000uS)寄生電容15pF。
