預計到2020年，全球將擁有500億到3000億臺物聯網設備，它們中的大部分屬于由新型微控制器、無線和傳感器技術支撐的小型物聯網設備。由于沒有用于數據和電源的線纜，這些物聯網和可穿戴設備必需能自我供電。但如果每隔六個月或一年，你就得幫這些設備更換電池，那就有點悲催了。

　　能量其實無處不在，能量收集和儲存技術其實也并不是很新。但隨著物聯網的飛速發展，越來越多的公司有興趣和動力去開發更有效的能量收集芯片、系統和可充電電池，以便能夠在整個產品生命周期中持續使用。但對這些公司來說，最大的挑戰就是找到如何自行收集/儲存能量的方法以便持續使用，以及如何將這樣的超低功耗芯片安裝在小型物聯網設備中。

　　TI微能量采集開啟無電池工作時代

　　德州儀器（TI）電池管理市場及應用經理文司華認為，從光、熱量、振動、射頻RF上獲取能量面臨的一個重大挑戰在于，一般的DC/DC轉換器，如用在手持設備上的單節鋰電池，輸入電流基本在1A左右，很少做到50mA以下；輸入電壓在1.8 V以下也比較少，一般都是3 V或2.5 V以上。而太陽能（10-10000μW/cm2）、熱量（25-1000μW/cm2）、振動（50-250μW/cm2）、 RF（0.01-0.1μW/cm2）的能量采集，它們所提供的電壓非常少，可能少于1 V，電流也是毫安級或微安級。因此，能量采集技術的核心是能夠通過更先進的拓撲結構和芯片設計，把這些輸入微電源收集起來。

　　其次，從芯片自身來看，如何獲得更小的靜態電流也非常關鍵。目前，DC/DC轉換時1-10mA，待機時幾十個μA到100μA，關機時1-2個μA的自功耗都屬于相當不錯的指標。但對能量采集來說這是遠遠不夠的：因為采集到的電流一共才2μA，自身就消耗1μA，相當于只有50%的能效。即便解決了這個難題，實際上還不能直接給終端產品，例如無線電廣播、ZigBee、藍牙、MCU供電，因為至少需要幾十或上百微安級的功耗才能實現驅動，所以還需要存儲元件（鋰離子電池、薄膜電池或超級電容）的配合，以實現更低的占空比。

　　TI此次推出的五款最新一代電源管理集成電路（bq25570、bq25505、TPS62740、TPS62737和 TPS62736）產品，主要針對低數據速率、低占空比的超低功耗設計（微瓦至毫瓦級電源），包括智能家居、可穿戴設備、搖控器、植入式醫療設備、石油鉆井平臺和管道等難以觸及的設備、以及需要大量無線傳感器供電的環境感知應用。

　　以 TI集成降壓轉換器的最新bq25570升壓充電器為例，其靜態功耗僅為488毫微安（nA），而且可在輸出電流低于10微安（μA）的情況下實現超過 90%的效率。bq25570不僅支持最大功率點跟蹤（MPPT），可從光伏電池和熱電發生器提取和管理電源，還支持任何能源存儲元件，例如可充電式鋰離子電池、薄膜電池、超級電容器或常規電容器等。在長期存儲期間，bq25570 供電可通過“運送模式（ship mode）”特性禁用，使其流耗不足5nA。

　　bq25505 升壓充電器與 bq25570 類似，但可實現低至325nA的工作靜態電流。bq25505采用自動功率多路復用器柵極驅動器，可通過能量采集電源與原電池實現無縫系統工作，在能量采集器不提供電能時，也能提供恒定電源，從而滿足系統工作需要。

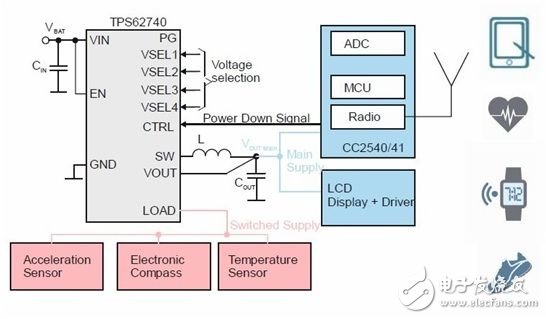

　　除了電池管理電路外，TI還針對300mA輸出電流設計方案推出了降壓轉換器TPS62740，其可在主動工作狀態下支持360nA的靜態電流，而待機狀態下靜態電流則為70nA。這款轉換器可在低至10uA的電流下實現超過90%的效率，以及31mm2的總體解決方案尺寸，支持可編程輸出電壓特性與 DCS-Control功能。對于更低電流設計而言，TI針對200mA設計方案的最新TPS62737轉換器以及針對50mA設計方案的 TPS62736 可在主動工作期間實現 370nA的超低靜態電流，在睡眠模式下實現15nA的靜態電流，而在輸出電流不足15μA的情況下也可實現90%的效率。
