Simple Switcher，顧名思義，中文譯名 “易電源”，1989年simple switcher推出了第一代產品LM2576，芯片集成了 MOS管、外圍控制及補償電路，外圍電路非常簡單，無需客戶花太多的時間設計和調試，深受客戶喜歡，風靡全球，至今仍然在眾多的工業客戶中廣泛應用，經過二十幾年的發展，simple switcher已經推出了很多代產品。本文主要介紹Simple switcher第5.5代產品，詳細分析其特性及參數指標。此產品可以廣泛地應用在工業、汽車和通訊等領域。

　　背景

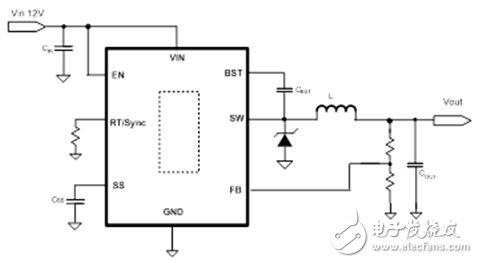

　　隨著工業，汽車，通訊等客戶系統的日益發展，一些新的需求不斷被提出，比如產品的小型化，低功耗，低壓差工作。LM2596， LM2575這些老的產品漸漸不能適用要求，第5.5代產品就是在這樣的背景下產生的。該系列為40V耐壓產品，共有三顆產品號，LMR14020， LMR14030，LMR14050，對應的電流分別是2A，3.5A，5A，采用SO8封裝。圖1為其典型應用電路。相比較以前的產品，不僅保持了簡單易用的特點，同時5.5代產品擁有更豐富的特性及更出色的性能。主要體現在以下幾個方面。

　　1. Simple switcher第5.5代產品性能

　　寬電壓輸入

　　寬電壓輸入的需求在工業和汽車應用中越來越普遍，耐壓到40V的應用占到31%，如此多的寬壓需求主要來自以下幾個方面。一：系統本身是一個寬電壓的輸入，比如溫控器工作輸入電壓是24V，工作電壓范圍為18V-32V；二：汽車或卡車電池供電的系統，正常工作電壓為12V或24V，但在拋負載的時候電壓可能會達到30V以上，而冷啟動過程中電壓甚至又會跌至5V左右，電壓范圍變化非常寬；三：電梯控制系統，供電輸入線很長，在系統啟動瞬間，由于寄生電感的存在，LDi/dt會引起很高的尖峰電壓。四：工程師會留一些安全余量，會對元器件降額使用等等。Simple switcher第5.5代產品覆蓋了4V至40V輸入電壓的應用范圍，非常適合應用在工業和汽車?yán)锩娴墓╇姟?/p>

　　靜態工作電流

　　近年來“綠色環保”概念廣為流行，一方面是人口增長帶來的能源供給壓力，另一方面是能源開采過程帶來的環境問題，越來越多的工業化國家普遍意識到了節約能源的重要性，很多國家開始施行“綠色政策”，鼓勵制造商在終端產品引入節能技術。。就DC/DC轉換器而言，節能意味著較高的轉換效率及較低的待機功耗。。

　　另外在汽車領域，靜態電流對蓄電池也有影響，靜態電流越大則蓄電池能量消耗越快。蓄電池作為車輛冷起動的唯一能量提供者，如果能量消耗過多則可能導致無法正常起動車輛。歐洲的汽車OEM一般要求6-8周的待機時長，即在6-8周內能夠正常起動車輛。DC/DC電源在汽車熄火后需要保持待機工作狀態，主要的供電需求主要來自兩個方面。。一、功能的需要，比如電子時鐘的走時（計時）電路；遙控電路的接收部分。二、故障診斷的需要，為了快速解決車輛故障現在的車輛都具有診斷功能，即控制器能識別故障的原因并以代碼的形式存儲于控制器內。

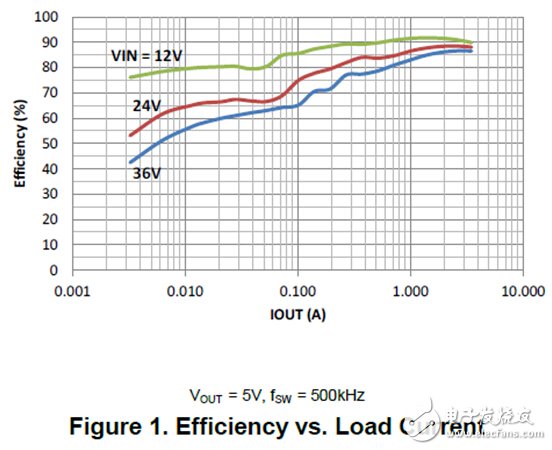

　　Simple switcher第5.5代產品在睡眠模式中，僅吸收40uA電流，非常適合于電池供電設備及一些節能環保的系統里。如圖2所示，12V轉5V在10mA時的效率達到80%，性能非常出色。

　　最小導通時間

　　Buck電路的輸入輸出轉換公式為Vout=DVin，D為導通占空比，對應的導通時間ton=D/fs。高頻化一直是開關電源發展的一個重要趨勢。一方面，高頻化能夠降低電感、電容值的需求，契合客戶產品小型化、低成本的需求。另一方面，許多汽車領域的客戶為了避免電源對AM頻段的干擾，需要電源開關頻率在AM頻段之上。。這里以2MHz開關頻率為例，若需要將12V轉為3.3V，理論導通時間為137.5ns。換言之，只有芯片的可控導通時間低于137.5ns，輸出才能正常穩壓。。Simple switcher第5.5代產品最小導通時間為75ns，非常合適高頻的應用場合，，在同類產品中，該指標也是很卓越的。

　　最大占空比

　　上一節有提到過，Buck電路的輸入輸出轉換公式為Vout=DVin，理論上如果D=1的話， Vout=Vin。但在實際情況下，由于內置MOS管驅動電路沒辦法使MOS管一直導通，因此很難做到100%的占空比。大部分內部集成N-MOS的電源芯片，它需要一個自舉電容來提供驅動N-MOS開通的能量，如圖中所示Cboot即為驅動儲能電容。電容充電需要時間的，當占空比較大，下二極管導通時間比較短的時候，Boot電容的能量充不滿的話，那在下一個周期里Mos管就不能可靠導通，在這種情況下，輸出不穩定或大幅震蕩。所以在有些芯片中，最大占空只能做到80%左右。在電壓?jiǎn)?dòng)和電壓跌落的過程中，當輸入接近輸出的時候，會限制芯片的應用。在simple swithcher 第5.5代產品中，最大占空比可以做到97%。

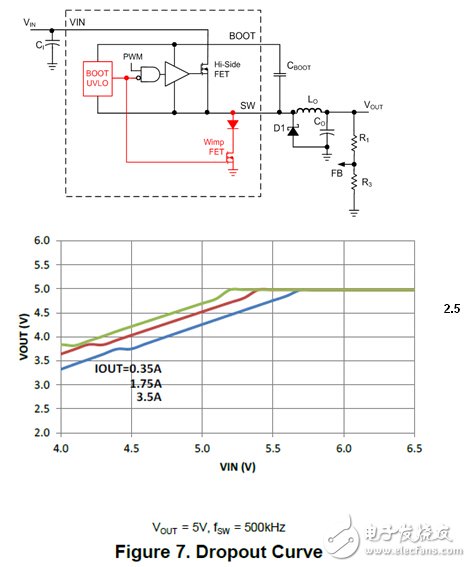

　　其工作原理如下圖所示，在芯片內部集成了一個小的Wimp Mos管，在平時正常工作時這個Mos管是不工作的。當輸入接近輸出時，如果Boot電容上的電壓跌至一定電壓時，這個Mos管會強制導通一小段時間，使得Boot電容上的電壓恢復至額定值。圖為實測結果，在低壓差情況下，輸出對于輸入的跟蹤非常好，沒有任何電壓波動。

　　EMI

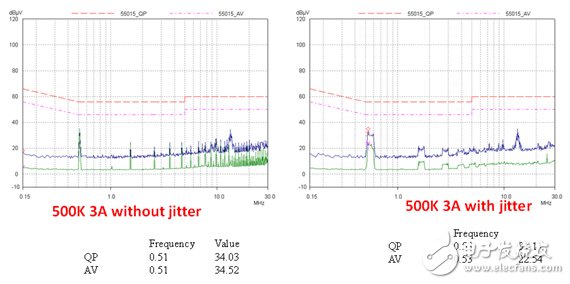

　　EMI是一個經常困擾電源工程師的問題，很多資深的工程師有時對它也束手無策。工程師往往需要通過使用較大的濾波器（增加成本），或者降低MOS管開關速度（增加開關損耗）等方法去解決EMI。。而Simple switcher第5.5代產品提供可一個抖頻的功能（可選項），當系統EMI遲遲不能解決的時候，可以嘗試一下抖頻的功能，也許很快就解決了EMI的問題。如圖所示，抖頻對傳導的改善很明顯。

　　結論

　　通過上面對simple swithcher 第5.5代產品的介紹，除了簡單易用這個最大的特點之外，其產品性能也是非常卓越的，可以滿足工業和汽車客戶的各種需求，完美的解決了易用性和高性能的平衡。具體的參數設計可以參考對應的數據手冊，另外我們的在線仿真工具Webench可以提供原理圖、材料清單、仿真和設計文件，為客戶節省大量的時間和成本。
