? ? ? ?大學做過的一小設計，那會沒事就弄這些AD\DA\MCU以及功能性的IC. 后來一老師要求做的這個，設計一多路數據采集系統，當時資料大多都是0809，0832之類的ADDA，網上找了部分資料。因為手上剛好有幾片TLC2543。后來就用的它，完全滿足題目要求吧。配上PTORUES仿真最后顯示出來了。記得當時給老師看的時候用電阻做的10路模擬數據，然后用螺絲刀旋轉電位器給被人看。

　　沒有什么額外特別的功能，相當于做了個AD+顯示，也稱得上是最小的一個系統了。

　　技術要求：

　　1、設計一種多路模擬信號采集模塊，從多個通道輪流采集數據一次，并將采集的結果存放在數組中。要求進行電路仿真實驗，并使用C語言進行程序的開發。

　　簡易框架如下。

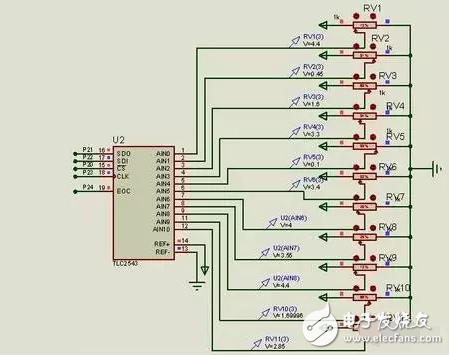

　　最后用的PROTUES搭建的電路圖。為了實現高速高精度多路數據采集。新片是需要串行輸入數據的12 位 66kSPS ADC ，可編程 MSB/LSB 優先，可編程斷電/輸出數據長度，11 通道的TLC2543。用的多路電位器模擬多路輸入。軟件分別測量電壓。作為探測點。

　　程序的流程就是利用不斷的循環查找有沒有變化，再顯示。這里不多說，可以看附件程序。

　　讀取AD程序時序如下（或者見附錄）：

　　/*啟動A/D轉換，并讀取上次轉換結果*/

　　uint read2543（CHN）

　　{

　　uchar i，temp;

　　uint read_ad_data = 0;

　　CHN=CHN《《4;

　　AD_IOCLK=0;

　　AD_CS=1;

　　AD_CS=0;

　　temp=CHN;

　　for（i=0;i《12;i++）

　　{

　　read_ad_data=read_ad_data《《1;

　　if（（temp&0x80）！=0）{AD_DATIN=1;}

　　else{AD_DATIN=0;}

　　if（AD_DATOUT）{read_ad_data=read_ad_data+1;}

　　AD_IOCLK =1;

　　_nop_（）;_nop_（）;_nop_（）;_nop_（）;

　　AD_IOCLK =0;

　　_nop_（）;_nop_（）;_nop_（）;_nop_（）;

　　temp=temp《《1;

　　}

　　AD_CS=1;

　　read_ad_data=read_ad_data&0x0fff;

　　return（read_ad_data）;

　　}
