什么是功率開關管

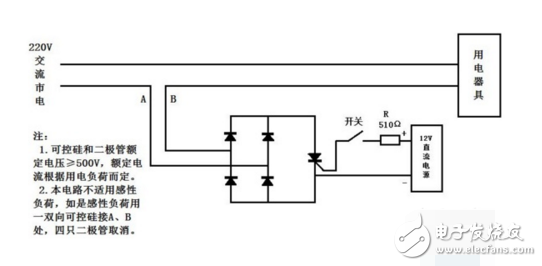

　　功率開關管是指能承受較大電流，漏電流較小，在一定條件下有較好飽和導通及截止特性的三極管，可不太考慮其放大性能，其控制極與基極電流大小或方向有關電流經集電極和發射極，方向具體要看是NPN還是PNP管。場效應管一般做電子開關用，控制與極性有關。

　　功率開關管是指能承受較大電流，漏電流較小，在一定條件下有較好飽和導通及截止特性的三極管，可不太考慮其放大性能，其控制極與基極電流大小或方向有關電流經集電極和發射極，方向具體要看是NPN還是PNP管。場效應管一般做電子開關用，控制與極性有關。

　　開關管有哪些

　　開關管的型號太多了，需要根據根據要求用特點型號的才能用主要分兩類，場效應管和三極管，主要看它的參數是否達到你的設計要求。三極管的兩個特常見的型號，如電子整流器用的13001-13007系列，21寸彩電最普通的D1710。開關三極管的外形與普通三極管外形相同，它工作于截止區和飽和區，相當于電路的切斷和導通。由于它具有完成斷路和接通的作用，被廣泛應用于各種開關電路，如常用的開關電源電路、驅動電路、高頻振蕩電路、模數轉換電路、脈沖電路及輸出電路等。

　　開關管的工作原理

　　1、截止狀態（以三極管為例）

　　當加在三極管發射結的電壓小于PN結的導通電壓，基極電流為零，集電極電流和發射極電流都為零，三極管這時失去了電流放大作用，集電極和發射極之間相當于開關的斷開狀態，即為三極管的截止狀態。開關三極管處于截止狀態的特征是發射結，集電結均處于反向偏置。

　　2、導通狀態

　　當加在三極管發射結的電壓大于PN結的導通電壓，并且當基極的電流增大到一定程度時，集電極電流不再隨著基極電流的增大而增大，而是處于某一定值附近不再怎么變化，此時三極管失去電流放大作用，集電極和發射極之間的電壓很小，集電極和發射極之間相當于開關的導通狀態，即為三極管的導通狀態。開關三極管處于飽和導通狀態的特征是發射結，集電結均處于正向偏置。而處于放大狀態的三極管的特征是發射結處于正向偏置，集電結處于反向偏置。這也是可以使用電壓表測試發射結，集電結的電壓值判定三極管工作狀況的原理。開關三極管正是基于三極管的開關特性來工作的。

　　3、工作模式

　　三極管的種類很多，并且不同型號各有不同的用途。三極管大都是塑料封裝或金屬封裝，常見三極管的外觀，有一個箭頭的電極是發射極，箭頭朝外的是NPN型三極管，而箭頭朝內的是PNP型。實際上箭頭所指的方向是表示電流的方向。

　　功率開關管怎么測好壞

　　1、電源PWM控制電路最常用的集成電路型號就是uc3842（或KA3842）。下面簡單介紹一下uc3842好壞的判斷方法：

　　在更換完外圍損壞的元器件后，先不裝開關管，加電測uc3842的7腳電壓，若電壓在10-17V間波動，其余各腳也分別有波動的電壓，則說明電路已起振，uc3842基本正常;若7腳電壓低，其余管腳無電壓或不波動，則uc3842已損壞。

　　2、在uc3842的7、5腳間外加+17V左右的直流電壓，若測8腳有+5V電壓，1、2、4、6腳也有不同的電壓，則uc3842基本正常，工作電流小，自身不易損壞．它損壞的最常見原因是電源開關管短路后，高電壓從G極加到其6腳而致使其燒毀．而有些機型中省去了G極接地的保護二極管，則電源開關管損壞時，uc3842和G極外接的限流電阻必壞．此時直接更換即可。

　　3、要注意的是，電源開關管源極（S極）通常接1個小阻值　大功率的電阻作為過流保護檢測電阻．此電阻的阻值一般在0.2-0.6之間，大于此值會出現帶不起負載的現象（就是次極電壓偏低）。

　　由于uc3842（KA3842）的工作電壓和輸出功率均與UC3843（KA3843）相差甚遠， 3842系列和3843系列在啟動電壓和關閉電壓方面也存在著較大的區別。前者的啟動電壓為16V，關閉電壓為10V;后者的啟動電壓為8.5V，關閉電壓為7.6V。這兩個系列的IC不能直接代換。如確有必要用后者代換前者時，要對電路加以改造方可。因此，這一點在維修工作中必須要注意。
