整流橋通常是由兩只或四只整流硅芯片作橋式連接，兩只的為半橋，四只的則稱全橋。外部采用絕緣朔料封裝而成，大功率整流橋在絕緣層外添加鋅金屬殼包封，增強散熱性能。

　　一、整流橋定義

　　整流橋就是將整流管封在一個殼內了，分全橋和半橋。全橋是將連接好的橋式整流電路的四個二極管封在一起。半橋是將兩個二極管橋式整流的一半封在一起，用兩個半橋可組成一個橋式整流電路，一個半橋也可以組成變壓器帶中心抽頭的全波整流電路， 選擇整流橋要考慮整流電路和工作電壓。

　　二、整流橋作用

　　整流橋作為一種功率元器件，非常廣泛。應用于各種電源設備。

　　三、整流橋工作原理

　　整流橋

　　有多種方法可以用整流二極管將交流電轉換為直流電，包括半波整流、全波整流以及橋式整流等。整流橋，就是將橋式整流的四個二極管封裝在一起，只引出四個引腳。四個引腳中，兩

　　個直流輸出端標有＋或－，兩個交流輸入端有～標記。

　　應用整流橋到電路中，主要考慮它的最大工作電流和最大反向電壓。

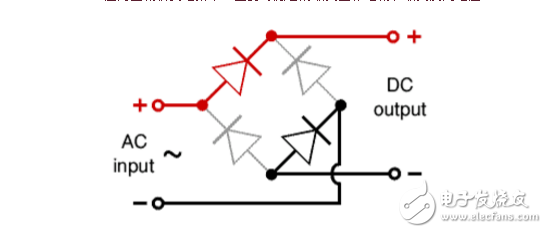

　　圖一 整流橋（橋式整流）工作原理

　　圖二 各類整流橋

　　（有些整流橋上有一個孔，是加裝散熱器用的）

　　這款電源的整流橋部分采用了一體式的整流橋，整流橋的作用就是能夠通過二極管的單向?qū)ǖ奶匦詫㈦娖皆诹泓c上下浮動的交流電轉換為單向的直流電，通常電源中采用的整流橋除了這種單顆

　　集成式的還有采用四顆二極管實現的，它們的原理完全相同

　　作用就是整流，把交流電變?yōu)橹绷麟姟嵸|(zhì)上就是把4個硅二極管接成橋式整流電路之后封裝在一起用塑料包裝起來，引出4個腳，其中2個腳接交流電源，用~~符號表示，2個腳是直流輸出，用+ -表示。

　　特點是方便小巧。不占地方。

　　規格型號一般直接用參數表示：50伏1安，100伏5安等等。

　　如果你要使用整流橋，選擇的時候留點余量，例如要做12伏2安培輸出的整流電源，就可以選擇25伏5安培的橋。

　　選擇整流橋要考慮整流電路和工作電壓。

　　整流橋堆

　　整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。

　　全橋是由4只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的，圖是其外形。 全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多種規格，耐壓值（最高反向電壓）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多

　　種規格。

　　常用的國產全橋有佑風YF系列，進口全橋有ST、IR等。
