第1-講 電路圖中的元器件(1)

編者按 電路圖是電子技術的語言。看不懂電路圖猶如“文盲”，也就無法深人地學習和掌握電子技術。因此，廣大初學者都迫切地希望能掌握看懂電路圖的基本功。為了滿足大家的要求，“初學者園地”從本期起將連續刊出《怎樣看電路圖講座》。內容分兩大部分，第一部分介紹電路圖中經常出現的元器件和基本電路；第二部分是以常見的家用電器為例，具體說明它們的工作原理和閱讀電路圖的方法。

本講座力求寫得深入淺出，通俗易懂，理論聯系實際。初學者只要逐篇細心讀下去，再配合學習一些電子技術初級知識的讀物，就一定能掌握閱讀電路圖的方法，學會電子技術的共同語言，進一步掌握電子技術。

我們誠懇地歡迎廣大讀者提出寶貴意見，以便互通信息，提高講座質量，更好地為廣大初學者服務。 '

電子設備中有各種各樣的圖。能夠說明它們工作原理的是電原理圖，簡稱電路圖。電路圖有兩種，一種是說明模擬電子電路：工作原理的。它用各種圖形符號表示電阻器、電容器、開關、晶體管等實物，用線條把元器件和單元電路按工作原理的關系連接起來。這種圖長期以來就一直被叫做電路圖。另一種是說明數字電子電路工作原理的。它用各種圖形符號表示門、觸發器和各種邏輯部件，用線條把，它們按邏輯關系連接起來，它是用來說明各個邏輯單元之間的邏輯關系和整機的邏輯功能的。為了和模擬電路的電路圖區別開來，就把這種圖叫做邏輯電路圖，簡稱邏輯圖。除了這兩種圖外，常用的還有方框圖。它用一個框表示電路的一部分，它能簡潔明了地說明電路各部分的關系和整機的工作原理。

一張電路圖就好象是一篇文章，各種單元電路就好比是句子，而各種元器件就是組成句子的單詞。所以要想看懂電路圖，還得從認識單詞——元器件開始。有關電阻器、電容器、電感線圈、晶體管等元器件的．用途、類別、使用方法等內容，本刊近期已作了很多介紹，因此在講座中不再重復介紹。本文只把電路圖中常出現的各種符號重述一遍，希望初學者熟悉它們，并記住不忘。

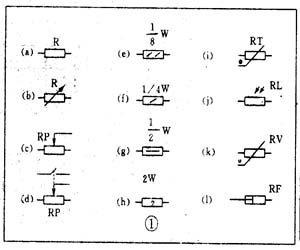

電阻器與電位器符號詳見圖1所示，其中表示一般的阻值固定的電阻器，(b)表示半可調或微調電阻器，(c)表示電位器；(d)表示帶開關的電位器。電阻器的文字符號是“R”，電位器是“RP”，即在R的后面再加一個說明它有調節功能的字符“P”。

在某些電路中，對電阻器的功率有一定要求：可分別，用圖一中、(f)、(g)、(h)所示符號來表示。

還有幾種特殊電阻器的符號，第1種是熱敏電阻符號／熱敏電阻器的電阻值是隨外界溫度而變化的。有的是負溫度系數的，用NTC來表示；有的是正溫度系數的，用PTC來表示。它的符號見圖，用t來表示溫度。它的文字符號是“RT"。第2種是光敏電阻器符號，見圖l(j)，有兩個斜向的箭頭表示光線。它的文字符號是“RL”。第3種是壓敏電阻器的符號。壓敏電阻阻值是隨電阻器兩端所加的電壓而變化的。符號見圖l(k)，用字符U表示電壓。它的文字符號是“RV"。這三種電阻器實際上都是半導體器件，但習慣上我們?nèi)园阉鼈儺?dāng)作電阻器。第4種特殊電阻器符號是表示新近出現的保險電阻，它兼有電阻器和熔絲的作用。當溫度超過500℃時，電阻層迅速剝落熔斷，把電路切斷，能起到保護電路的作用。它的電阻值很小，目前在彩電中用得很多。它的圖形符號見圖1(1)，文字符號是“RF”。

電容器的符號詳見圖2所示，其中表示容量固定的電容器，(b)表示有極性電容器，例如各種電解電容器，(c)表示容量調的可變電容器。(d)表示微調電容器，(e)表示一個雙連可變電容器。電容器的文字符號是C。電感器與變壓器的符號

電感線圈在電路圖中的圖形符號

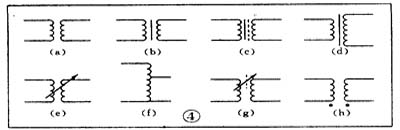

電感線圈在電路圖中的圖形符號見圖3。其中是電感線圈的一般符號，(b)是帶磁芯或鐵芯的線圈，(c)是鐵芯有間隙的線圈，(d)是帶可調磁芯的可調電感，(e)是有多個抽頭的電感線圈。電感線圈的文字符號是“L”。變壓器的圖形符號見圖4。其中是空芯變壓器，(b)是磁芯或鐵芯變壓器，(c)是繞組間有屏蔽層的鐵芯變壓器，(d)是次級有中心抽頭的變壓器，(e)是耦合可變的變壓器，(f)是自耦變壓器，(g)是帶可調磁芯的變壓器，(h)中的小圓點是變壓器極性的標記。

送話器、拾音器和錄放音磁頭的符號

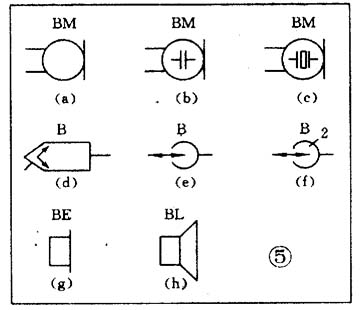

送話器的符號見圖5(a)(b)(c)，其中為一般送話器的圖形符號，(b)是電容式送話器，(c)是壓電晶體式送話器的圖形符號。送話器的文字符號是“BM"。拾音器俗稱電唱頭。圖5(d)是立體聲唱頭的圖形符號，它的文字符號是“B”。圖5(e)是單聲道錄放音磁頭的圖形符號。如果是雙聲道立體聲的，就在符號上加一個“2”字，見圖

揚聲器、耳機的符號

揚聲器、耳機都是把電信號轉換成聲音的換能元件。耳機的符號見圖5(g)。它的文字符號是“BE”。揚聲器的符號見圖5(h)，它的文字符號是"BL”。接線元件的符號．電子電路中常常需要進行電路的接通、斷并或轉換，這時就要使'用接線元件。接線元件有兩大類：
一類是開關；另一類是接插件。

(1)開關的符號
在機電式開關中至少有一個動觸點和一個靜觸點。當我們用手扳動、推動或是旋轉開關的機構，就可以使動觸點和靜觸點接通或者斷開，達到接通或斷開電路的目的。動觸點和靜觸點的組合一般有3種，①動合(常開)觸點，符號見圖6(a)；②動斷(常閉)觸點，符號是圖6(b)；⑧動換(轉換)觸點，符號見圖6(c)。一個最簡單的開關只有一組觸點，而復雜的開關就有好幾組觸點。
開關在電路圖中的圖形符號見圖7。其中表示一般手動開關：(b)表示按鈕開關，帶一個動斷觸點，(c)表示推拉式開關，帶一組轉換觸點：圖中把扳鍵畫在觸點下方表示推拉的動作，(d)表示旋轉式開關，帶3極同時動合的觸點；(e)表示推拉式lX6波段開關；(f)表示旋轉式lX6波段開關的符號。開關的文字符號用“S”，對控，制開關、波段開關可以用“SA，對按鈕式開關可以用“SB"；

(2)接插件的符號
接插件的圖形符號見圖8。其中表示一個插頭和一個插座，(有兩種表示方式)左邊表示插座,右邊表示插頭。(b)表示一個已經插入插座的插頭。(c)表示一個2極插頭座，也稱為2芯插頭座。(d)表示一個3極插頭座，也就是常用的3芯立體聲耳機插頭座。(e)表示一個6極插頭座。為了簡化也可以用圖表示，在符號上方標上數字6，表示是6極。接插件的文字符號是X。為了區分，可以用“XP”表示插頭，用“XS''表示插
座。

...

繼電器的符號

因?yàn)槔^電器是由線圈和觸點組兩部分組成的，所以繼電器在電路圖中的圖形符號也包括兩部分：一個長方框表示線圈；一組觸點符

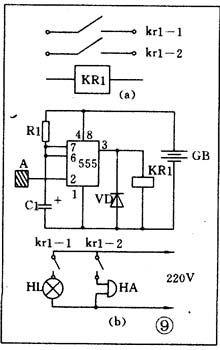

號表示觸點組合。當觸點不多電路比較簡單時，往往把觸點組直接畫在線圈框的一側，這種畫法叫集中表示法，如圖9(a)。當觸點較多而
且每對觸點所控制的電路又各不相同時，為了方便，常常采用分散表示法。就是把線圈畫在控制電路中，把觸點按各自的工作對象分別
畫在各個受控電路里。這種畫法對簡化和分析電路有利。但這種畫法必須在每對觸點旁注上繼電器的編號和該觸點的編號，并且規定所
有的觸點都應該按繼電器不通電的原始狀態畫出。圖9(b)是一個觸摸開關。當人手觸摸到金屬片A時，555時基電路輸出(3端)高電位,使繼電器KRl通電，觸點閉合使燈點亮使電鈴發聲。555時基電路是控制部分，使用的是6伏低壓電。電燈和電鈴是受控部分，使用的是220伏市電。

繼電器的文字符號都是“K”有時為了區別，交流繼電器用“KA”，電磁繼電器和舌簧繼電器可以用“KR”，時間繼電器可以用‘KT”。

電池及熔斷器符號

電池及熔斷器符號電池的圖形符號見圖10。長線表示正極，短線表示負極，有時為了強調可以把短線畫得粗一些。圖10(b)是表示一個電池組。有時也可以把電池組簡化地畫成一個電池，但要在旁邊注上電壓或電池的數量。圖10(c)是光電池的圖形符號。電池的文字符號為“GB”。熔斷器的圖形符號見圖11，它的文字符號是“FU”。

二極管、三極管符號

二極管、三極管符號半導體二極管在電路圖中的圖形符號見圖12。其中為一般二極管的符號，箭頭所指的方向就是電流流動的方向，就是說在這個二極管上端接正，下端接負電壓時它就能導通。圖是穩壓二極管符號。圖是變?nèi)荻O管符號，旁邊的電容器符號表示它的結電容是隨著二極管兩端的電壓變化的。圖是熱敏二極管符號。圖是發光二極管符號，用兩個斜向放射的箭頭表示它能發光。圖是磁敏二極管符號，它能對外加磁場作出反應，常被制成接近開關而用在自動控制方面。二極管的文字符號用“V”，有時為了和三極管區別，也可能用“VD”來表示.

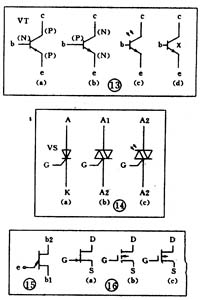

由于PNP型和NPN型三極管在使用時對電源的極性要求是不同的，所以在三極管的圖形符號中應該能夠區別和表示出來。圖形符號的標準規定：只要是PNP型三極管，不管它是用鍺材料的還是用硅材料的，都用圖13(a)來表示。同樣，只要是NPN型三極管，不管它是用鍺材料還是硅材料的，都用圖13(b)來表示。圖13(c)是光敏三極管的符號。圖12(d)表示一個硅NPN型磁敏三極管。

晶閘管、單結昌體管、場效應管的符號

晶閘管、單結昌體管、場效應管的符號晶閘管是晶體閘流管或可控硅整流器的簡稱，常用的有單向晶閘管、雙向晶閘管和光控晶閘管，它們的符號分別為圖“中韻(b)(c)。晶閘管的文．字符號是“VS”。單結晶體管的符號見圖15。· 利用電場控制的半導體器件，稱為場效應管，它的符號如圖16所示，其中表示N溝道結型場效應管，(b)表示N溝道增強型絕緣柵場效應管，<c)表示P溝遭耗盡型絕緣柵場效應管，它們的文字符號也是“VT”。

駐極體話筒具有體積小、結構簡單、電聲性能好、價格低的特點，廣泛用于盒式錄音機、無線話筒及聲控等電路中。駐極體話筒由聲電轉換和阻抗變換兩部分組成。它的內部結構如圖1所示。聲電轉換的關鍵元件是駐極體振動膜。它是一片極薄的塑料膜片，在其中一面蒸發上一層純金薄膜。然后再經過高壓電場駐極后，兩面分別駐有異性電荷。膜片的蒸金面向外，與金屬外殼相連通。膜片的另一面與金屬極板之間用薄的絕緣襯圈隔離開。這樣，蒸金膜與金屬極板之間就形成一個電容。當駐極體膜片遇到聲波振動時，引起電容兩端的電場發生變化，從而產生了隨聲波變化而變化的交變電壓。駐極體膜片與金屬極板之間的電容量比較小，一般為幾十pF。因而它的輸出阻抗值很高(Xc＝1／2~tfc)，約幾十兆歐以上。這樣高的阻抗是不能直接與音頻放大器相匹配的。所以在話筒內接入一只結型場效應晶體三極管來進行阻抗變換。場效應管的特點是輸入阻抗極高、噪聲系數低。普通場效應管有源極(S)、柵極(G)和漏極(D)三個極。這里使用的是在內部源極和柵極間再復合一只二極管的專用場效應管，見圖2。接二極管的目的是在場效應管受強信號沖擊時起保護作用。場效應管的柵極接金屬極板。這樣，駐極體話筒的輸出線便有三根。即源極S，一般用藍色塑線，漏極D，一般用紅色塑料線和連接金屬外殼的編織屏蔽線。駐極體話筒與電路的接法有兩種：源極輸出與漏極輸出，見圖3所示。源極輸出類似晶體三極管的射極輸出。需用三根引出線。漏極D接電源正極。源極S與地之間接一電阻Rs來提供源極電壓，信號由源極經電容C輸出。編織線接地起屏蔽作用。源極輸出的輸出阻抗小于2k，電路比較穩定，動態范圍大。但輸出信號比漏極輸出小。漏極輸出類似晶體三極管的共發射極放入。只需兩根引出線。漏極D與電源正極間接一漏極電阻RD，信號由漏極D經電容C輸出。源極S與編織線一起接地。漏極輸出有電壓增益，因而話筒靈敏度比源極輸出時要高，但電路動態范圍略小。Rs和RD的大小要根據電源電壓大小來決定。一
般可在2．2～5．1k間選用。例如電源電壓為6V時，Rs為4．7k，RD為2。2k。圖3輸出電路中，若電源為正極接地時，只須將D、S對換一下，仍可成為源、漏極輸出。圖4為一聲控電路前置放大級中駐極體話筒的源極輸出和漏極輸出的兩種不同的接法，最后要說明一點，不管是源極
輸出或漏極輸出，駐極體話筒必須提供直流電壓才能工作，因?yàn)樗鼉?nèi)部裝有場效應管。
