單向晶閘管原理

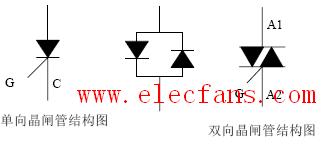

晶閘管習慣上稱可控硅(整流元件)，英文名為Silicon Controlled Rectifier， 簡寫為SCR.這是一種大功率的半導體器件。它既有單向?qū)щ姷恼髯饔?又有可以控制的開關作用.利用它可用較小的功率控制較大的功率。在交、直流電動機調速系統，調功系統，隨動系統和無觸點開關等方面均獲得廣泛的應用。如圖所示，它的外部有三個電極：陽極A、陰極C、控制極（門極）G。

與二極管不同的是當兩端加上正向電壓而控制極不加電壓時，晶閘管并不導通，其正向電流很小，處于正向電流阻斷狀態；當加上正向電壓，且控制極上（與陰極間）也加上一個正向電壓時，晶閘管便進入導通狀態，這時管壓降很小（1V左右），這時即使控制電壓消失仍能保持導通狀態。所以控制電壓沒有必要一直存在。通常采用脈沖形式, 以降低觸發功耗。它不具有自關斷能力。要切斷負載電流,只有使陽極電流減小到維持電流以下,或加上反向電壓實現關

斷。若在交流回路中應用，當電流過零和進入負半周時，自動關斷，為了使其再次導通, 必須重加控制信號。

二、雙向控制開關
晶閘管應用于交流電路控制時，如圖所示，采用兩個器件反并聯，以保證電流能夠沿正反兩個方向流通。如果把兩只反并聯的SCR制作在同一塊硅片上，便構成雙向可控硅，控制極共用一個，使電路大大簡化，其特性如下：
控制極G上無信號，A1，A2之間呈高阻抗，管子截止。
V>1.5V時，不論極性如何，便可利用G觸發電流控制其導通。 A1A2
工作于交流電時，當每一半周交替時，純電阻負載一般能夠恢復截止；但在感性負載情況下，電流相位落后于電壓。電流過零，可能反向電壓超過轉折電壓，使管子反向?qū)āＫ砸蠊茏幽軌虺惺苓@種反向電壓，而且一般要加上RC吸收回路。
A1，A2可以調換使用，觸發極性可正可負，但觸發電流有差異。
雙向可控硅經常用做交流電調壓,調功，調溫和無觸點開關。過去其觸發脈沖一般都用硬件電路產生。故檢測和控制都不夠靈活，而在單片機控制應用系統中則經常可以利用軟件產生觸發脈沖。
