譯碼器的定義及功能

　　譯碼是編碼的逆過程，它的功能是將具有特定含義的二進制碼進行辨別，并轉換成控制信號，具有譯碼功能的邏輯電路稱為譯碼器。
　　譯碼器可分為兩種類型，一種是將一系列代碼轉換成與之一一對應的有效信號。這種譯碼器可稱為唯一地址譯碼器，它常用于計算機中對存儲器單元地址的譯碼，即將每一個地址代碼轉換成一個有效信號，從而選中對應的單元。另一種是將一種代碼轉換成另一種代碼，所以也稱為代碼變換器，以下先介紹二進制唯一地址譯碼器。

　　二進制譯碼器的一般原理圖

　　從二進制譯碼器的一般原理圖中可見，它具有Ｎ個輸入端，2ⁿ個輸出端和一個使能輸入端。在使能輸入端為有效電平時，對應每一組輸入代碼，只有其中一個輸出端為有效電平，其余輸出端則為非有效電平。
　　下面首先分析由門電路組成的譯碼電路，以便熟悉譯碼器的工作原理和電路結構。
　　２輸入變量的二進制譯碼器邏輯圖如圖所示。

　　由于２輸入變量Ａ，Ｂ共有４種不同狀態組合，因而可譯出４個輸出信號Y₀～Y₃，故上圖為２線輸入，２線輸出譯碼器，簡稱２線－４線譯碼器。
　　由圖可寫出各輸出端的邏輯表達式：

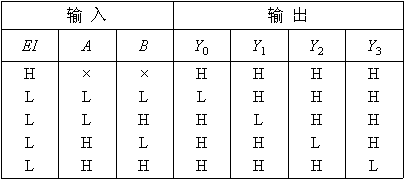

　　根據這些邏輯表達式可列出功能表如下：

　　由表可知，對于正邏輯，當EI為１時，無論Ａ、Ｂ為何種狀態，輸出全為１，譯碼器處于非工作狀態。而當EI為０時，對應于Ａ、Ｂ的某種狀態組合，其中只有一個輸出量為０，其余各輸出量均為１。比如，AB＝00時，輸出Y₀為０，Y₁～Y₃均為１。由此可見，譯碼器是通過輸出端的邏輯電平以識別不同的代碼。
