提高變?nèi)荻O管調頻電路頻率穩定度的溫度補償方法

提高變?nèi)?a target="_blank">二極管調頻電路頻率穩定度的溫度補償方法

在變?nèi)荻O管調頻電路中，載頻頻率的不穩定性主要由溫度變化、電源電壓變化、負載阻抗變化等因素引起的。可以通過減少外界因素的變化來提高頻率穩定度，如采用高穩定度直流穩壓電源來減少電源電壓的變化，采用金屬屏蔽罩減少外界電磁場的變化，或者提高諧振回路的標準性，如采用參數穩定的回路電感器和電容器，采用溫度補償法，改進安裝工藝，減弱振蕩管與諧振回路的耦合。
在以上這些措施中，溫度補償法得到了廣泛的應用。尤其是在軍工產品方面，為了滿足產品在高、低溫環境下的工作性能要求，常常通過溫度補償法來減少溫度對產品各項指標的影響。在變?nèi)荻O管調頻電路中，控制變?nèi)荻O管的反向電壓的輕微變動會導致頻率偏移，在電路設計中，載頻受溫度變化的影響，通常規律是溫度升高時頻率變高，溫度降低時載頻瞬時起振頻率偏低。如何兼顧高低溫時的頻率偏移，本文提供了一個簡單的補償電路，很好地解決了這個問題。

Varactor FM circuit
溫度補償?shù)睦碚摲治龊湍Ｐ?/B>

● 變?nèi)荻O管調頻電路的分析

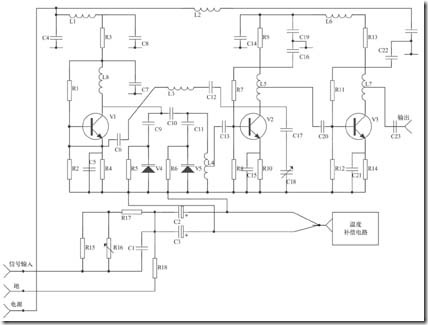

變?nèi)荻O管的調頻電路如圖1所示，在電路中，載頻受溫度的影響，通常規律是負的溫度系數，即溫度升高時頻率變低，可以用具有負溫度系數的電容來補償。補償用電容是c6、c12、c18，所用溫度系數組別是c組。c9、c10、c11對失真度有較大的影響，可以選用一定溫度系數電容來對失真度進行溫度補償，由于頻率高、分散性大，沒有較確切的規律可循，一般要靠試驗確定，改變范圍通常不宜過大，以調高或調低一擋為宜，個別電容可以改變到兩擋。電感l(wèi)2、l3、l4采用在高

閱讀全文
