小編想起十多年用的可以砸核桃的直板手機諾基亞，只有按鍵和屏幕，小游戲就是俄羅斯方塊和貪吃蛇了，后來好不容易有了10萬、30萬像素的手機，但是都貴得要死，跟現在的智能手機比起來，拍照效果差的不一丁半點。而智能手機市場的爆發，也帶動了智能手機產業鏈中一系列部件、材料的發展，攝像頭已成為智能手機的標配，隨著智能手機市場的持續增長，對攝像頭的需求持續增長，VCM馬達市場也隨之持續上升。

　　攝像頭從曾經的智能手機高配變成了如今的標配，有統計數據顯示，在智能手機中8M、13M攝像頭基本都有使用VCM馬達，其中5M攝像頭約65%均有使用VCM馬達，而現在動輒上千萬的像素，決定了攝像頭中基本上都在使用VCM馬達。

　　VCM馬達是拍照手機中的必須器件，那么它長什么樣？到底vcm馬達是什么？VCM馬達的工作原理又是什么？VCM馬達公司都有哪些？下面我們來一一解答！

　　一：vcm馬達是什么？VCM馬達工作原理是什么？VCM馬達公司都有哪些？-----vcm馬達是什么？

　　VCM（Voice Coil Motor），電子學里面的音圈電機，是馬達的一種。因?yàn)樵砗蛽P(yáng)聲器類似，所以叫音圈電機，具有高頻響、高精度的特點。

　　vcm馬達是一種將電能轉化為機械能的裝置，并實現直線型及有限擺角的運動。利用來自永久磁鋼的磁場與通電線圈導體產生的磁場中磁極間的相互作用產生有規律的運動的裝置。因?yàn)橐羧︸R達是一種非換流型動力裝置，其定位精度完全取決于反饋及控制系統，與音圈馬達本身無關。采用合適的定位反饋及感應裝置其定位精度可以輕易達到10NM，加速度可達300g（實際加速度也取決于負載物的狀況）。

　　二：vcm馬達是什么？VCM馬達工作原理是什么？VCM馬達公司都有哪些？-----VCM馬達的作用

　　VCM馬達的出現，將智能手機攝像頭從定焦轉變?yōu)樽詣?dòng)對焦，也徹底激起了人們對攝像頭的熱情，它的最大作用就是是的攝像頭能夠自動對焦。

　　手機攝像頭的VCM需要Driver IC配合完成對焦，通過Driver IC控制VCM供電電流的大小，來確定VCM搭載的鏡頭移動的距離，從而調節到適當?shù)奈恢门臄z清晰圖像。

　　VCM馬達實際上是通過通電線圈在磁場中受到作用力的原理，進行移動，精確控制需要借助一些外部的部件，例如Drive IC，通過DriveIC來控制和輸出電流的大小和時間，由此來控制Voice Coil Actuator需要到達的位置。在手機中，Drive IC所有的控制的信息也是sensor給出。這里說到的sensor也就是我們平時提到的Cmos或者是CCD。因此可以簡單的理解Voice Coil Actuator 為一個只能接收電流信號的裝置。

　　三：vcm馬達是什么？VCM馬達工作原理是什么？VCM馬達公司都有哪些？-----VCM馬達的結構組成部分

　　VCM馬達是一種將電能轉化為機械能的裝置，并實現直線型及有限擺角的運動。實際上可以算是透鏡驅動裝置，就是一個小電機，因其結構類似于喇叭的音圈而得名，主要組成的部件較為簡單，線圈，彈簧 ，磁鐵，以及一些固定結構。

　　VCM馬達從結構上分類，可分為彈片式結構、滾珠式結構和摩擦式結構。

　　不同廠商的VCM結構略有差異，大致分幾大部件如下：

　　Shield Case：外殼

　　Frame：支架

　　F.Spacer：前墊片，用于絕緣

　　F.Spring：前簧片，用于承載載體，平衡力矩

　　Yoke：用于固定其他組件，導磁

　　Magnet：磁石，產生永久磁場

　　Coil：線圈，通電產生驅動力矩

　　Carrier：載體，用于承載鏡頭

　　B.Spacer：后墊片，用于絕緣

　　B.Spring：后彈簧，用于承載載體，平衡力矩

　　Base：底座，用于固定部件。

　　四：vcm馬達是什么？VCM馬達工作原理是什么？VCM馬達公司都有哪些？-----VCM馬達工作原理是什么？

　　VCM馬達工作原理是在一個永久磁場內，通過改變馬達內線圈的直流電流大小，來控制彈簧片的拉伸位置，從而帶動上下運動。手機攝像頭廣泛的使用VCM實現自動對焦功能，通過VCM可以調節鏡頭的位置，呈現清晰的圖像。

　　無論是直線型或是擺動型，他們基本原理相同。通電的導體穿過磁場的時候，會產生一個垂直于磁場線的力，這個力的大小取決于通過場的導體的長度，磁場及電流的強度。音圈馬達產生的推力的大小取決于設計結構以及電流強度：F = β*L*I， 電流與產生的力的關系，在直線型音圈電機中體現為力敏感度Kf，在旋轉型音圈馬達中體現為扭力敏感度Kt。

　　也就是說VCM馬達工作原理跟通電直導線在磁場中受到力作用的原理是相同的。放入磁場中線圈通電后便有電流產生，線圈則相當于在磁場中的通電導體，與磁力線垂直的線圈的邊在有電流通過時，就會受到電磁力的作用（左手定則判斷）而運動，如果把線圈固定在可以轉動的軸上，線圈就可以饒軸旋轉。

　　而且VCM馬達和喇叭的工作原理一樣，都是在固定磁場中加電流或電荷產生力的原理，從而產生運動的過程，即初中物理所談左手定則。

　　左手定則：左手平展，讓磁感線穿過手心，使大拇指與其余四指垂直，并且都跟手掌在一個平面內。把左手放入磁場中，讓磁感線垂直穿入手心，手心面向N極（叉進點出），四指指向電流所指方向，則大拇指的方向就是導體受力的方向。

　　五：vcm馬達是什么？VCM馬達工作原理是什么？VCM馬達公司都有哪些？-----VCM馬達公司都有哪些？

　　全球智能手機滲透率逐年提升，消費者對拍照的性能要求越來越高，雙攝像甚至四攝像頭將迎來快速發展。在多個利好因素的推動下，VCM馬達市場將迎來前所未有的發展契機。2016年全球移動終端（手機+平板電腦）用VCM馬達產量達到1800kk，同比增長10%。其中中國市場產量約是990kk。預計2017年全球移動終端（手機+平板電腦）用VCM馬達出貨量將達到2100kk，同比增長17%。

　　在全球VCM馬達市場上，日韓廠商阿爾卑斯、三美電機、TDK、三星電子等占有了大部分的市場份額，2013年之前，中國VCM馬達市場可以說是日韓企業的天下。畢竟VCM馬達在日本、韓國廠商發展比較早。

　　而中國廠商憑借技術優勢以及良好的品質，日韓系VCM馬達在市場占據主導和高度地位，雖然國產VCM馬達廠商起步晚，但在不斷努力之下迅速崛起。下面小編給大家匯總了國內知名VCM馬達公司，諸如新思考、金誠泰、比路電子等大廠都在行業類有口皆碑，華為、聯想、OPPO、魅族等都有在使用他們的產品。

　　1、中藍電子

　　成立于2011年10月，總部位于遼寧省盤錦市，經過幾年的飛速發展，于 2016年成立了中藍集團，拓展了新的產品及業務，現已分別在北京、臺北、上海、深圳等地建立分公司。公司整合中日韓研發人才，自主研發設計出5M、8M、13M、16M VCM，中置，OIS等馬達產品，并且研發出國內首條自動化專業生產線，填補了國內業界的空白。目前月產能擴充至10kk，繼續擴大市場份額和影響力。

　　2、三美達

　　2013年4月在惠州大亞灣成立，母公司是擁有20年在OPU激光讀寫頭的生產制造經驗永昶集團。雖然較晚進入VCM馬達領域，但三美達快速整合VCM行業資源，獲得快速發展。研發方面，已經在日本建立強大的研發團隊，目前已經完成60余項自主專利的布局，其中在高端OIS技術方面更是有8項國際性專利。目前銷售包括5M、8M、13M的產品，月產能8kk，是索尼、松下、LG、HTC等手機供應商。

　　3、比路電子

　　2009年12月成立，位于上海市，公司市場定位非常明確，就是要開發和設計國內一線模組廠緊缺的資源，向客戶提供整套解決方案，降低客戶的成本。截止2016年底，比路共擁有26項專利，其中3項發明專利。目前比路銷售的產品有VCM、CLOSE-LOOP、OIS，月產能擴充至8.5kk。主要供應魅族、華為、宇龍酷派、TCL等手機廠商。

　　4、新思考

　　2012年在香港注冊成立，同年全資收購了日本原上市公司思考電機，吸收了原思考公司的核心團隊、知識產權和生產制造能力。截至目前，新思考已經申請了700多個專利，核心專利就有數十項，在多鏡頭模組上有突出優勢。目前新思考銷售包括5M、8M、13M、16M的產品，產品主要供應小米、華為。

　　5、皓澤

　　2012年6月成立，生產工廠位于河南孟州市，在上海、***都設立了技術研發中心，擁有從事VCM多年，技術強勁的研發團隊。雖然進入VCM行業較晚，但憑借強大的資金支持，皓澤不斷整合VCM行業資源，實現快速成長。截至2016年底，皓澤已經申請了超過63項專利，其中發明專利就有12項。目前銷售包括5M、8M、13M、16M和20M的產品，月產能達到13KK。目前產品主要供應魅族、酷派、天瓏、華為、中興、傳音等手機供應商，正快速突破一線品牌。

　　6、貴鑫

　　2007年成立，位于江蘇省宜興市，公司非常注重研發以及專利布局，在目前主流四類即AF、中置、OIS、閉回路，都有自主研發的專利。隨著專利布局的完善，全自動化產線的實現，越來越多的廠商開始指定采用貴鑫的VCM馬達。應對需求增長，貴鑫的VCM馬達月產能已經擴充到8kk。

　　7、金誠泰

　　2007年成立，總部位于寧波，是比較早發展VCM馬達的廠商之一，是國家科技型中小企業技術創新基金企業，是國內為數不多具有自主知識產權的VCM企業。金誠泰目前銷售包括5M、8M、13M的產品，月產能為7kk，是酷派、中興、聯想、TCL等手機的供應商。

　　8、美拓斯

　　2007年9月，總部位于北京，在昆山有兩個生產工廠。開始主要是出口VCM馬達。2011年開始布局國內市場，目前銷售包括5M、8M、13M的產品，月產能7kk，是小米的主要供應商。

　　9、新鴻洲

　　2000年成立，位于福建省廈門市，新鴻洲（XPT）隸屬于***拓凱集團，早先是從事各類精密模具的開發、設計、制造及各類塑膠制品的加工。從最先為VCM廠設計、制造模具與黑料件再到獨立的VCM廠商，幾年時間XPT迎來快速發展。目前銷售包括5M、8M、13M的產品，月產能10kk，是諾基亞、索尼、華碩等手機供應商。

　　10、精毅

　　2012年2月成立，總部設在深圳，制造基地位于東莞，是一家專業研發、生產、銷售VCM的精密制造公司。公司技術團隊有超過5年VCM研發經驗，技術成熟穩定。目前銷售包括5M、8M、13M的產品，其中以8M為主。2016年8月在重慶設立投產兩條自動化生產線，產能將由目前的3KK擴大至6KK。

? 六：vcm馬達是什么？VCM馬達工作原理是什么？VCM馬達公司都有哪些？----VCM馬達的主要參數

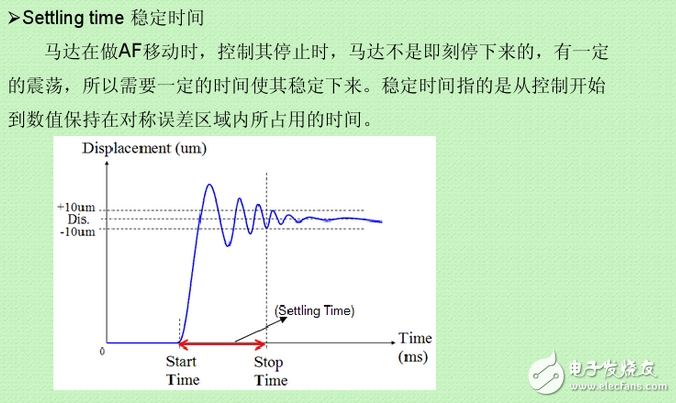

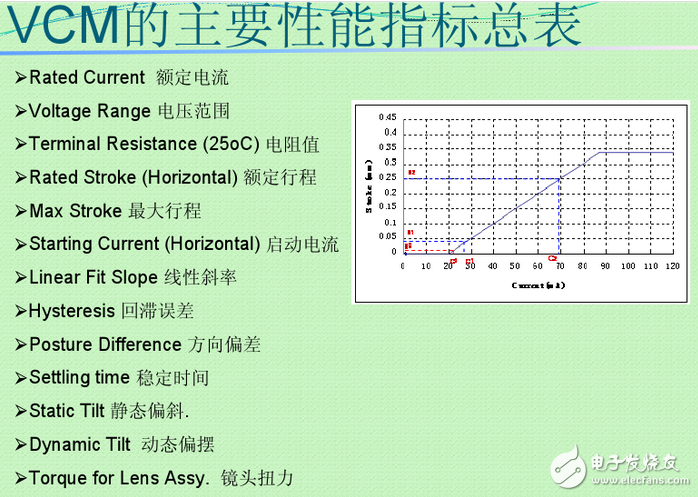

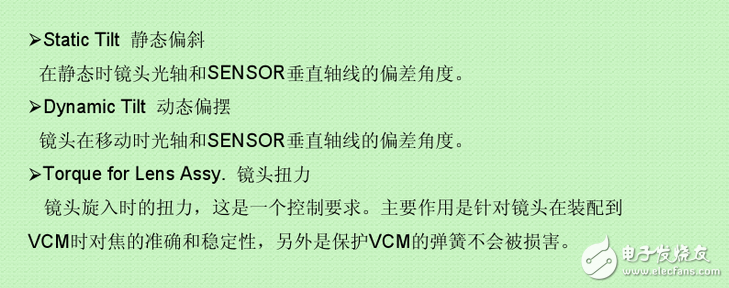

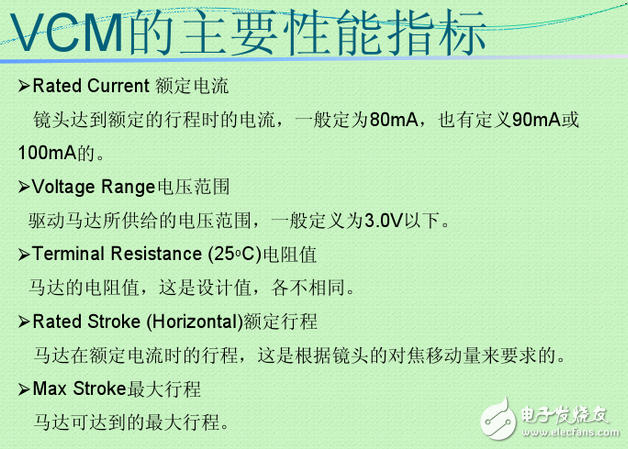

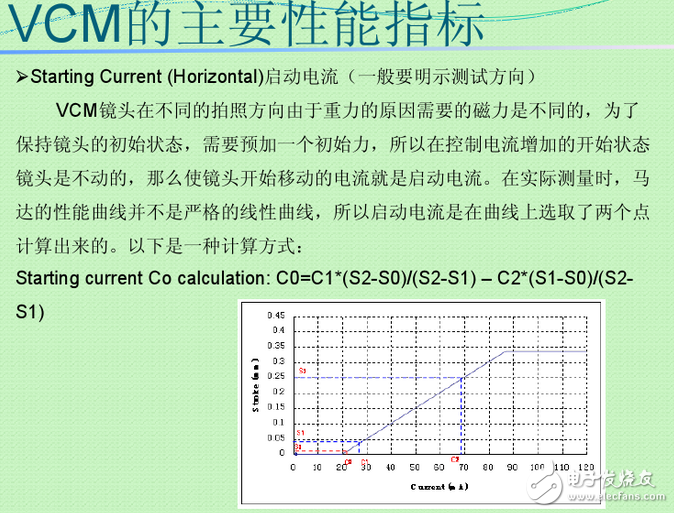

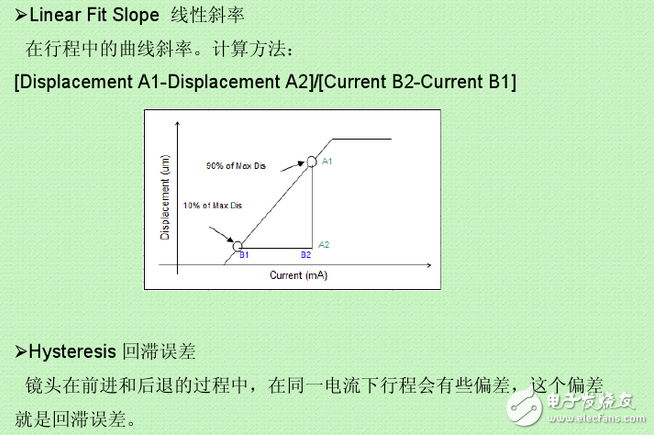

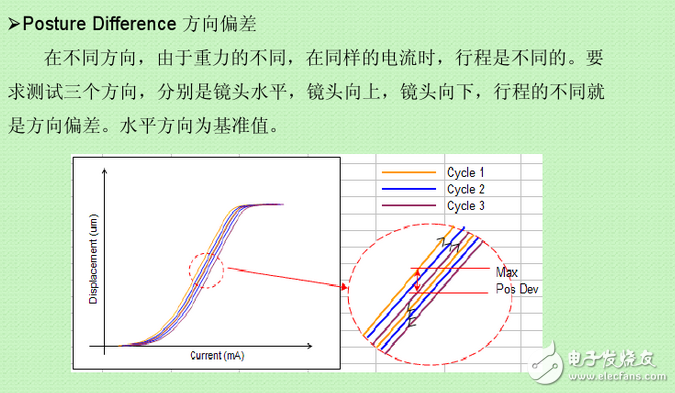

　　VCM馬達因占用電路板面積小，可靠性高，能支持大功率等特點，而廣泛應用于手機變焦和硬盤的磁臂驅動中，VCM馬達是攝像頭模組中的重要組成部分，它不僅決定了攝像頭模組的自動對焦（AF）能力，同時也是判斷一個攝像頭模組性能優異的關鍵部件，但是，在攝像頭模組量產的過程中，經常出現大量VCM作動不良的現象，導致攝像頭模組無法正常進行自動對焦，且解析力、近焦、遠焦等測試均受影響，其主要原因是VCM馬達個體特性不良，因此，需要預先對VCM馬達的性能進行測試，那么我們需要重點關注哪些參數了？請參照上圖說明。
