平常我們用的比較多的是用TPS5430產生正電壓，其高達3A的大電流能力還是很給力，但是，你所不曉得的是它還可以用來產生負電壓哦。TPS5430是TI公司最新推出的一款性能優越的DC /DC開關電源轉換芯片。我們對其進行了開發， 并將其應用到了TJ - 2型體積式應變儀的數據采集系統。

　　tps5430輸出負電壓分析

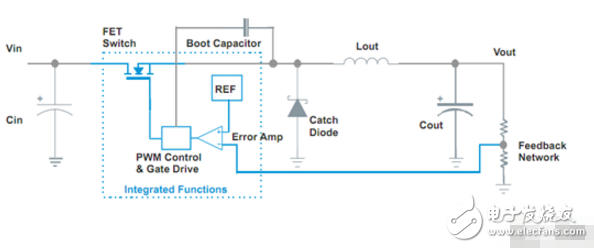

　　降壓技術寬范圍的輸入電壓（SWIFT，集成FET轉換器）DC/DC轉換器是經常被用來作為STEP-DOWN 降壓轉換器（當輸出電壓是個比輸入電壓小的正電壓時）。配置TPS5430/20/10是能夠利用反向升降壓技術，輸出負電壓的。（圖片和計算公式出自于datasheet ）

　　當FET開關處于導通狀態時，通過電感的電壓是Vin-Vout ， 而通過電感的電流則以一個速率

　　增加。當FET開關關閉時，電感電壓發送逆變（反轉）來保持電感電流的持續流動。假定通過二極管的電壓是比較小的。那么電感電流則會以一個緩慢的速率

　　慢慢下降。在FET的開關閉合中，穩定狀態下的負載電流是經常被電感所牽制；平均電感電流是等于負載電流的。電感的紋波電流峰峰值是：

　　D是占空比（負載周期）D=Vout/Vin

　　Fsw 是開關頻率，L是電感值

　　反轉升降壓技術與上個電路圖相比，電感與肖特基二極管的位置互換了，電容的極性也反轉了。

　　由于輸出電壓是負電壓。

　　當FET開關處于導通狀態時，通過電感的電壓是輸入電壓Vin，而此時電流是以這個速率

　　緩緩上升。這時候（FET導通）負載的所有電流是通過輸出的電容存儲的電荷來提供的。

　　當FET開關處于關閉狀態時，電感反轉極性來保持電流繼續流動。通過電感的電壓是接近于輸出電壓的；

　　電感上的電流以

　　這樣的速率下降。在關閉時間里，電感同時提供給負載和電容在導通時間里所失去的電流。

　　所以，平均的電感電流是

　　II= Iout/（1-D）；電感的紋波電流峰峰值是：

　　D是占空比（負載周期）大概等于D=Vout/（Vout-Vin）

　　tps5430輸出負電壓計算

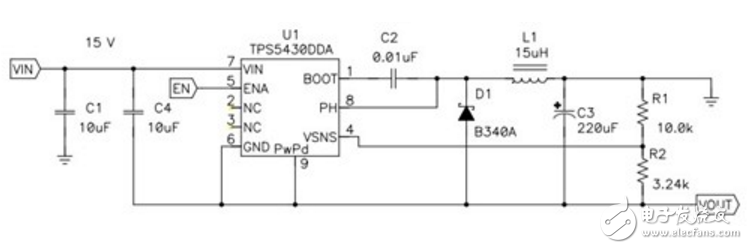

　　TPS5430降壓輸出-5V的應用電路

　　負載周期D = Vout/（Vout - Vin ） =-5/（-5-15）= 0.25

　　平均電感電流是 II avg = I/（1-D） ；TPS5430最大的輸出電流是3A，所以這里這個電路最大輸出的DC負載電流是

　　同樣的，基于好幾個原因（這個不詳）電感的紋波電流是應該保持比較小的。峰值電感電流應該是平均電感電流加上峰峰值的一半（這里不懂，為什么要加上平均電感電流？）。由于TPS5430的內部規定最大峰值電流不得超過4A，所以這個峰值也必須在4A以下。 電感交流紋波電流也決定了必須低于直流輸出電流，當電路處于斷續模式時。（什么是斷續模式？）

　　最小的電感值是

　　Lmin = （Vin ）/（FSW ）= （15）/（500000） = 15uH

　　輸出電容的值是根據輸出電感的值而確定的。LC諧振頻率是要盡可能地接近于內部補償頻率的。等于或略大于Fz2 頻率。在這里，電容是40m? ESR 的220uF 高分子電容
