lm3886優缺點

　　優點

　　1、具有外部電路簡單，容易DIY的特點。

　　2、內部保護電路齊全，具有過壓，過流，過熱保護。

　　3、電源電源區間大，20V到94V，（雙供電正負10-42）。

　　缺點是發熱量很大

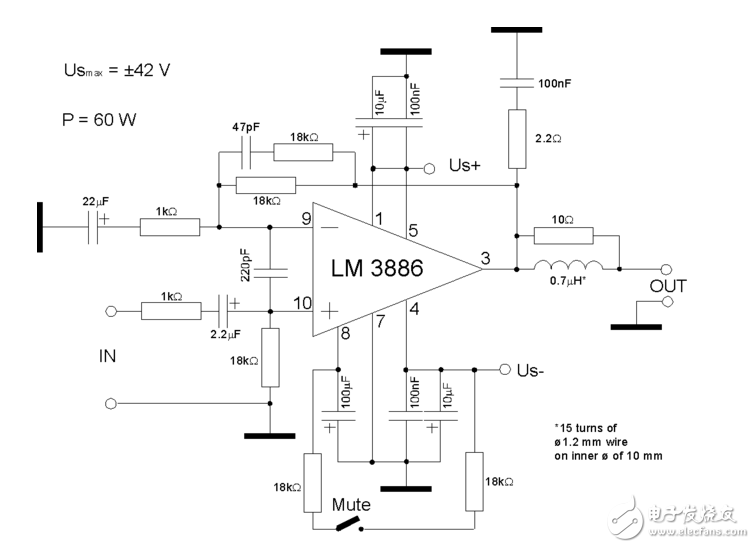

　　lm3886內部電路圖

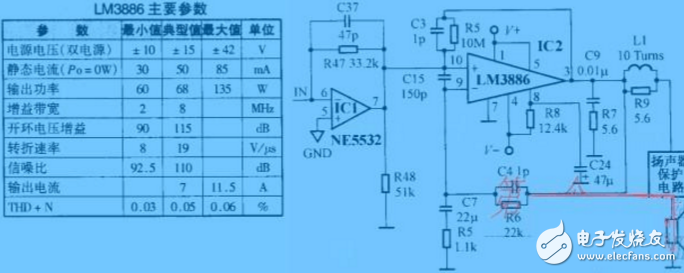

　　LM3886帶過壓、過高溫保護并且具有靜噪功能的68W單聲道高保真功率放大器，其主要電氣參數如表所示。

　　圖1

　　LM3886采用11腳TO-220封裝。LM3886典型應用電路如圖1所示。

　　LM3886在供電電壓為。10V以上時即可工作，只是輸出功率降低。IM3886的⑧腳為靜音控制端，當流過該腳的電流大于1mA時，輸出電路執行靜音操作，輸出端無信號輸出。

　　IC1構成緩沖放大電路，IC2為后級放大器，放大倍率為（R6/R5）＋1≈20。由于IC2僅作為后級使用，故在輸人及接地端間加上一個51kΩ的電阻，這是因?yàn)長M3886的正反相輸入端要吃電流才能平衡。

　　在圖中，R8、C24構成開關機靜噪電路，使LM3886在開機時，⑧腳對C24充電電流大于1mA，內部自動執行靜音，以消除當剛開機時的大電流對揚聲器的沖擊。LM3886有兩種型號：LM3886TF和LM3886T，前者散熱片絕緣，后者不絕緣。

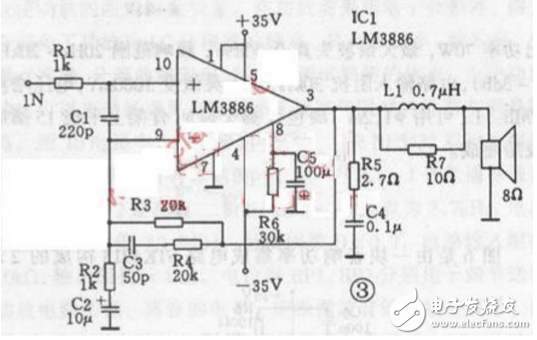

　　LM3886組成的50W高保真功率放大器電路

　　圖1是50W高保真功率放大器，采用LM3886音頻功放集成電路構成。電路輸入阻抗20k，輸入靈敏度1000mV，電壓增益26dB，信噪比110dB，輸出連續平均功率50W，峰值功率可達135W，總靜態電流50mA，電源電壓范圍±（30～40）V。Ll用φ1．2mm漆包線在10Ω／5W金屬膜電阻（R7）上平繞10匝后與該電阻并聯即可。LM3886還具有靜音功能，其第8腳為靜音控制端，當?shù)?腳開路（或接地）時為靜音狀態；第8腳通過30k電阻接-35V時則無靜音。調試時，如發現總靜態電流過大，則是電路自激，可適當調節負反饋回路中的C3、R4或移相網絡中的C4。
