OFDM介紹

　　OFDM （ Orthogona lFrequency D iv isionM ultiplex ing） 即正交頻分復用技術， 實際上 OFDM 是 MCM M ult-iC arrierM odu la tion， 多載波調制的一種。其主要思想是： 將信道分成若干正交 子信道， 將高速數據信號轉換成并行的低速子數據流， 調制到在每個子信道上進行傳輸。正 交信號可以通過在接收端采用相關技術來分開， 這樣可以減少子信道之間的相互干擾 IC I。

　　OFDM設計優點： 一是無需線性均衡， 從而避免了噪聲的增強， 而且由于它的符號間隔 很長， 對多徑效應、脈沖噪聲和快速衰落有較強的抵抗能力; 二是由于子載波是相互正交 的， 所以頻譜可以交疊使用， 頻譜利用率比普通的多載波系統要高得多。為了防止各子信道 之間的串?dāng)_， OFDM 要求子載波相互正交。利用這種正交性， 接收機能正確分離開各個子數 據流。為了保證子載波之間的正交性， OFDM 要求各子載波在時間、頻率上均保持同步， 而 且要求相鄰子載波的頻率間隔為 OFDM 的有效符號時間間隔 T的倒數。

　　OFDM調制解調基本原理

　　OFDM是一種無線環境下的高速傳輸技術。無線信道的頻率響應曲線大多是非平坦的，而根據OFDM技術的特點，盡管總的信道是非平坦的，具有頻率選擇性，但每個子信道是相對平坦的，在每個子信上進行的是窄帶傳輸，信號帶寬小于信道的相應帶寬，因此就可較好地消除信號波形間的干擾。由于在OFDM系統中各子信道的載波相互正交，它們的頻譜是相互重疊的，這樣不僅減小了子載波間的相互干擾，同時還提高了頻譜利用率。

　　OFDM增強了抗頻率選擇性衰落和抗窄帶干擾的能力。在單載波系統中，單個衰落或者干擾可能導致整個鏈路不可用，但在多載波的OFDM系統中，只會有一小部分載波受影響。通過合理地挑選子載波位置，可使OFDM的頻譜波形保持平坦，同時保證了各載波之間的正交。OFDM的接收機實際上是通過FFT（fast fourier transform，即快速傅里葉變換）實現的一組解調器。它將不同載波搬移至零頻，然后在1個碼元周期內積分，其它載波信號因其與所積的信號正交，故不會對信息的提取產生影響。OFDM的數據傳輸速率與子載波數量有關。

　　OFDM調制解調電路基本構成方框圖

　　OFDM調制解調電路的基本構成方框圖，輸入數據經串，井轉換成并行的多路數據，經多路調制后再經并，串轉換變成串行數據，再經D/A轉換，然后經低通濾波器和調制器調制后經帶通濾波器（BPF），然后進行發射傳輸。在接收端經帶通濾波器（BPF）將載波選入，再進行解調和低通取出調制信號，然后經A/D轉換器再變成數據信號，數據信號經串，并轉換變成多路多載頻調制信號，經OFDM解調后經并，串轉換恢復成原數據信號輸出。

　　OFDM調制/解調的MATLAB實現

　　% 文件名：p171ofdm.m

　　% 2011-3-20 《無線通信的MATLAB和FPGA實現》西瑞克斯 人郵

　　% p171 例4-9 用MATLAB實現OFDM調制、解調，其中假設OFDM信號包含6個

　　%子載波。這里只是簡單地說明OFDM調制方式，因此略去了交織、加窗等部分。

　　c=6; %子載波個數

　　bits=108; %每個信道的比特?cái)?shù)

　　n=c*bits; %總的傳送比特?cái)?shù)

　　data=2*round（rand（1，n））-1; %產生信源數據

　　s=reshape（data，c，bits）; %串/并變換

　　tp=1:0.1：（1+10.8）-0.1;

　　for i=1:c

　　carrier（i，：）=cos（2*i*pi*tp）; %產生載波信號

　　bpsk_sig（i，：）=s（i，：）.*carrier（i，：）; %產生調制信號

　　fin（i，：）=ifft（bpsk_sig（i，：））; %對信號進行IFFT

　　end

　　%并串變換

　　transmit=reshape（fin，1，648）;

　　%加噪聲

　　snr=10;

　　rxdata=awgn（transmit，snr，‘measured’）;

　　%并串變換

　　rec=reshape（rxdata，c，bits）;

　　for i=1:c

　　rd（i，：）=fft（rec（i，：））; %進行FFT處理

　　uncarry（i，：）=rd（i，：）.*carrier（i，：）; %解調

　　end

　　rdata=sign（real（uncarry））; %判決輸出結果

　　%并串變換

　　rdout=reshape（rdata，1，648）;

　　%在MATLAB里運行上述程序后，讀者可自行比較rdout和data的數值。

　 ? ?OFDM調制解調的FPGA實現

　　實現方法：

　　OFDM 技術對信號進行I/Q 調制，在IQ兩路調制時沒有幅度上的失真，所以極大的克 服了模擬 I/Q調制的幅度和相位不平衡性， 克服了模擬混頻電路非線性的影響。由于FPGA的可編程性，使用 FPGA 實現調制 /解調可以提高系統的可編程性。

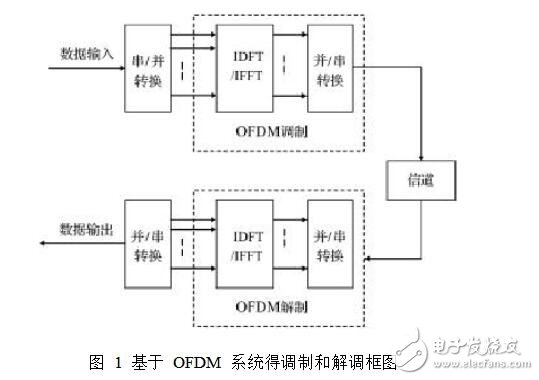

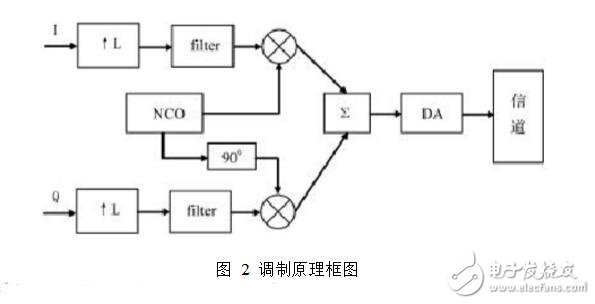

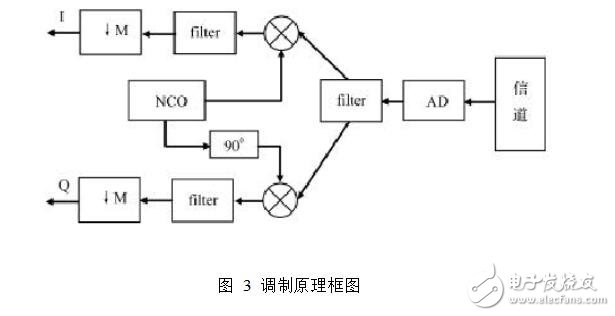

　　在 FPGA 中在使用平方根升余弦濾波器對基帶信號濾波，以消除符號間干擾，濾波后的IQ兩路信號通過乘法器與NCO中的正弦和余弦中頻載波相乘完成 IQ 調制，最后兩路信號相加通過DA轉換送入信道。接收時將信道來的通過 AD轉換后的信號通過與NCO的兩路正交載頻相乘分解出 IQ 兩路信號送至 FPGA進行OFDM 調制在并串轉換數據輸出。實現框圖 分別如圖 1、圖 2和圖 3。

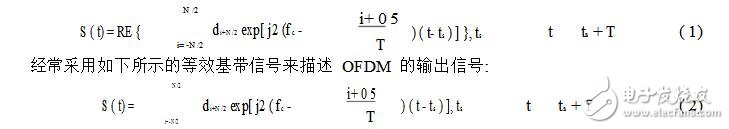

　　每個 OFDM 符號是多個經過調制的子載波信號之和。如果用N表示子信道的個數， T表 示 OFDM 符號寬度，d i（ 0， 1， ， N-1） 是分配給每個子信道的數據符號， f c 是載波頻率， 則從 t= ts 開始的 OFDM 符號可以表示為

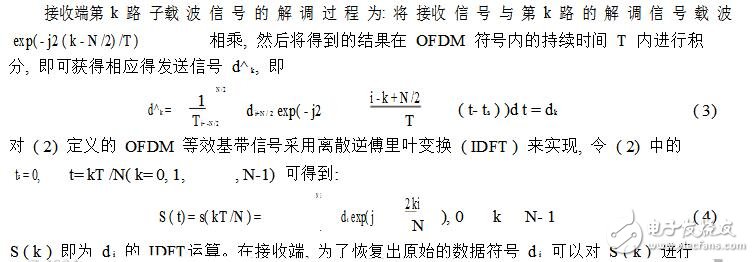

　　其中， 式 （ 2） 的實部和虛部分別對應于 OFDM 符號的同相和正交分量， 在實際工程中 可以分別與相應得子載波的余弦分量和正弦分量相乘， 構成最終的子信道和合成的 OFDM 符號。設計時使用 IDFT來代替 OFDM 調制， 使用 DFT 來完成 OFDM 調制， 也正是由于快速 DFT的引入， 才使 OFDM 技術在調制 /解調方面體現了巨大的優勢。

　　這種正交性還可以從頻域角度來理解， 在每一個子載波頻率的最大處， 所有其他子信道 的頻譜值恰好為零， 因此在理想情況下， 可以從多個相互重疊的子信道符號頻譜中提取出各 個子信道符號， 而不會受到其他子信道的干擾。 OFDM 實際上是可以滿足無符號間干擾的奈 奎斯特準則， 這種消除子信道間干擾 （ IC I） 的方法是通過在時域中使用矩形脈沖成形， 在 頻域中每個子載波的最大處采樣來實現。

　　當數據長度較大時， 可以利用 FFT /IFFT來代替 IDFT /DFT 提高算法速度。正交頻分復 用采用并行傳送的方式， 降低了碼速率， 使符號時間大大延長， 相對時延超過符號周期所造 成的符號間串?dāng)_就會避免。為了更有效的抗符號間串?dāng)_， 在每一幀信號中插入保護間的信 息， 只是加入循環前綴對一小部分信號進行重復。

　　OFDM FPAG實現

　　使用 Verilog實現系統的調制解調模塊， 假設數據位寬度為 16比特。

　　IEEE802 16a協議中規定載波數目為 256個，在實現時調用256點FFT模塊的IP Core 來實現，將工作頻率設置為數據速率的2倍，使 FFT / IFFT來復用一個模塊，以節省資源。從時延的角度出發，且考慮到256為4的冪次方，配置基4的模式。

　　M odu le ofdm _modem （ clk， rese，t w _send， w _rec， q_ou，t mdm， q_index）; input c lk;

　　input rese;t

　　/ /聲明了 32比特， 高 16比特是虛部， 低 16比特是實部

　　input［ 31： 0］w _send;

　　input［ 31： 0］w _rec;

　　output［ 31： 0］ q_ou;t

　　output［ 31： 0］ q_index; / /輸出數據的下標

　　outputm dm; / /標志輸出是調制信號還是解調信號

　　/ /1表示調制信號， 0表示解調信號

　　w ire inv_w e= 1; w ire［ 31： 0］ xn; w ire［ 31： 0］ xk; reg［ 7： 0］ cn;t reg flag; w ire fw d_inv;

　　/ /產生調制、解調操作的控制信號

　　a lw ays@ （ posedge clk） beg in

　　if （！

　　reset） begin

　　cnt《 = 0;

　　flag《 = 0; end

　　cnt《 = cnt+ 1;

　　if （ cnt= = 0）

　　flag《 = ！ flag;

　　e lse

　　flag《 = flag;

　　end

　　assign fw d_inv= rese？t flag： 0;

　　/ /在標志為 1時做 FFT， 完成 OFDM 信號的調制
