什么是晶振ppm

　　晶振全稱是晶體振蕩器，是指從一塊石英晶體上按一定方位角切下薄片（簡稱為晶片），石英晶體諧振器，簡稱為石英晶體或晶體、晶振；而在封裝內部添加IC組成振蕩電路的晶體元件稱為晶體振蕩器。其產品一般用金屬外殼封裝，也有用玻璃殼、陶瓷或塑料封裝的。

　　電子元件是電路設計中一個很關鍵的所在，電路的精準直接關乎使用這顆晶振的產品的質量問題，但是最重要的體現在于一個小參數那就是晶振的ppm值，即精度電容值。精度值越低表明這顆電子元件越精度越精確，使用起來越耐用和反應出來的效果就越好。那么，你知道晶振電路中的ppm嗎？ppm這個小參數，是如何產生大作用的。

　　晶振ppm誤差公式

　　1：120ppm，27M的晶振，頻率的誤差 = 120/100萬*27M=3240Hz

　　晶振的精度決定時鐘的計時準確度。

　　2： 所配晶振頻率：32772.2HZ，誤差為+1.2ppm

　　一年的誤差計算過程為：

　　Δf = +1.2/100萬*32772.2

　　Δt/秒 = Δf/32772.2 = 1.2/100萬

　　一年的誤差 = Δt*24*3600*365 = 37.8秒

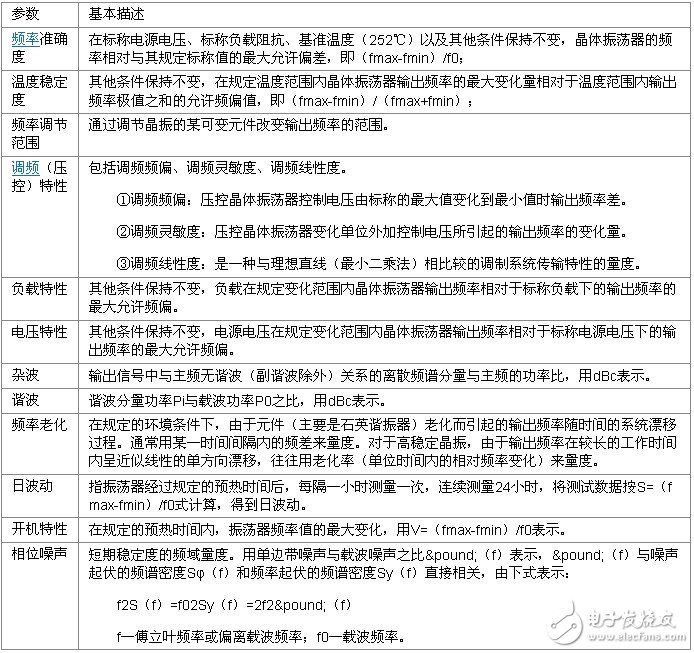

　　晶振的主要參數

　　晶振的主要參數有標稱頻率、老化率、頻率準確度、頻率穩定度、相位噪聲、功耗等。

　　1、標稱頻率：是指晶振的標稱輸出頻率;

　　2、頻率準確度：是指常溫（25度）下，所測晶振頻率相對標稱頻率的差值。這一點是不太重要的；

　　3、頻率穩定度：一般是指頻率溫度穩定度，是指在晶振的工作溫度范圍內頻率隨著溫度變化的大小，一般用PPM或PPB來標示，1PPB=0.001PPM=1*10-9；

　　4、老化率：隨著時間的推移，頻率值隨著變化的大小；

　　5、相位噪聲：信號功率與噪聲功率的比率（C/N），是表征頻率顫抖的技術指標。一般來說雷達等設備會對相位噪聲有特殊要求；

　　6、晶體還有一個重要的特性就是“RR等效阻抗”，晶振長出現停振現象。經分析均為晶片阻值大于80歐姆。
