1、引言

在高頻的超聲波數據采集及頻率分析的應用中，通常會采用實收實發的系統來模擬收到信號，目前最經常采用的模式是使用下位機高速連續采樣，上位機進行數據分析的模式，然后在將檢測的信號通過D／A發送出去。這種模式可以完成M級甚至于Ｇ級的數據連續采樣，目前已經在高速的工業信號采集中得到了廣泛的應用。

提出基于STM32的實收實發系統，主控芯片采用目前最新的STM32F407芯片，屬于ARM公司推出的最新一代低功耗高性能片上系統，內核為CORTｅｘM4，最高主頻可以到168MHｚ，內部采用ARM的精簡指令集，單周期指令，并且集成了ARM公司的浮點DSP指令集，可以對數據進行信號濾波以及FFT運算，計算能力超過TI的200M主頻的DSP；由于采用了片上系統設計，因此片內集成了大量的外設，具有較強的控制通信能力，很適合在工業控制信號處理中使用。整個系統基于STM32的低功耗設計，且系統體積較小，整個系統可以在不依賴主機的情況下進行獨立工作，具有較好的應用前景。

2、系統組成結構

提出基于STM32的超聲波實收實發系統主要由3部分構成：1）信號調理；2）數據采樣分析；3）PWM發射組成。硬件總體設計如圖1所示。

圖1 ?總體設計方案

系統的核心處理器采用了基于CORTｅｘM4內核的STM32F407芯片，最高穩定工作主頻為168MHｚ，內核功耗僅為128μA／MHｚ，采用ARM的32ｂIT精簡指令集，單周期指令，并且集成了ARM公司的浮點DSP指令集，擁有乘累加器與除法器，可以對數據進行信號濾波以及FFT運算，計算能力較強，并且可以采用開源的ARM－ｇCC編譯器進行編譯，軟件設計較為靈活，同時意法半導體已經將芯片的內核及外設都編寫了驅動庫，更加簡化了應用的難度。

3、信號調理部分設計

信號調理部分采用了模擬比較器輸入的結構，結構如圖2所示。

圖2 ?模擬比較器輸入結構

信號通過高速運放搭建的模擬比較器，比較器的比較電壓通過STM32F407的DAC提供，用于初始化進行噪聲采集，門限自適應，這樣可以濾除存在于信道中的噪聲。

信號經過了模擬比較器后得到了一個標準的方波信號，方波信號進入到STM32F407的IO口中。

4、信號判斷及處理

首先利用STM32F407片內的ADC對外部噪聲進行采集，由于需要判斷的信號頻率在300～500ｋHｚ，因此采樣率需要設定為500ｋHｚ的2倍以上。

STM32F407的單個ADC控制器工作的最高頻率為36MHｚ，并且一個采樣周期最短為15個工作周期，因此最大的采樣率為2．4MHｚ。不過對于更為高速的信號，STM32F407可以將3路ADC并聯使用，形成交錯采樣，因此STM32F407最高的采樣率為7．2MHｚ。

圖3 ?噪聲采集設計原理

為了 保證采樣的精度，因此采用了2路ADC并聯使用，使得采樣率達到4．8MHｚ，保證了在500ｋHｚ的噪聲頻帶上也能有10倍的采樣率。噪聲采集設計原理如圖3所示。

將噪聲采集后使用DMA傳輸8192個點的噪聲信號，計算噪聲的幅度，并根據噪聲的最大值與均方根值確定比較器的電壓幅度門限，然后通過DAC發出門限電壓信號給比較器，形成電壓門限。

承載了單頻脈沖的待測信號經過了模擬比較器后變成了1個方波信號，方波信號進入了STM32F407芯片的PA0腳，在PA0腳中會產生一個上升沿的脈沖信號，該上升沿會觸發中斷，從而開始記錄信號的脈沖次數以及信號的脈沖長度，通過脈沖長度與脈沖次數的商值可以得到信號的頻率、脈寬。當信號的2次脈沖的間隔小于預設區間或者大于預設區間時，就會被判定為無效脈沖或者是噪聲脈沖，由此減小信號的虛警概率。頻率計算如式（1）。

單個信號周期時間＝脈沖寬度時間/信號上升沿（1）

頻率脈寬測量流程如圖4所示。

圖4 ?頻率脈寬測量流程

經過頻率計算后，通過定時器進行物理延時，模擬信號傳播的時間，在延時后，啟動PWM定時器，將測量的頻率值輸入至PWM定時器中。同時再啟動一個定時器，作為控制PWM信號脈沖寬度的定時器。控制脈沖寬度的定時器控制發射的時間需要比檢測到的脈沖長度長20％，以模擬接收到的高頻聲信號的拖尾現象。PWM脈沖發射控制流程如圖5所示。

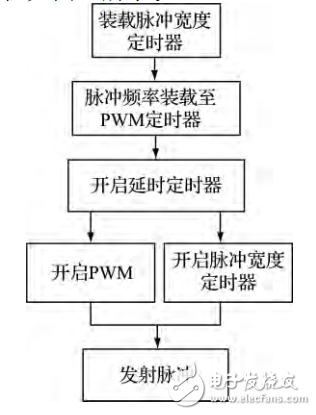

圖5 ?PWM脈沖發射控制流程

5、軟件設計

軟件設計的分為了2個部分，第1部分為主功能模塊設計，這部分的設計流程已在信號判斷處理這部分中進行了詳細的闡述；第2部分為總體工作模塊，這部分需要對軟件進行整體的架構設計，同時在整體框架下還包括了子通信模塊。整體軟件的架構如圖6所示。

圖6 ?軟件總體設計流程

整體軟件的架構由信號判斷處理模塊、延時工作模塊、通信模塊等4個部分組成，信號判斷處理軟件模塊用于噪聲門限、信號頻率判斷的程序。

第4個部分是SD卡的存儲，STM32F407有一個SDIO的接口，可以實現4線SD卡存儲或者是其他符合SDIO協議的設備工作，例如SDIOWIFI設備等。這里采用了基于2．0標準的SDHC卡，這種類型的卡出了容量遠遠大于第1代標準的卡以外，在初始化的程序上也有所不同，加入了CMD8命令用于確認工作電壓是否穩定，具體初始化與工作的流程如圖7所示。

圖7 ?SD卡初始化流程

6、系統測試

首先建立測試環境，模擬一個40M距離的聲傳播反射通道，試驗現場情況如圖8所示。

圖8 ?試驗現場情況

系統測試首先給出噪聲信號進行預處理，經過采集的噪聲后，將數據通過進行保存并用于確定門限，噪聲信號采集如圖9所示。

圖9 ? 噪聲信號采集

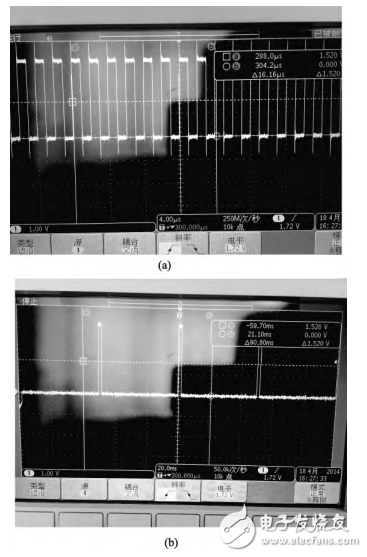

預處理結束后中接入3組單頻脈沖信號，分別為300ｋHｚ、400ｋHｚ、500ｋHｚ的單頻脈沖信號，初始信號通過傳播管道進行超聲傳遞，本系統根據噪聲信號確定門限，檢測到傳播的信號，并準確測量出給定信號的頻率，最終輸出的PWM信號，輸出信號結果如圖10所示。圖10（A）為輸出的單個脈沖內的方波信號，圖（ｂ）為單頻脈沖信號在長時間下的情況。

圖10 ?PWM結果輸出

7、結論

研究了基于STM32的實收實發系統，通過對比分析各種不同的信號發生系統，得出了本系統的設計方案：采用意法半導體公司基于ARMCORTｅｘM4內核的STM32F407。系統實現了快速鑒頻，測量脈沖寬度等功能；并且在檢測結束后延時發射單頻脈沖信號，并模擬信號拖尾的情況。同時還帶有UART通信接口，采用DMA方式工作，用于與上位機的數據通信。數據采樣的結果通過SDIO接口存入SDHC卡中。經過實際測試，系統的穩定可靠，頻率計算精準，PWM頻率精度高，本系統具有較好的應用價值。
