引言

兩輪自平衡小車系統類似于倒立擺系統，具有多變量、非線性、強耦合等特點，是研究各種控制方法的理想平臺。兩輪自平衡小車系統的控制過程是微控制器對姿態檢測傳感器和編碼器等采集的數據進行分析處理，計算出使系統恢復平衡的實時控制量，從而驅動電機實現系統的動態平衡。

針對小車系統的復雜性，本文提出了將卡爾曼濾波算法和雙閉環PID控制算法相結合的方法，既利用卡爾曼濾波算法對MPU-6050傳感器采集的傾斜角度和角速度數據進行融合，得到小車平衡姿態的最優估計值，又利用以姿態信息、速度為反饋控制量構成雙閉環PID控制算法，再結合采用高性能STM32F103C8T6作為主控制器，從而提高兩輪小車系統穩定性和抗干擾能力。

1、系統的硬件設計

系統的硬件電路結構框圖如圖1所示，其硬件電路主要由主控制器模塊、姿態檢測模塊、直流電機驅動模塊、編碼器及電源模塊等幾部分構成。電源模塊負責系統各個模塊控制電路的電源。主控制器模塊是系統的控制核心，用來接收傳感器模塊采集的數據，對數據進行處理及運算，將控制信號輸出給直流電機驅動模塊。姿態檢測模塊實時地對小車角速度及角加速度進行采集。直流電機驅動模塊負責將主控制器輸出的PWM信號轉換為控制信號驅動2個直流電機的轉速和方向。編碼器負責測量直流電機的速度和方向，將測量數據反饋給主控制器，從而形成閉環控制。

圖1 ?系統的硬件電路結構框圖

1．1、電源模塊

本系統選用的直流電機工作電壓為12V，因此采用三節3．7V可充電電池構成12V直流電源。但STM32主控制器和MPU-6050需要的是3．3V直流電源，因此選用LM2596SDC-DC降壓模塊得到3．3V電源。

1．2、主控制器模塊

本系統選用意法半導體公司的STM32F103C8T6作為主控制器，該控制器是一種基于Cortex-M3內核的32bCPU，最高工作頻率為72MHz，片上集成32～512kB的Flash存儲器，6～64kB的SＲAM存儲器。片上集成了SPI，I2C和USAＲT等通信接口，方便對MPU-6050姿態檢測傳感器的數據進行采集。含有7個定時器，可輸出多路PWM信號使得電機驅動模塊獲得穩定的PWM波形。

1．3、姿態檢測模塊

本系統中姿態檢測模塊選用的是美國InvenSense公司的MPU-6050，MPU-6050為全球首例整合性6軸運動處理器，整合了3軸陀螺儀和3軸加速度計，能夠準確的對小車的姿態進行實時檢測［4］。該處理器的角速度感測范圍為±250、±500、±1000與±2000°/s，加速度感測范圍為±2g、±4g、±8g與±16g，加速度感測范圍可通過編程來控制［5］。MPU-6050可在不同電壓下工作，VDD供電電壓為（2．5±0．125）V、（3．0±0．15）V或（3．3±0．165）V，本系統中為MPU-6050提供的是3．3V直流電源。MPU-6050模塊的電路如圖2所示，本系統中MPU-6050作為從機使用，使用SDA和SCL端口和主機STM32進行通信，MPU-6050檢測的數據經過內置的16位AD轉換器進行轉換，然后將16位數字量通過I2C總線接口發送給主機。

圖2 ?MPU-6050模塊的電路

1．4、電機驅動模塊

本系統中直流電機驅動模塊設計采用ST公司的L298N組成的雙H橋電機驅動電路，其電路如圖3所示。該模塊具有驅動能力強，發熱量低，抗干擾能力強等特點。可以同時驅動2臺直流電機，當圖3中的使能端ENA和ENB使能后，從IN1、IN2輸入的PWM信號驅動電機1的轉速和方向，從IN3、IN4輸入的PWM信號驅動電機2的轉速和方向。

圖3 ?直流電機驅動模塊的電路

2、系統的軟件設計

2．1、系統的總體流程設計

本系統的主程序流程圖如圖4所示，主要由初始化程序、中斷響應程序、傳感器數據采集程序、卡爾曼濾波程序、車速及方向檢測程序、PID控制程序、直流電機PWM控制程序等幾部分組成。

圖4 ?系統的主程序流程圖

系統啟動后，首先進行初始化，然后執行中斷程序，判斷5ms時間是否到，若時間到，則讀取MPU6050傳感器采集的角度和角速度的數據，然后利用卡爾曼濾波算法對讀取的數據進行融合得到最優估計值。同樣采用中斷的方式讀取編碼器的脈沖數從而得到直流電機的轉速以及方向。然后利用增量式PID控制算法分別對小車的角度和角速度、轉速進行PID控制，調節PID參數即可改變PWM占空比，利用改變占空比的方法即可改變電機的速度，從而實現對電機速度和方向的控制。

2．2、系統初始化程序

系統初始化程序主要包括：系統時鐘初始化、NVIC中斷初始化、定時器外部中斷初始化、通信（I2C）初始化、測速模塊初始化、MPU-6050初始化和電機PWM初始化等。

STM32的工作頻率為72MHz或36MHz，本系統對時鐘頻率的要求很苛刻，如果頻率過低，系統就會工作在不穩定狀態下，系統產生的誤差會變大，又因系統使用的濾波方式是卡爾曼濾波，因此在時鐘初始化程序中需將時鐘頻率設置為72MHz。通信（I2C）初始化主要設置串口波特率為9600b/s，需設置中斷允許標志位和模塊的工作模式。

2．3、卡爾曼濾波數據融合算法

2．3．1、卡爾曼濾波算法

陀螺儀動態性能較好，可以提供瞬間的動態角度變化，但存在輸出信號有偏差或漂移，經過積分后形成逐漸增大的累積誤差，不適合單獨進行長時間的動態角度測量。加速度計靜態性能較好，可以提供較為準確的靜態角度值，但受重力加速度影響比較大，不適宜測量動態系統的角度值。由于自平衡小車系統需要在動靜態情況下均能準確的測量出小車的傾角，因此需要對陀螺儀和加速度計的采集數據進行數據融合得到最優值。本系統采用卡爾曼濾波算法對陀螺儀和加速度計的數據進行融合。

卡爾曼濾波算法是以最小均方誤差為最佳估計準則的遞歸數據處理算法，利用前一時刻的估計值和當前時刻的測量值來更新對狀態變量的估計，最終求出當前時刻的最優估計值。

2．3．2、卡爾曼濾波器設計

卡爾曼濾波方程如下所示：

2．4、PID控制算法

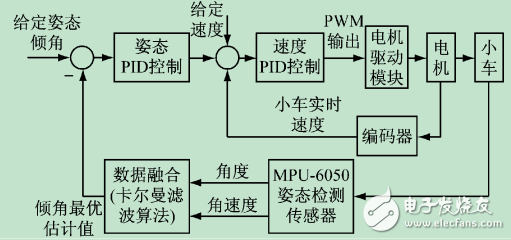

控制算法的編寫是小車平衡控制的核心問題，也是軟件編寫和程序調試中的關鍵技術。本系統中采用了常用的增量式PID控制算法。PID控制的原理是根據系統的設定值和測量值之間的偏差，對偏差進行比例、積分、微分計算出控制量。系統采用雙閉環PID控制算法對小車系統進行自平衡控制，其結構框圖如圖5所示。

圖5 ?系統雙閉環PID控制算法框圖

2．5、電機控制策略

本小車系統使用的電機是小型12V直流電機，其轉速是由施加給電機的電壓大小來決定，轉向是通過改變施加給電機電源的正負極性。電機驅動模塊輸出兩路PWM信號，使用過程中通過給其中一路占空比為零，另外一路不為零來控制電機的正反轉。

3、系統調試

程序下載后對小車系統各硬件模塊部分分別進行測試，觀察小車動作情況。若測試均能正常通過，則表明系統硬件電路工作正常。調試時，檢測到小車的角度為30．90439°，小車電機轉速為－52．09581。

在小車自平衡過程中，若給小車一個外力來破壞小車的平衡，則小車要能迅速響應這個變化，立即運動去減小傾角的變化，建立一個穩定平衡狀態。開始調試時，能響應，但波動較大，建立平衡的時間較長。通過修正PID參數，最終能使小車快速達到平衡狀態。

小車平衡時效果圖如圖6所示。系統通電后，小車完全實現自平衡的時間為12s，在普通水磨石地面上，平衡時傾角范圍約在±10o以內。若給予一定外力干擾時，小車在20s內能夠自動調節實現自平衡狀態。

圖6 ?小車平衡時效果圖

4、結語

本文設計了一個兩輪自平衡小車系統，該系統基于STM32F103C8T6微處理器、采用卡爾曼濾波算法和雙閉環PID控制算法對小車進行自平衡控制。實驗測試結果證明，采用卡爾曼濾波算法能夠有效地消除陀螺儀和加速度計在測量過程中的噪聲干擾和隨機漂移誤差，準確地計算出小車的姿態傾角。采用高性能的微處理器，使得卡爾曼濾波算法和PID控制算法能夠快速完成，提高了數據采集和控制的實時性，提高了系統的穩定性和抗干擾能力。
