一、IC簡介

隨著超大規模集成電路VLSI的發展，把集成電路IC嵌人類似于信用卡的卡片內，稱為IC卡；進而把單片機也嵌入其內，則稱為智能卡、聰明卡或智慧卡(Smard Card)。故IC卡也可稱為卡式單片機。
　　
　　IC卡根據其結構和應用的特點大致可分為以下4種：
　　
　　1．存儲卡
　　

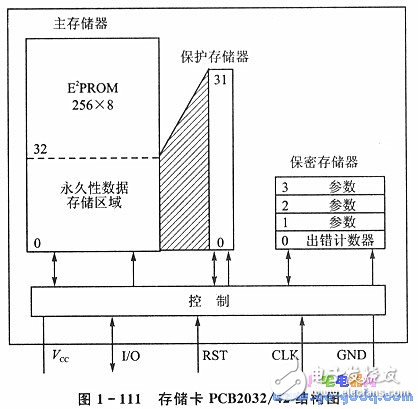

　　存儲卡( Memory Card)以半導體存儲器取代磁卡的磁條，功能類似于磁卡。存儲卡內的集成電路可以是ROM、PROM、EPROM、EE PROM和RAM（帶有電池）。由于電可改寫的E2 PROM的發展與廣泛應用，內含Ez PROM的存儲卡是存儲卡的發展方向。存儲卡可以加上簡單密碼，故可靠性及保密性高于磁卡。圖1 - 111是256字節E2 PROM存儲卡PCB2032/42結構圖。

該存儲卡中內含256字節的EEPROM，作為讀／寫信息；32字節寫保護區，用來存放不改寫的永久數據。另外，有的存儲卡還有保密功能，如ATMEL公司的128字節的AT102? EE PROM IC卡。
　　
　　2．付費卡
　　
　　付費卡(Debit Card)事實上也是存儲卡的一種。該種IC卡采用預先付費，以后使用時扣去相應的錢款。這種lC卡在使用時，只能減不能加。卡內的金額扣完后可重新買卡（再寫入錢款額）。圖1- 112是104位的E2 PROM付費卡PCF 7960的結構圖。

該卡的104位分為3部分：24位為識別碼數據（IC-Indenification Code數據）．40位為只讀Card?Data，40位為Debit Data。其中，位72～103是可位寫和字節擦除的計數器值，最大計數器值為3×84 -12 288位。
　　
　　3．智能卡
　　

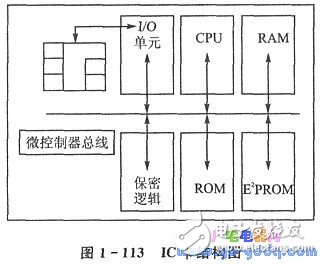

　　智能卡(Smard Card)不但嵌入了存儲器，還帶有CPU，除了具有大容量存儲外，還具有保密、識別等智能功能，如圖1 - 113所示。該類卡可分為如圖1 - 113所示的接觸式和如圖1 - 116所示的非接觸式。智能卡是lC卡發展的方向，目前主要應用于銀行、金融、POS系統及信息管理存取系統等。
　　
　　4．密碼卡
　　
　　密碼卡(Crypto Card)也是智能卡的一種。該IC卡在智能卡基礎上，又嵌入了硬件密碼計算單元，以滿足RSA密碼算法的要求。密碼卡可以滿足公共密碼系統及開放式網絡的要求，是近年來發展的高性能智能卡。
　　
　　IC卡具有存儲容量大和保密性強的特點，因此，不但能取代磁卡應用，而且還具有更廣泛的應用領域：付費電話（公用電話卡）；銀行金融系統（銀行卡）；健康保健系統（健康卡）；售貨、消費（電度表收費，汽車加油）——消費卡；大學、企業管理（公司／校園卡）；收費電視(Pay TV卡)；停車、門禁管理}海關電子護照、身份證；公共汽車、地鐵的電子月票；高速公路、隧道、大橋的車輛自動收費；公共數據庫系統的合法存取。
　　
　　IC卡與磁卡相比，有以下特點：
　　
　　①存儲容量大，可達10 KB，大大超過磁卡的存儲量；保密安全性好，這是磁卡無可比擬的；IC卡的讀／寫可靠性要比磁卡高得多。
　　
　　②IC卡（智能式）是1***立型計算機，可以不必實時聯網使用。這在我國通信設備較落后的情況下更具有現實意義。
　　
　　③一卡多用，如公司卡既可消費（吃飯、購物），又可考勤，借書，借器材及用于資料管理等。
　　
　　④IC卡價格要比磁卡高得多，推廣應用有一定困難。
