LED的應用領域非常廣，包括通信、消費電子、汽車、照明、信號燈等，可大體分為背光源、照明、電子設備、顯丙、屏 汽車等5大領域。

在程序中，采用個位COUNT1和十位COUNT10兩個計數器變量。另外在每個LED點亮5次后，個位自動加1，然后判斷個位是否是10，如果不是，則點亮個位和十位LED，如果是，則在查看十位是不是9，如果是，則全部清0，如果不是，則十位加1，個位清0，然后繼續判斷，依次循環下去。本實例程序的流程如圖所示。

程序清單如下。

（1）C語言程序．

①包含必要的頭文件及定義程序屮需要的全局變量。

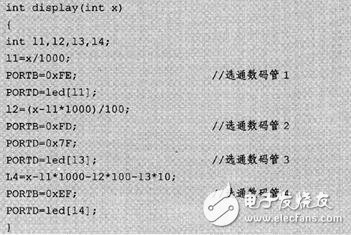

⑤顯示子程序。

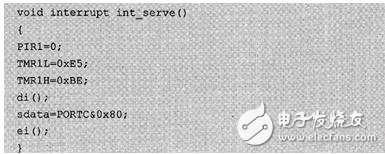

⑥中斷服務子程序，通過定時器1的中斷對端口C進行操作。

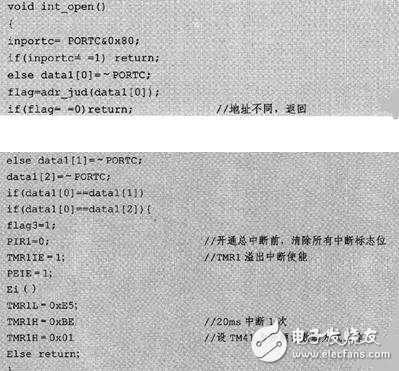

⑦開中斷子程序。

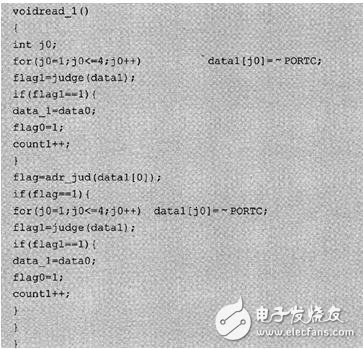

⑧讀第1幀子程序。

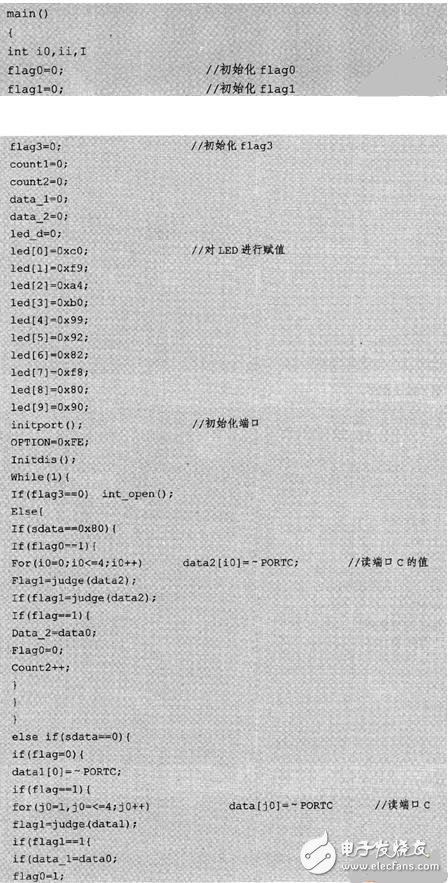

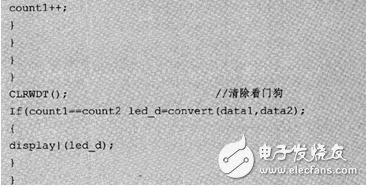

⑨主程序。

（2）匯編程序如下。

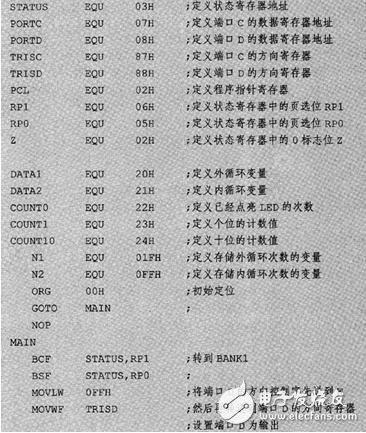

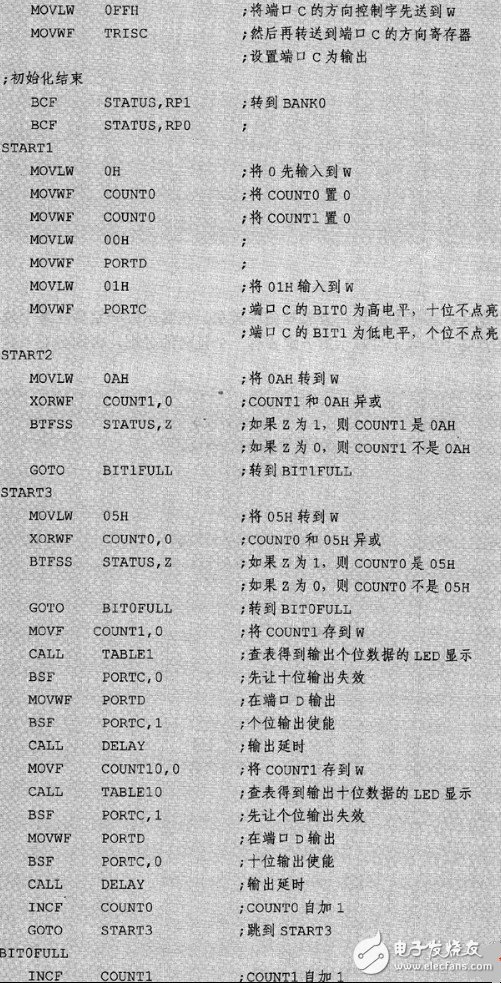

①主程序。

完成變量與端口定義，程序初始化，查表與循環顯示。在顯示時一定要注意個位和十位不能同時點亮，在點亮個位或十位顯示后一定要有一個延時的過程，否則將看不到顯示的數據。

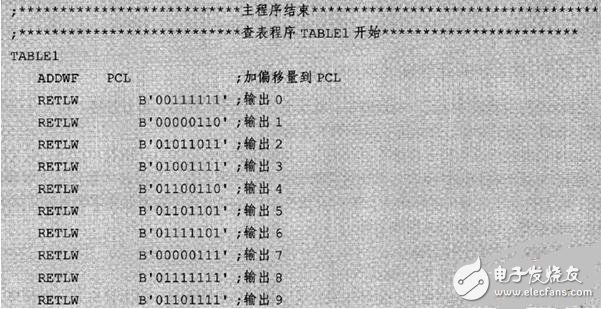

②查表程序TABLE1。

個位數的顯示用的是共陽極的LED。

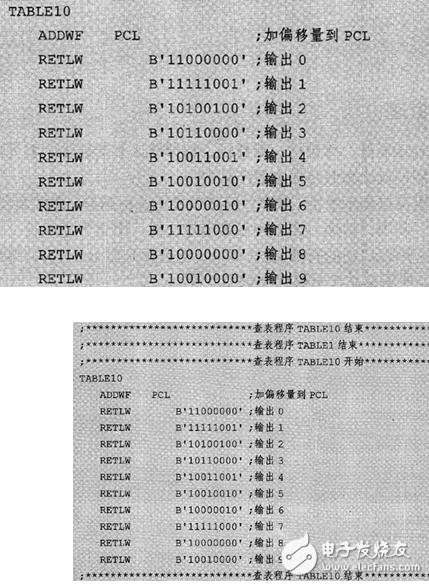

③查表程序TABLE10開始。

典型應用及經驗分享

LED己經被廣泛應用于各種照明設備中，如電池供電的閃光燈、微型聲控燈、安全照明燈、室內／室外道路和樓梯照明燈以及建筑物與標記連續照明燈，其封裝和器件適合儀表板、空調、收音機和電子開關和汽車內部照明設備使用，還可以用于普通商業零售系統告知顧客收錢／找錢金額，以及紡織機械控制器。

下面是應用中的一些經驗；

· 顯示時間，每行小于15ms；

· 在顯示的字比較多時，一定要注意發送子程序的代碼效率，因為發送是一個循環，所以循環體內的處理越怏越好。
