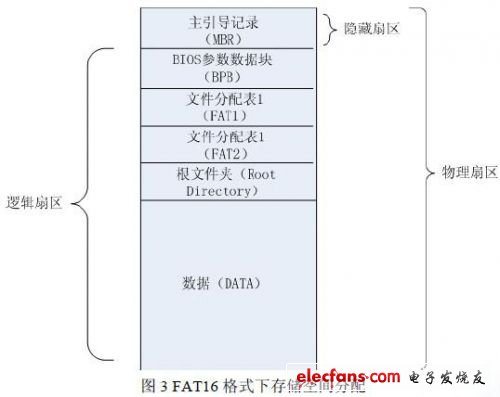

發送數據前，需要先從SD 卡中讀取配置文件。所有文件在SD 卡中都是按照一定的格式來組織的，本方案默認文件采用FAT16 格式進行存儲。FAT16 格式下，SD 卡的結構如下圖所示[3]。

?

　　主引導記錄中最重要的參數是邏輯扇區的起始地址。獲得該參數后即可以讀取BIOS 參 數數據塊(BPB)。BPB 中存儲了扇區(Sector)、簇(Cluster)、文件分配表(FAT)的 大小，以及分區總扇區數等參數，是文件進行操作時必不可少的。文件分配表則是指明了文 件存儲的位置，這些位置是以簇為單位的。每個簇包含的扇區數目在BPB 中說明。根文件 夾中存儲了各不同文件的文件名和起始簇以及文件大小等信息。

　　2.5 配置文件的讀取和發送

　　根據上述SD 卡存儲格式的說明，可以對存儲在其中的配置數據進行讀取并發送出去。在本方案中，數據的讀取和發送是同時進行的。

　　在對 SD 卡進行讀取時，首先需要讀取主引導記錄(MBR)，獲得邏輯扇區的位置，然 后根據該位置讀取BIOS 參數數據塊(BPB)，得到文件分配表(FAT)的位置以及扇區大 小等參數。在讀取文件分配表之前，需要先讀取根文件夾來獲得文件的起始位置，然后再 通過文件分配表獲得后續數據的位置。

　　得到文件的起始簇號之后，在文件分配表中讀取對應該起始簇的字節，獲得文件存儲的 下一個簇的簇號，這樣可以連續的進行讀取。在讀取一個簇后，即將整簇的數據發送出去。 如果發現文件分配表中某一簇對應的數值是0xFFFF，則說明是文件最后一個簇，這時該簇 的數據可以不足一個整簇，需要對其中的數據進行取舍，以保證發送數據的正確性。

　　對配置文件讀取和發送的函數偽碼如下所示。

　　ReadSD_FAT16(){

　　讀取物理第0 扇區內容，即MBR，獲取邏輯0 扇區的位置;

　　讀取邏輯0 扇區的內容，獲取每扇區字節數，每簇扇區數，F(xiàn)AT 表占據的扇區數等參數;

　　讀取根文件夾的內容，根據配置文件的文件名獲取其起始簇號和文件長度;

　　將當前簇設置為起始簇;

　　While(1){

　　讀取FAT 中對應當前簇的內容，獲得下一個簇的簇號;

　　FAT 表中對應當前簇的內容為0xFFFF 時，即說明當前簇是最后一個簇，計算該簇內的有效數據，并進行發送;

　　讀取當前簇內容，進行發送;

　　當前簇指向下一個簇;

　　}

　　}

　　3 結束語

　　在當前FPGA 使用領域日趨廣泛的情況下，對現有的含有FPGA 的嵌入式產品進行升 級更新成為了一項比較繁瑣的工作，特別是在產品數量較多的情況下。本方案提出了采用 SD 卡存儲配置數據的配置方案，使用了目前嵌入式系統中常見的ARM 微處理器和SD 卡， 不僅降低了成本，而且利用了現有資源，節省了電路板布線布局的空間。最重要的是使升級 過程更加簡潔，在進行調試時也可以靈活使用。本文只給出了對Virtex FPGA 進行配置的情 況，該方案也可以適用于Spartan 系列FPGA。
