集成霍爾傳感器簡介與檢測方法

2003年,第5期,類別:電子產品與器件

    集成霍爾傳感器分為線性型、開關型和鎖鍵型等多種，其主要元件均是利用霍爾效應原理制成的。所謂霍爾效應，指的是這樣一種物理現象：如果把通有電流Ｉ的導體放在垂直于它的磁場中，則在導體的兩側Ｐ１、Ｐ２會產生一電勢差ＵＨ，它與電流Ｉ及磁感應強度Ｂ成正比，與導體厚度ｄ成反比，即：ＵＨ＝Ｋ（ＩＢ／ｄ），式中Ｋ為霍爾系數。霍爾系數越大，表明霍爾效應越顯著。人們常利用某些半導體材料（如鍺、銻化銦）顯著的霍爾效應來制成直流和低頻磁場／電壓變換器。

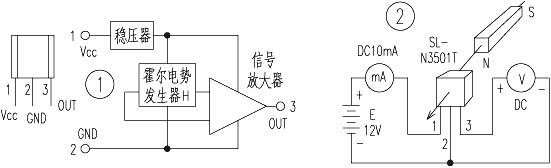

    以集成線性霍爾傳感器ＳＬ－Ｎ３５０１Ｔ型為例，其外形和電路原理見圖１，由穩壓器、霍爾電勢發生器Ｈ和信號放大器組成。傳感器的輸出電壓隨外加磁場Ｂ的垂直分量大小成線性比例變化，可廣泛應用于位置、厚度、重量、速度及電流等檢測或控制。
    檢測方法
    仍以ＳＬ－Ｎ３５０１Ｔ型集成線性傳感器為例，其檢測連接圖如圖２。當永久磁鐵Ｎ極靠近霍爾傳感器時，其輸出端電壓將增大，如果用Ｓ極靠近，則輸出端電壓將減小。在這種情況下輸出電壓的最大變化量取決于永久磁鐵的剩磁強弱。在檢測電路連接正確無誤的情況下，如果永久磁鐵的任一個磁極靠近霍爾傳感器時，傳感器的輸出電壓沒有任何變化或變化極小，則說明霍爾傳感器已經損壞。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　浙江  趙登科
