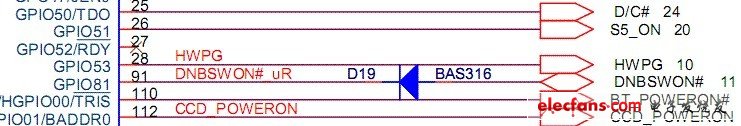

ACER 主板一片，板號 ZO1.板子上手，首先目測一遍，EC 芯片 WPC8769LDG的91腳 所 連 的D19已經被取掉 , 用一條銅絲直連了 ,查看信號，是EC 送給南橋的觸發信號 DNBSWON#,這樣連肯定是不行的，對上電時序會有影響。于是找了個二極管補上，排除了短路的存在后，通電試機。

?

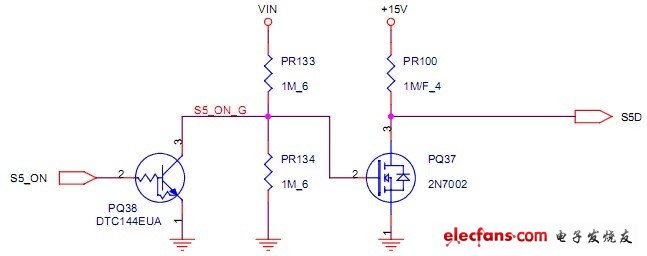

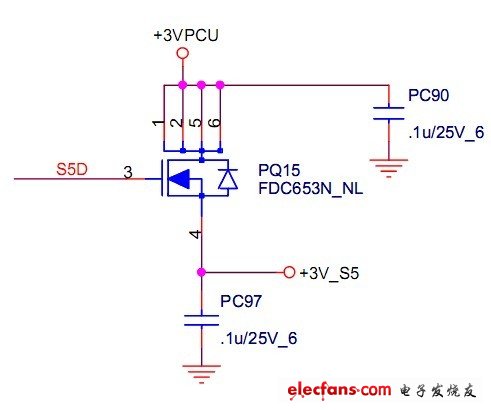

　　機器代機正常，按下開關后，機器可以觸發，但是電流只上升到 0.06A 就不動了，典型的上電不全，二話不說，先查 EC 送給南橋的 DNBSWON#信號，D19 的陰極有高低跳變的點平變化，而陽極一直維持低電平，上一手的維修人員肯定在這里思路出現了問題，所以才取了D19,采用飛線直接連接的…因為 EC 發出了有效的 DNBSWON#信號，說明 EC 的工作已經正常了，而南橋端電壓一直沒有抬高，肯定是因為南橋的工作條件沒有滿足，自然也就沒有辦法接受合格的 PWRBTN 信號，也就無從發出 SLP 信號，機器上電肯定中斷…那就先查南橋的基本工作條件，供電，時鐘，復位吧，RTC 時鐘工作正常，所以前面都不需要查了，先查南橋返回掛起電路的供電+3V_S5,這個電壓是由 EC 發出的 S5_ON,經過兩 次 反 向 后 , 轉 換 成 S5D , 開 啟 PQ15 , 將 +3VPCU 轉 換 成 +3V_S5 的 ,檢查+3V_S5,發現電壓略有欠缺，于是馬上檢查 PQ15 柵極的開啟信號 S5D,發現問題了，這個信號的上拉電壓是+15V,現在居然是個鋸齒波，而且峰峰值只有不到 3V,那么+3V_S5 的負載能力肯定會下降的，機器不出問題才怪呢。這個信號就連了 3 個元件，PR100,PQ37 和 PQ15,PR100 是個 1M 的電阻，測量沒有問題，PQ37 是小功率 MOS 管，測量也正常，那么最可疑的就是 PQ15 這個功率MOS 管了，從料板上拆了個類似的管子換上，再上電觸發，呵呵，S5D 穩定在 8V 左右，沒問題了。

?

?

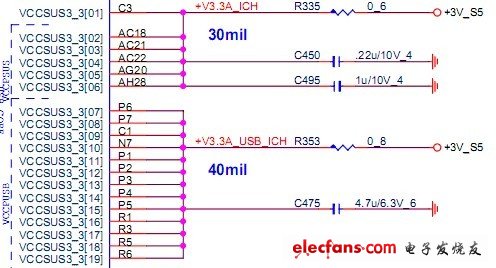

　　接下來，繼續查南橋的基本工作條件，+3V_S5 正常產生了，那有沒有正確送到南橋呢?通過 圖 紙 我 們 發 現 , 這 一 路 電 壓 經 過 了 R335 和 R353 這 2 個 電 阻 才 送 到 南 橋 的 ,翻過板子來看，暈死，R353 那里居然是個空焊盤，電阻都被人家取了，再仔細查看，發現總共有 3個電阻異常，R353 和 R244 被取走，焊盤也處理的很干凈，R351 本來是個 0 歐的電阻，現在換了一個 103 的電阻，于是把這 3 個動了手腳的電阻還原，再上電觸發，電流上到 0.25A了，查各路主供電已經產生，于是裝上假負載，測量 CORE 電壓為 1.5V 正常，但是 PG 和CPURST#卻沒有正常產生，于是懷疑 CORE 的供電芯片工作異常，于是找到 VCC_CORE產生電路對應的 PL7 和 PL8,發現其中一個電感前級有波形，而另一個電感前后級都沒有波形，卻有 1.5V 的電壓存在，排除外圍元件異常后，直接懷疑 PU3(ISL6262A)工作異常，二話不說，找個新的換上，再通電，傻眼了，情況完全一樣…猛然醒悟到，現在不是用假負載上電嗎，肯定只有一相電路工作啊，另一相電路中的電感前后級都有電壓很正常啊，因為電感本身就是隔交通直的啊，趕緊去查 PU3 的 1 腳 IMVP_PWRGD,果然已經是高電平，真恨不得給自己一巴掌，居然犯這樣的低價錯誤…趕緊去看看 CPU 上面 PG 的來源吧，果然，CPU 的 PG 信號 H_PWRGD 并不是由 PU3 的 PGOOD 提供的，而是由南橋發出來的，再仔細檢查，南橋接收的 PG 信號 ICH_PWROK 和 VR_PWRGD 已經是高電平，南橋卻還不發出 H_PWRGD,是檢測到什么條件異常嗎?慢慢查看圖紙，一個個排除，突然發現一個可疑對象，PM_THRMTRIP#這個過溫信號，馬上檢查，果然為低，于是下手查它的電路，卻發現，信號的上拉電壓是+1.05V_V_CPU_IO,而這一路電壓上的電阻 R357 居然是個 10K的電阻，而圖紙上卻是 0 歐，再仔細查看電阻，看半天居然都沒看出沒換動的痕跡，這個做手腳的人，焊功還真不錯啊…趕緊把電阻還原，再上電，OK,假負載上的 PG 和 CPURST#都已經正常產生，換上 CPU,裝上內存，上電，電流不斷跳變，搞定…總結，機器的原始故障是+3V_S5 的轉換電路故障，使這一路電壓的負載能力下降，造成機器工作后，電流增大的時候電壓下降，超過閾值后，機器就會死機或者干脆掉電保護，一手維修人員找不到具體的故障點，于是人為動了 4 個電阻，造成機器上電不全的故障。比較佩服他的焊功，R357 那個電阻我看了很久，硬是沒有看出來有動過的痕跡。
