由于電源IC內設獨立的啟動和振蕩電路。它得到供電后便能夠進入啟動和工作狀態，所以通過測關鍵腳電壓數據是否正常，便可快速判斷電源IC和相關元件是否正常。
????? 　　1、STRS6707/6708/6709
????? 　　
????? 　　下面介紹斷開STR-S6707/S6708/S6709①腳供電后，測關鍵腳電壓數據是否正常，來判斷STR-S6707/S6708/S6709故障部位。數據是由數字型萬用表測得，不同的彩電的所測數據可能會有所區別，但也應符合以下規律。電路見圖12。　　（1）斷開N901①腳
?????? ⑨腳電壓在6.4V～7.5V之間跳變，⑦腳電壓在0V，⑤腳電壓為0.91V，④腳電壓為0.88V，③腳電壓為-0.78V。
????? 　　⑨腳電壓能夠在6.4V～7.5V之間跳變，說明開關電源能夠啟動，只是因沒有自饋電電壓而工作在重復啟動與停止狀態；③腳電壓為一0.78V，說明開關管已輸入激勵脈沖電壓。若⑨腳沒有電壓。說明啟動電路異常；若⑤腳沒有電壓輸出，說明其內部的振蕩器、開關管激勵電路異常；若③腳電壓異常。說明R927、R928、C91.6或開關管異常。
????? 　　（2）斷開N901①腳且斷開C916⑨腳電壓在6.2V～7.62V之間跳變，⑤腳電壓在0.33V～0.75V之間波動，④腳電壓在0.33V～0.75V之間跳變。由于斷開耦合電容C916后。開關管沒有激勵電壓輸入。所以控制芯片處于空載狀態。其關鍵腳電壓變化范圍要大于斷開C916前所測的電壓數據。
????? 　　（3）斷開N901①腳且短接N903③～④腳?
????? ⑨腳電壓為4.11V，⑤腳電壓為0.33V，⑦腳電壓為1.03V。短接N903的③～④腳后，⑦腳電壓為1.03V，說明穩壓電路提供的誤差信號達到最大；⑤腳電壓為0.33V，說明IC601內的控制電路使⑤腳輸出的開關管激勵電壓消失；⑨腳電壓為4.11V，說明N901進入欠壓保護狀態。
????? 　　2、TDA16846
????? 　　

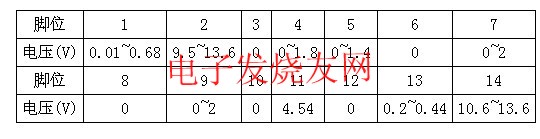

????? 　　由于TDA16846內設獨立的啟動和導通時間比較器。當TDA16846的②腳獲得供電后，便能夠進入啟動和工作狀態，斷開開關管G極后的電壓如表所示。

??????????? 腳位1234567
??????????? 電壓(V)0.01~0.689.5~13.600~1.80~1.400~2
??????????? 腳位891011121314
??????????? 電壓(V)00~204.5400.2~0.4410.6~13.6

????? 　　由于斷開開關管后，TDA16846不能獲得自饋供電電壓，所以它的各個引腳電壓是波動的。若②～14腳電壓不能跳變，說明其內部的供電電路或外接的供電電路異常；若13腳電壓不跳變，說明開關管激勵脈沖驅動等電路異常。
