很多在使用CAD的朋友不知道如何在CAD中插入光柵圖片，在CAD中插入光柵圖像很簡單，直接在菜單中選擇：插入>光柵圖像就可以將各種格式的圖片（*.bmp\*.jpg\*.tif\*.tga等）插入到圖紙中。使用插入方式，如果要將圖紙傳給其他人，必須同時將圖像文件一起發過去，否則對方打開時就看不到圖像；如果自己沒注意移動或刪除了圖像文件，自己打開圖的時候也一樣無法顯示圖像。因此經常有人問：能不能將圖像直接保存到CAD圖紙里，這樣就不用管圖像文件了。當然有辦法了！那就是將圖像以O(shè)LE的方式嵌入到CAD圖紙中。

OLE其實大家并不陌生，我們將EXCEL表格或WORD文檔直接復制粘貼到CAD圖中時就會生成一個OLE對象。是不是我們直接從圖像處理軟件中復制圖片到CAD也會變成OLE呢？是的，這樣粘貼肯定可以生成OLE，但圖片效果卻會隨軟件不同而不同。假如你用的是Photoshop(PS)，粘貼后可以直接顯示圖片，雙擊圖片可以直接返回PS對圖片進行編輯。如果你沒有裝類似PS這樣專業級的圖像處理軟件，只能使用WINDOWS附件中的“畫圖”，直接復制粘貼到CAD后確實是OLE，但卻顯示不出圖像，只能看到一個白色方塊。如果用畫圖，怎樣能粘貼正常的OLE圖像呢？其實也很簡單，你都不用先打開畫圖軟件，幾步操作就可以完成了。

操作步驟如下：

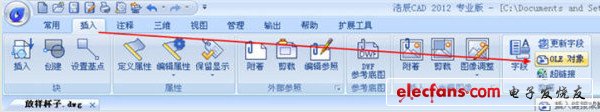

1、在菜單里選擇：插入>OLE對象，如果用功能區界面也差不多，如下圖所示。

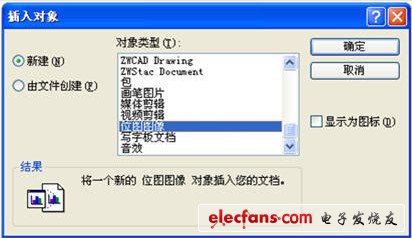

2、在“插入對象”對話框中選擇“畫筆圖像”或“位圖圖像”，如下圖所示。

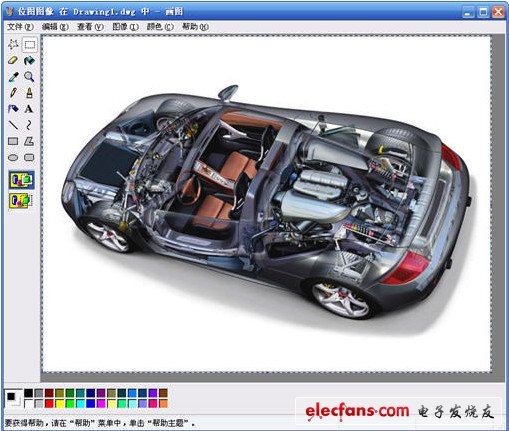

3、單擊“確定”按鈕，CAD會自動啟動 “畫圖”軟件，在畫圖軟件的菜單中選擇：編輯>粘貼來源。
4、選擇需要插入的圖片并單擊“打開”，用畫圖程序?qū)D片打開。

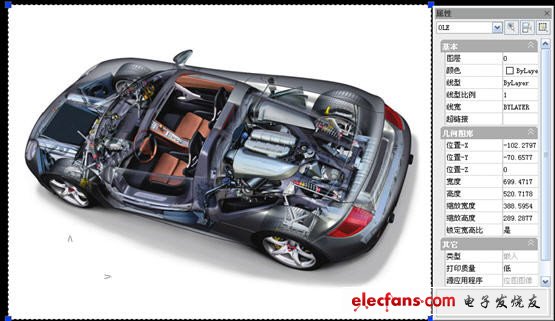

5、圖片插入好后，直接關閉畫圖軟件，圖片就會以O(shè)LE的形式嵌入當前的DWG文件中。如下圖所示。

需要注意的是，對于尺寸不大的圖片，利用這種方式將圖片直接嵌入圖紙中，雖然DWG文件的體積會有所增加，但管理起來較為方便，需要對圖片進行修改時，只需雙擊圖片，浩辰CAD會自動啟動畫圖程序，用戶可以直接對圖片進行修改。但是，當圖片的尺寸較大時，這種方式不但會導至DWG文件變得很臃腫，而且圖片嵌入的速度極慢，極大影響工作效率，所以，如果要嵌入的圖片較大，建議不要采用這種方式。
其實，CAD提供了多種圖片插入方式，以滿足用戶的不同需求。比如，將圖片以圖像參照的方式插入DWG中，不但不會增加DWG文件的體積，而且即便是圖片的尺寸非常大，插入速度也不會受到明顯的影響。
