益海嘉里的油籽及谷物業務將大豆、油菜籽、花生、葵花籽、芝麻籽、棉花籽和谷物（小麥及水稻）加工為食用油、飼料粕、米面、谷物和豆奶粉相關產品。

在生產過程中消耗大量的電能，所以電費一直居高不下，電能質量狀況也是通過治理廠家或者供電局來了解，沒有專業的電能質量分析儀工具來驗證。整個生產過程對電能質量狀況無法掌握，更無法找到合適的節約耗電的方法。

工廠供配電體系中能耗最多的是電力變壓器及配電線路。由于市場需求的變化和工廠生產工藝的改動，通常呈現按規劃裝備的電力變壓器容量與實踐負荷不相匹配的狀況，例如變壓器容量過大、負載率低，變壓器損耗大；配電線路粗細和長短不合理、不標準，也致使線路損耗大幅度增加。

基于以上測試難題，客戶沒有相應的檢測手段，包括主要關心的功率、諧波、線損、功率因數等功能。

福祿克工程師親自攜帶福祿克三相電能質量分析儀Fluke 435-II 來到工廠，進行現場電能監測。福祿克工程師換上專業工作服、佩戴安全帽、高壓防電弧面罩、10000 V 高壓絕緣手套等裝備，詳細地進行了客戶關心的電壓電流頻率、功率、諧波、功率因數等測試。

現場電壓380 V，電流兩千多安培；高壓母排之間距離很近，電流環穿插比較危險，并且母排裝在柜子底部距離地面半米深，測試難度很大（如下圖）。測試完成后，F(xiàn)luke 435-II 生成了詳盡的電能質量報告，客戶對我們儀器的功能贊口不絕。

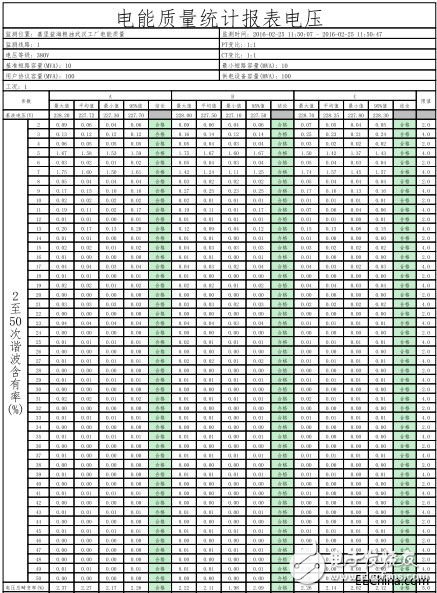

通過福祿克公司專用報表軟件得出，電壓諧波報表如下：電壓總畸變率2.2 %，符合國標規定的5 %，功率因數0.97，這項指標良好，并且客戶告知供電局也會有針對性的獎勵。

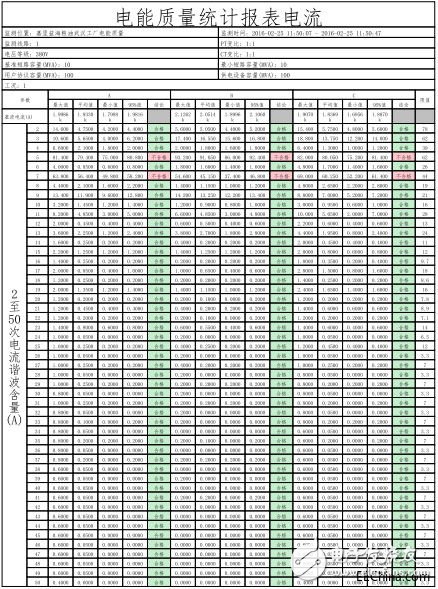

下圖為電流諧波圖，存在3 次和5 次諧波輕微超標。通常諧波會導致大量的電能量浪費，造成較大的經濟損失。此諧波產生的原因可能是由于三相不平衡或者是由非線性負載造成，會對電網系統造成一定的污染。

諧波

諧波產生的原因主要有：由于正弦電壓加壓于非線性負載，基波電流發生畸變產生諧波。主要非線性負載有UPS、開關電源、整流器、變頻器、逆變器等。

諧波電流是一切諧波問題的根源，諧波電壓也是由于諧波電流導致的。因此，一般在研究諧波導致的危害時，主要指諧波電流的危害。

第一：導致電纜過熱

諧波電流流過電纜時，會導致電纜過熱。造成這種現象的原因是交流電流的趨膚效應。趨膚效應是交流電流流過導體時，向?qū)w的表面集中的一種物理現象，電流的頻率越高，電流越向?qū)w表面集中。由于趨膚效應，當頻率較高的諧波電流流過導體時，導體的有效截面積小于導體的實際截面積。截面積小，意味著有更大的電阻，也就意味著會產生更大的熱量。當頻率較高的諧波電流流過導體時，導體呈現的電阻比基波電流要大，因此同樣幅度的諧波電流比基波電流產生更大的熱量。

第二：導致變壓器過熱

諧波電流流過變壓器時，會導致變壓器發出額外的熱量，使變壓器在沒有達到額定功率時便出現溫度過高的現象，導致變壓器的實際容量降低。

第三：導致變無功補償裝置損壞

諧波電流對無功補償裝置的影響也很常見，這實際已經成為企業進行節能技術改造中不可回避的問題。節能改造中大量使用變頻器，而變頻器產生嚴重的諧波電流。
