BCNet-S7PPI用于西門子S7-200以太網編程下載、數據監控，同時支持S7-200 SMART、億維、合信等PLC。

BCNet-S7PPI直通型： BCNet擴展的DSUB9針母口，可以連西門子觸摸屏(西門子文本TD200/TD400、TP/OP)、多主站電纜、通訊板卡;

BCNet-S7PPI橋接型：BCNet擴展的DSUB9針母口，可以連非西門子觸摸屏，如昆侖通態、威綸、臺達、步科等。

功能：

1、支持多主站通訊，不占用通訊口，擴展口可以連觸摸屏或其他主站。

2、波特率自適應。

3、自動查詢主站地址，顯示地址列表。

4、直接安裝在PLC的PPI通訊口上，無需外接電源。

5、支持西門子S7以太網通訊驅動，包括MicroWIN、WinCC以及SIMATIC NET等。

6、用戶可以按照BCNetS7協議采用高級語言編程(如VB、VC、C#等)，實現與S7-200的數據通訊，方便開發生產管理系統。

7、免費提供BCNetS7 OPC服務器。

8、BCNetS7 DX功能，通過簡單的配置即可實現在兩個PLC之間交換數據。

9、 集成ModbusTCP服務器，支持FC1、FC2、FC3、FC4、FC5、FC6、FC16，Modbus數據區自動映射至S7-200數據區。

10、支持24個以太網TCP/IP連接，允許24臺PC同時采集PLC數據。

11、與R-Net 3G/4G系列配合，可以實現設備的遠程維護和數據監控。

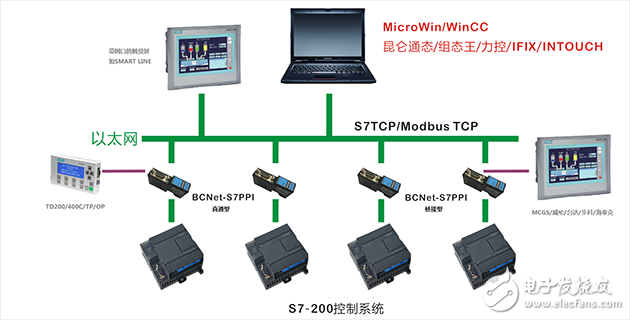

典型應用：網口編程下載、上位監控、設備聯網。BCNet擴展口不占用S7-200的通訊口，可以連西門子觸摸屏或非西門子觸摸屏。

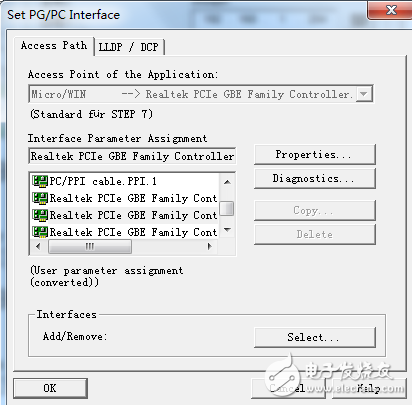

應用? (1)：支持西門子以太網驅動，MicroWIN連S7-200時，與連CP243-1類似，S7-200無需組態。

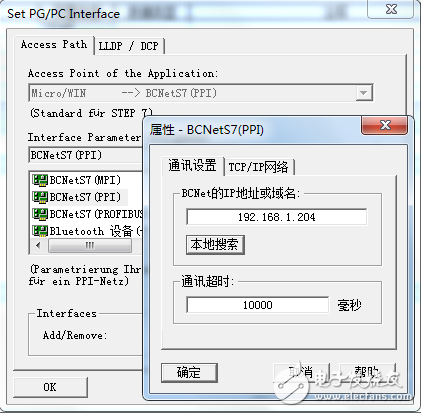

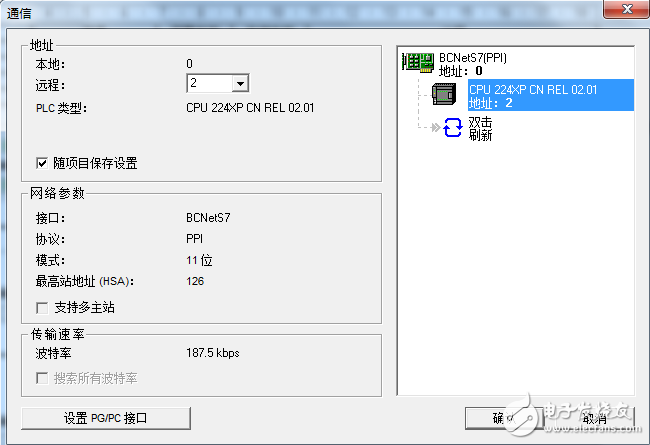

應用 (2)：支持BCNetS7(PPI)驅動。

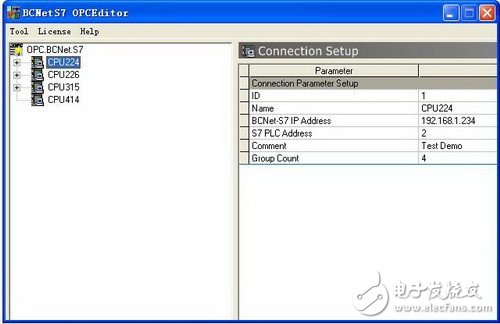

應用(3)：免費的BCNetS7 OPC服務器，無連接數和點數的限制，支持SOCKET編程，方便開發生產管理系統。

實例(1)：WinCC通過TCP/IP通道直連S7-200。

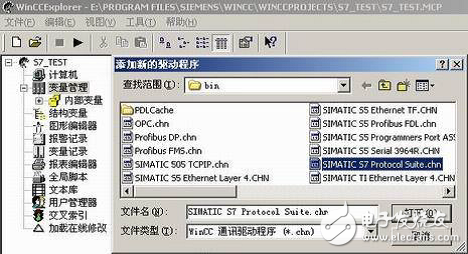

(1)打開WINCC軟件，新建一個項目，右鍵“變量管理”，選擇“添加新的驅動程序”，選擇“SIMATIC S7 Protocol Suite.chn”。

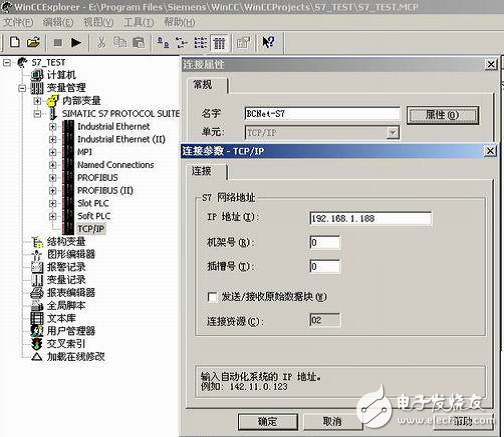

(2) 右擊“TCP/IP”連接，選擇“新驅動程序的連接”，定義一個連接名，點擊“屬性”，在“IP地址”處填入BCNet-S7PPI的IP地址，點擊“確定”。

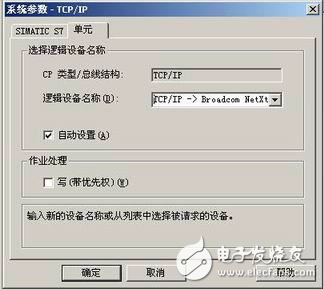

(3)右擊“TCP/IP”連接，選擇“系統參數”，在“單元”選項中的“邏輯設備名稱(D)”中選擇“TCP/IP->你的網卡”。

實例(2)：可作為S7-200、S7-200 SMART的ModbusTCP服務器，允許ModbusTCP客戶機訪問。

更多產品：BCNet-S7MPI、BCNet-FX、BCNet-Q、BCNet-CP、BCNet-CJ。
