實驗 相敏檢波器實驗
實驗目的：
說明由施密特開關電路及運放組成的相敏檢波器電路的原理。
實驗原理：

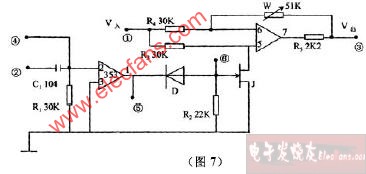

相敏檢波電路如圖（7）所示：圖中①為輸入信號端，②為交流參考電壓
輸入端，③為檢波信號輸出端，④為直流參考電壓輸入端。
當②、④端輸入控制電壓信號時，通過差動電路的作用使D和J 處于開或
關的狀態，從而把①端輸入的正弦信號轉換成全波整流信號。

實驗所需部件：
公共電路實驗模塊（相敏檢波器、移相器、低通濾波器）、音頻信號源、
直流穩壓電源、電壓表、雙線示波器
實驗步驟：
1、連接主機與實驗模塊電源線，音頻信號輸出接相敏檢波輸入端①。
2、直流穩壓電源2V 檔輸出（正或負均可）接相敏檢波器④端。
3、示波器兩通道分別接相敏輸入、輸出端，觀察輸入、輸出波形的相位關系和幅值關系。
4、改變④端參考電壓的極性，觀察輸入、輸出波形的相位和幅值關系。由此可以得出結論：當參考電壓為正時，輸入與輸出同相，當參考電壓為負時，輸入與輸出反相。
5、將音頻振蕩器00 端輸出信號送入移相器輸入端，移相器的輸出與相敏檢波器的參考輸入端②連接，相敏檢波器的信號輸入端①接音頻00輸出。
6、用示波器兩通道觀察附加觀察插口⑤、⑥的波形。可以看出，相敏檢波器中整形電路的作用是將輸入的正弦波轉換成方波，使相敏檢波器中的電子開關能正常工作。
7、將相敏檢波器的輸出端與低通濾波器的輸入端連接，低通輸出端接數字電壓表20V 檔。
8、示波器兩通道分別接相敏檢波器輸入、輸出端。
9、適當調節音頻振蕩器幅值旋鈕和移相器“移相”旋鈕，觀察示波器中波形變化和電壓表電壓值變化，然后將相敏檢波器的輸入端①改接至音頻振蕩器1800輸出端口，觀察示波器和電壓表的變化。
由上可以看出，當相敏檢波器的輸入信號與開關信號同相時，輸出為正極性的全波整流信號，電壓表指示正極性方向最大值，反之，則輸出負極性的全波整流波形，電壓表指示負極性的最大值。
10、調節移相器“移相”旋鈕，利用示波器和電壓表，測出相敏檢波器的輸入Vp-p 值與輸出直流電壓的關系。
11、使輸入信號與參考信號的相位改變1800，得出實驗結果。
注意事項：
相敏檢波器實驗插口端的序數從左至右，從上至下為①—⑥號。
