OLED具備自發光、不需背光源、對比度高、厚度薄、視角廣、反應速度快、可用于撓曲性面板、使用溫度范圍廣、構造及制程較簡單等優異特性，被認為是下一代的平面顯示器新興應用技術。目前OLED的驅動大部分都是基于STM系列ARM芯片和傳統FPGA芯片。為適應Xilinx最新平臺Zynq的人機交互需要，提出一種基于Zynq的OLED驅動設計方法。文章闡述了OLED的特性和SPI控制方式，給出了設計流程和硬件電路圖。利用Zynq的PL部分完成了OLED驅動的IP核，利用Zynq的PS部分實現了OLED的驅動程序設計。通過AXI總線實現PL和PS的通信。最后通過測試程序，實現了字母、數字和點陣圖像的實時顯示。解決了基于Zynq器件在廣電儀器和電力儀表儀器中人機交互的工程技術，具有集成度高、可移植性強和通用性好等優點。

　　1 引言

　　隨著近幾年嵌入式技術的飛速發展和廣泛應用，人機交互成為嵌入式設備的迫切需要。為適應Xilinx最新平臺Zynq的人機交互需要，提出一種基于Zynq的OLED驅動設計方法。

　　有機發光二極管（OrganicLight－EmittingDiode，OLED）由于同時具備自發光、不需背光源、對比度高、厚度薄、視角廣、反應速度快、可用于撓曲性面板、使用溫度范圍廣、構造及制程較簡單等優異特性，被認為是下一代的平面顯示器新興應用技術。

　　Xilinx最新平臺Zynq將處理器的軟件可編程能力與FPGA的硬件可編程能力實現完美結合，以低功耗和低成本等系統優勢實現良好的系統性能、靈活性和可擴展性。

　　目前OLED的驅動大部分都是基于STM系列ARM芯片和傳統FPGA芯片。在Zynq上，Xilinx提供了Linux演示實例，但無裸機源碼，無法滿足實時性比較強的工程實際需求。

　　文章詳細闡述了基于Zynq的OLED驅動設計步驟和方法，并且在基于Zynq的開發板ZedBoard上實現了實時顯示字母、數字和點陣圖像，為Zynq在儀器儀表領域實現人機交互提供了技術支撐。

　　2 OLED驅動設計流程

　　Zynq是一個ARMPS＋PL結構，其中PL部分就是傳統意義的FPGA，可以方便地定制相關外設IP，也可以進行相關的算法設計，和使用普通FPGA完全一樣。如果不使用PL，Zynq的PS部分和普通的ARM開發一樣。Zynq最大的特點是可以利用PL部分靈活地定制外設，掛在PS上，而普通的ARM，外設是固定的。因此，Zynq的硬件外設是不固定的，這也是Zynq靈活性的一個表現。OLED在Zynq上是連接在PL上，因此需要把OLED對應引腳掛在PS的硬件上，然后設計OLEDIP核，再通過SDK設計驅動程序，OLED驅動設計流程如圖1所示。

　　ZedBozrd控制OLED的主要方法是：自行設計一個IP核，對OLED的6個控制信號和電源信號進行邏輯設計和引腳約束，通過AXI總線，把OLED的IP核和PS聯系起來。在PS部分編寫相應的驅動程序，即可實現對OLED的控制，如圖2所示。

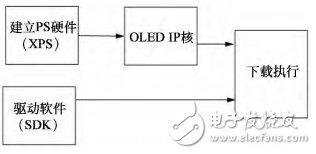

　　圖1 OLED驅動設計流程

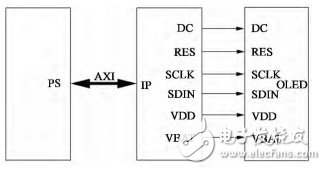

　　圖2 OLED系統設計圖

　　因此，要實現OLED顯示功能，主要做以下幾個方面工作：設計Zynq硬件系統（PS部分）、設計自己的IP核和PS部分驅動程序設計。
