電路功能與優勢
將 ADRF6702 IQ調制器和 AD9122 16位雙通道1.2 GSPS TxDAC結合使用可滿足現代高水平QAM或OFDM無線發射器（如圖1所示）的動態范圍要求。該電路的動態范圍出色，足以同時支持ZIF（零中頻/基帶）和CIF（最高200 MHz至300MHz的復合中頻）。AD9122可選最高8×插值和一個32位NCO，以獲得超精細中頻靈敏度。
發射器的整體性能和直接組成信號鏈的組件動態范圍息息相關。在使用DAC和IQ調制器的混合信號發射器中，這類組件的本底噪聲和失真特性決定了信號鏈的整體動態范圍。但是，DAC的本底噪聲也可能由于采樣時鐘抖動而變得更嚴重，而且IQ調制器性能取決于其本地振蕩器（LO）的噪聲和雜散特性。因此采樣時鐘和LO發生采用高性能組件是高性能發射器的關鍵所在。
此外，在PCB板上盡量靠近DAC和調制器的位置產生這些信號并使用一個外部參考源也可大大簡化設計。單獨產生采用時鐘和LO（LO絕大多數為數GHz信號）并且與DAC和IQ調制器保持一定距離，要求十分謹慎地處理PCB布局。哪怕最細微的布局錯誤都可能會引起這些關鍵信號發生耦合，并降低整體信號鏈性能。
信號鏈性能也很大程度上取決于DAC/ IQ調制器接口濾波器。為優化性能，建議在仔細分析所需系統規格后再設計這款無源濾波器。
ADRF6702包括一個板載分?jǐn)?shù)PLL用于LO生成，這樣只需一個低頻參考（一般低于100 MHz）即可合成IQ調制器LO。在AD9516 時鐘發生器內使用PLL允許一個參考同時為ADRF6702產生DAC采樣時鐘和PLL參考。
圖1中的電路使用AD9516-0構建而成，也可選用AD9516系列的其他產品，具體取決于所需的內部VCO頻率。
?
圖1. AD9122、ADRF6702和AD9516用于高動態范圍發射器
電路描述
配有內部LO合成器、合成器IQ調制器接口的ADRF6702 IQ調制器
ADRF6702 IQ調制器是一種具有多種特性的獨特器件。除出色的動態范圍外，它還包括一個分?jǐn)?shù)-N PLL，允許編程設置低于25 kHz的離散LO頻率步進，同時仍保持足夠小的整體頻率倍增以避免從參考到合成器輸出的相位噪聲激增。
ADRF6702的另一特點是IQ調制器的2分頻架構。傳統IQ調制器接受1倍所需LO的LO輸入頻率。在內部，分布式RC網絡從單LO頻率輸入產生所需的同相和正交LO信號。因?yàn)檫@屬于無源RC網絡，所以實現正交調制精度的帶寬有限。而且，為獲得出色的正交精度，外部LQ應保持頻譜純凈。這種傳統LO調制器架構在LO上所產生的諧波可能會降低整體調制精度。為此，當使用PLL合成器來產生IQ調制器所需的LO信號時，往往需要在IQ調制器LO輸入端配置一個窄過渡帶的帶通或低通濾波器。
在ADRF6702的2分頻LO架構中，內部使用一個簡單數字分頻器在較寬頻帶上產生近乎完美的正交。PLL合成器內部產生2倍LO，所以不必在PCB周圍分配，并且因?yàn)?倍LO架構只受LO信號沿而非頻率成分影響，故在合成器和IQ調制器LO之間無需配置任何濾波器。
?
圖 2. DAC輸出頻譜，藍色實線表示基帶信號和圖像，紅色虛線表示DAC正弦函數
信號采樣至RF、總本底雜散
基帶信號通過數個步進一直到達RF發射頻率。該信號在離散（采樣）域開始并由DAC合成至模擬域。這一步導致DAC產生圖像和失真積。如圖2所示，沒有失真的理想DAC將會產生多幅基帶信號圖像，隨后必須在調制前加以濾波。使用諸如AD9122系列的插值濾波器可以抑制大多數圖像能量，但仍需要在DAC和調制器之間配置一個模擬接口濾波器。不過需要權衡取舍DAC插值和模擬濾波器的階數。DAC插值速率越高，所需的模擬濾波器階數越低，反之亦然。作為示例，圖3顯示了使用4倍插值時的DAC輸出頻率波形。
?
圖3.使用4倍插值的DAC輸出頻譜，藍色細線表示DAC插值轉移函數
多種RF雜散分量并存
由于調制積、失真積和LO頻率的整數倍，該信號鏈可能會大幅增加雜散分量。如果我們考慮所有討論過的潛在雜散根源，雜散成分包括：
（j × LO_freq） + （k × DAC_sample_rate） +
（l × DAC_NCO_freq） + （m × DAC_input_IF）
其中j、k、I和m均為正無窮大和負無窮大之間的整數。
DAC/調制器無源接口濾波器
在DAC和IQ調制器之間的模擬接口是縮減整體雜散頻譜的關鍵。在DAC和IQ調制器之間的接口濾波器設計必須考慮多方面性能。
濾波器拓?fù)洹㈦A次和3 dB截止頻率
直流時，DAC的負載阻抗等于與IQ調制器輸入阻抗并聯的DAC端接電阻（一般為100 Ω差分阻抗）。IQ調制器阻抗往往》1kΩ，所以通常在IQ調制器輸入端接一個分流電阻，以產生一個類似于源阻抗的負載阻抗。濾波器源阻抗和負載阻抗不相等以及信號走線寄生電容可能會在濾波器通帶中產生不必要的紋波。
PCB布局。如圖4所示，ADRF6702 IQ 調制器上的I和Q基帶輸入位于器件的相對沿。注意在虛線圓圈內的濾波器布局。為了將DAC輸出信號路由至這些引腳，走線必須向上再向下折回到ADRF6702.上的基帶引腳。這些差分信號走線長度應相等，并且任何轉向均應采用45°角。如果不遵守上述建議，濾波器響應中的帶內波紋、相位或幅度響應可能會降低。注意，利用這個濾波器拓?fù)洌梢圆罘中问绞褂眠@些電容（跨信號路徑），或者也可在信號路徑與接地焊盤間放置濾波器電容，以共模連接方式使用。在一些條件下（本文稍后討論），共模電容比差分模式電容性能更佳。
為了獲得最佳濾波器性能，這些走線應該為100 Ω差分或每條線50 Ω。注意，利用典型FR4材料，T/W比為2:1時需要一條50 Ω的走線。如果需要更高阻抗的走線，應明白走線阻抗是T/W的非線性函數（T=電路層厚度，W=走線寬度）。線越細，阻抗越高。在典型FR4層厚時，100 Ω線可以變得超細，通常接近最低設計限制。上述問題的一個解決辦法是取消走線底下的接地層，并在PCB板的第三層上放上另一個接地層。這可以有效加倍T并允許使用更寬的走線。
圖4. 發射器、DAC/調制器接口濾波器部分的PCB布局
DAC_MOD接口濾波器拓?fù)?/strong>
圖5所示為一種典型拓?fù)洌槍?00 Ω差分輸入和輸出阻抗產生5階最平坦的巴特沃茲響應。實際響應如圖6所示。該濾波器在源阻抗和負載處使用4.6 pF電容。
這個數量級的電容（《20 pF）代表具有高截止頻率的濾波器。在使用這類較小電容值時寄生電容可能對頻率響應有顯著影響。
?
圖5. DAC/調制器接口濾波器拓?fù)洹?階巴特沃茲、3 dB BW = 220 MHz、100 Ω差分輸入輸出阻抗
?
圖6. 圖5所示濾波器拓?fù)涞念l率響應
DAC和失真相關雜散分量
本來使用DAC插值濾波器就可以減少調制器輸入端的雜散成分，因此也可以降低RF輸出端的雜散成分。但是，仍可能會存在明顯的雜散成分。圖7顯示在下列條件下IQ調制器的RF輸出頻譜。
FLO = 1940 MHz
DAC 輸入數據速率 = 300 MSPS
DAC 插值 = 4×
DAC 頻率 = 150 MHz
DAC 輸入IF頻率 = 8 MHz
注意，最強的雜散分量（不含2098 MHz基頻）為2400 MHz DAC時鐘分量的2倍。這可能由于DAC輸出的共模和差模分量包含某些來自DAC時鐘的頻譜。IQ調制器輸入的共模抑制可消除大部分此類信號，但它仍包含大量能量。接下來的2062 MHz 和2242 MHz兩個最高雜散也似乎和DAC時鐘雜散相關。2242 MHz的雜散可以輕松表示成2 × （DAC時鐘– DAC基頻 ） = 2400 ? 158。2062 MHz的雜散沒有這么明顯，但差不多是（3 × LO） ? （3 × DAC clock） ? 158 = 5820 ? 3600 ? 158。如果上述分析無誤，并且可以在IQ調制器輸入端抑制DAC時鐘的共模分量，那么應該能夠大幅降低雜散。
圖7. IQ調制器RF輸出，缺少DAC/IQ調制器濾波器，LO = 1940 MHz，DAC輸入中頻 = 8 MHz，DAC NCO = 150 MHz， RF = 2098 MHz
如圖8所示，應用差分巴特沃茲濾波器可以大幅降低雜散水平。最強的雜散仍位于2062 MHz、2242 MHz，而2× DAC時鐘雜散則位于2400 MHz處。所有三種雜散分量均已大幅降低。
圖8. 使用5階巴特沃茲濾波器、差分電容的RF頻譜
改變接口濾波器的拓?fù)渫ǔ？梢蕴岣逥AC/IQ調制器接口的共模抑制性能。在圖9中，從濾波器輸入兩側和濾波器輸出兩側到接地，共模電容（9.0 pF）取代了輸入和輸出4.7 pF電容。這不會改變整體差分濾波器模式響應，但會影響此板的RF整體雜散成分。在2062 MHz和2242 MHz處的上述諧波降低至數dB，同時2× DAC時鐘分量約降低15dB，接近本底噪聲。
此處所示的拓?fù)浜徒Y(jié)果可能因布局而異，所以設計人員最好先進行濾波器布局實驗，特別要注意混用差模和共模電容可以實現最低的整體本底雜散。
圖9. 使用5階巴特沃茲濾波器、在DAC調制器濾波器中組合使用差模和共模電容的RF頻譜
合成器路徑和PLL相位噪聲
如圖1所示，此電路使用一個外部參考，為ADRF6702的PLL產生AD9122 DAC采樣時鐘和參考時鐘。AD9516是確保靈活性的關鍵。AD9516內置一個PLL和集成VCO。它還包含若干輸出，支持差分LVPECL、LVDS或單端CMOS編程，且每個輸出路徑均具有獨立的分頻器設置。在該電路中，其中一個輸出路徑用于DAC時鐘，而另一路輸出則用于ADRF6702分?jǐn)?shù)-N PLL的參考輸入。
在ADRF6702中使用分?jǐn)?shù)PLL有兩個好處。第一，分?jǐn)?shù)PLL允許超精細地調諧輸出LO。例如，在輸入頻率為38.4 MHz、ADRF6702編程MOD值為1536時，LO可按25 kHz增量編程設置。第二，參考頻率不必等于LO頻率/分頻比，而且還可以高很多，使分頻比降低。因?yàn)檩敵鱿辔辉肼暫蛥⒖枷辔浑s散乘以分頻比成函數關系，這意味著RF下本身具有低相位噪聲。
合成器系統的一大關鍵指標是個別PLL和分頻器所疊加的相位噪聲量。圖10所示為頻譜分析儀在進行測量時的本底噪聲（綠線）、參考發生器相位噪聲（紅線）以及RF頻率為1961 MHz，LO為1940 MHz時的輸出相位噪聲（黃線）。在AD9516和ADRF6702中使用PLL組合確實可以明顯產生更高的近載波相位噪聲（偏移載波低于500 kHz），但不會明顯增加系統的寬帶噪聲。AD9516和ADRF6702內VCO的環路濾波器在測量電路內均設為約100 kHz帶寬。可通過降低這些環路濾波器的帶寬來減少近載波相位噪聲。請仔細查閱系統規格，再?zèng)Q定給定系統可忍受的近載波相位噪聲。
圖10. 頻譜分析儀本底噪聲、參考相位噪聲和RF輸出相位噪聲
常見變化
如最后一節所述，可以通過改變環路濾波器的帶寬來調節PLL性能。您必須考慮如何在環路濾波器帶寬和頻率建立時間之間達成平衡。如果使用AD9122之類的DAC，DAC NCO也可用于精細跳頻，但由于NCO要求通過SPI端口來編程，跳頻速度仍有所限制。諸如AD9520 和 AD9523 的最新時鐘合成和分布式器件可提供改進的相位噪聲性能。
電路評估與測試
EVAL-CN0243-EB1Z評估板需要下列信號生成和基本測量設備和軟件。
設備要求
5 V電源
低相位噪聲參考信號源（10 MHz至200 MHz范圍 @ +3 dBm），Rohde & Schwarz SMA100，低噪聲選項或相當選項。
高動態范圍頻譜分析儀，Agilent E4440A或同類產品
ADI EVAL-ADF4XXXZ USB適配器
軟件
DPG2軟件（DPG附帶）
圖11. EVAL-CN0243-EB1Z評估板
圖12. 參考測試設置
設置與測試
請遵守下列操作步驟以正確運行EVAL-CN0243-EB1Z評估板。
在上電前，連接所有儀器、USB適配器和電纜，如圖13所示。
僅需要提供一個5V電源。該電源應接到EVAL-CN0243-EB1Z評估板的香蕉插座（female banana plug）。確保電源正確連接，然后接通+5 V電源。此時總電流應顯示為850 mA至900 mA。
DPG2軟件內含一個用于AD9122編程的GUI。通過編程設置AD9122的正確插值速率和NCO（視需要）。
DPG2軟件自動開啟。如果所有電纜和軟件工作正常，則軟件應能識別DAC輸入數據速率，并顯示DPG界面的右下角。注意，此數據速率應等于圖13中的DAC采樣速率（614.4 MSPS）除以AD9122的編程插值速率。
注意，在激活并編程各種器件時，電流隨之上升。在這步操作結束后，根據DAC采樣速率，電流應介于1.4A和1.5A之間。
使用DPG2軟件創建一個波形（提供單音、多音或通信標準信號）。開始時應使用?8 dB的數字延時來優化DAC/ADRF6702組合的線性度。還應在DPG2界面內選擇復數信號生成。在波形創建完畢后，使用界面內的“加載”和“播放”按鈕將數字模式載入DPG內存中。
啟動ADRF6702圖形界面。開始時，在ADRF6702圖形界面中唯一需要選擇的是輸入?yún)⒖碱l率和LO輸出頻率。要編程設置這些值，請?jiān)贏DRF6702界面頂部中心點擊參考輸入頻率或LO輸出值。將會出現另一個窗口，供您輸入上述值。切記：輸入值后，用戶必須回車返回，確保值輸入界面內。
ADRF6702編程是設置EVAL-CN0243-EB1Z評估板的最后一步。例如，如果DPG2產生一系列信號音（20 MHz至25 MHz，1MHz間隔）@ ?8 dB延時，且ADRF6702的LO編程設定為1940 MHz，則頻譜形狀應類似于圖14所示。
?

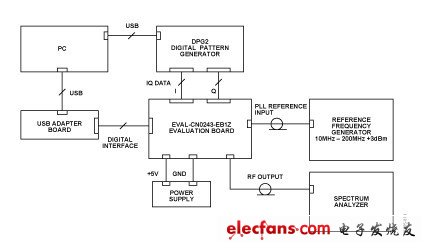

圖13. 測試設置功能框圖
?

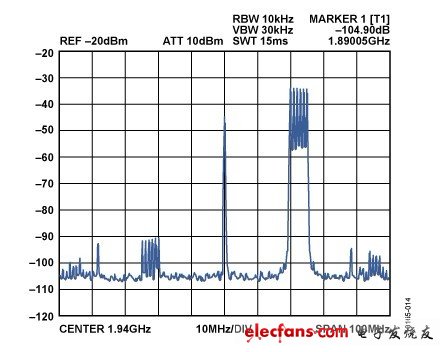

圖14. ADRF6702 RF輸出端LO頻率為1940 MHz，所需邊帶失調為+20 MHz，干擾邊帶失調為?20 MHz時的復數多音信號頻譜
