“精密轉換器在使用過程中，轉換器外接參考源精度和溫度漂移是誤差的主要來源?！睆埦附榻B道。其中漂移一般考慮的是隨溫度的漂移，但在高精度的系統中還要考慮到隨時間的漂移，而在高精度轉換器中，參考電壓的初始精度的誤差也是系統誤差很重要的來源。另外，在高精度轉換器中，選用器件的低頻噪音必須小于1LSB。
那么在選用參考源和放大器等外圍設備時如何權衡這些誤差呢，在此，張靖為我們介紹了ADI的兩款工具，設計者無需對器件進行繁瑣的誤差計算，直接選擇器件型號即可在工具中測定其在系統中的誤差，也可根據系統的誤差要求選擇器件。
下面是這兩款工具使用實例:
1.Reference + Converter Wizard
該套工具為單機版，需要下載使用，地址如下：
?

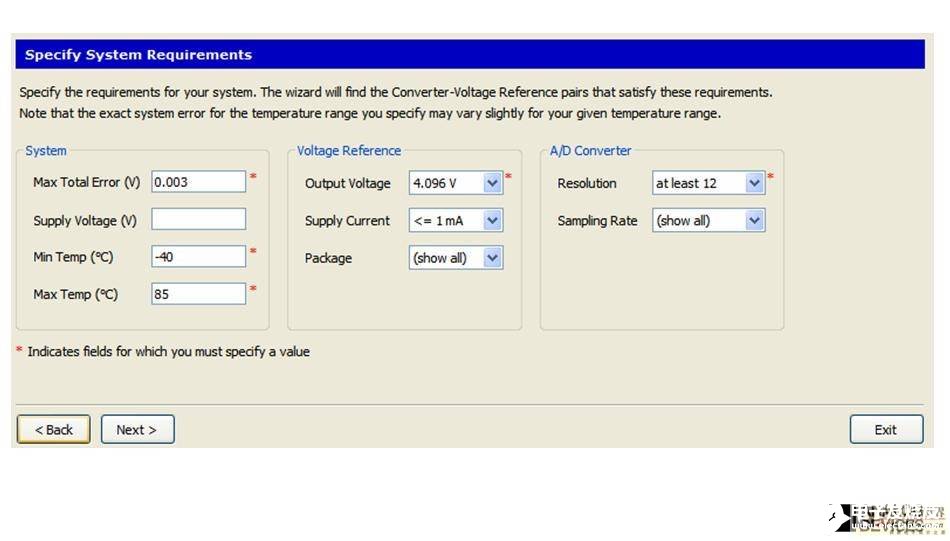

這是基準＋轉換器搜索向導的截屏。用戶可以輸入對于系統誤差、參考源和轉換器的要求然后進行搜索。
?

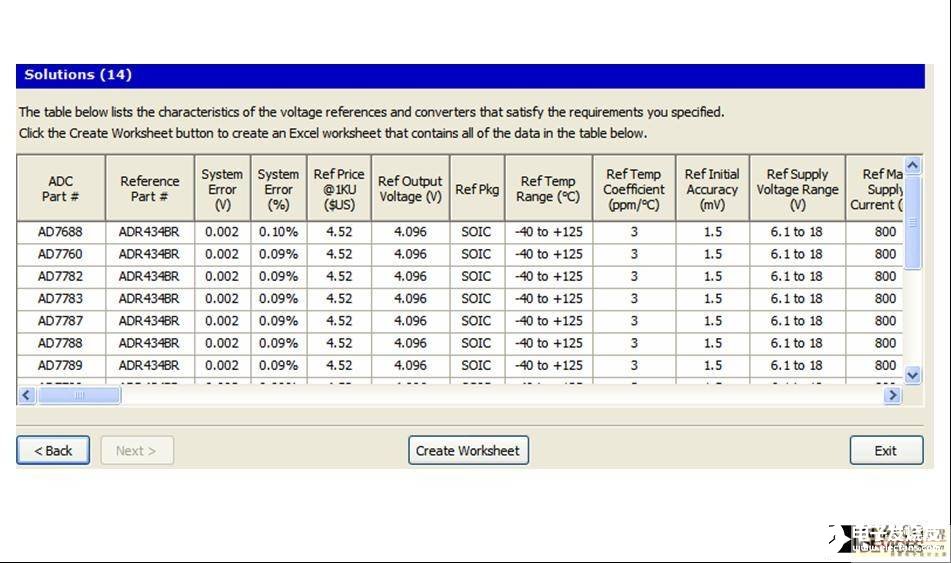

這是根據用戶前一屏輸入的內容搜索得到的推薦使用的基準和轉換器的組合。
2.Amplifier(and more)Parametric Search
這是一款在線工具，鏈接地址如下：
?

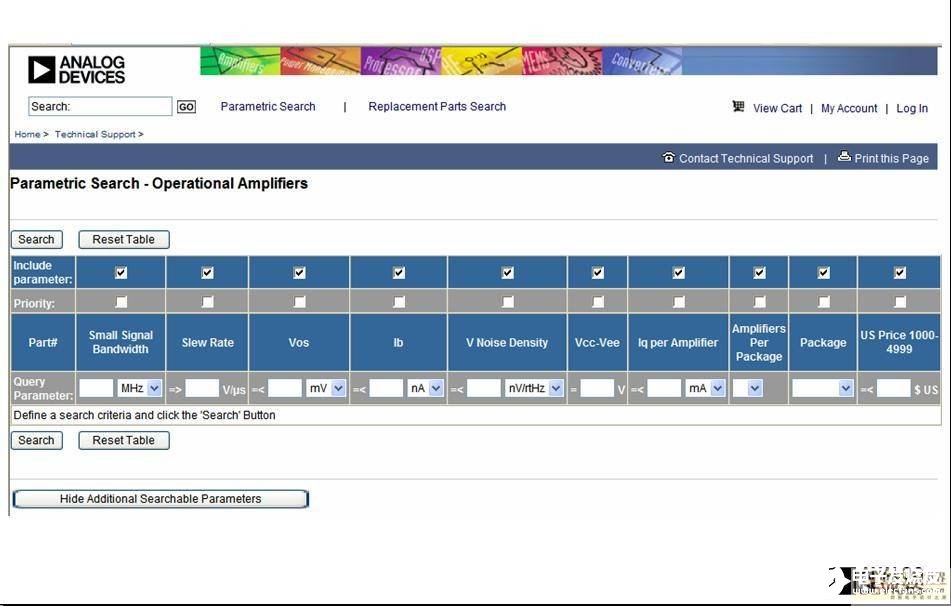

這是放大器選型在線工具的截屏，用戶可以輸入他們希望的運放的參數進行搜索。
?
這是根據輸入參數得到的搜索結果。
ADI的兩款轉換器產品：
??? AD9653 ADC專為醫療成像和通信應用而設計，具有高通道密度、低功耗和小尺寸等特性，可為系統工程師提供更高的設計靈活性和更低的每通道數據轉換成本。
??? AD9653 16位4通道ADC支持MRI（核磁共振成像）系統、醫療超聲以及工業目視檢查系統和無損超聲等其他高端成像應用的較高通道密度，采用非磁性封裝，可在MRI系統的磁場環境中安全使用。這使得這些轉換器可以放置在距離目標信號更近的地方，因而可以提高圖像質量和圖像吞吐量，同時減少整體元件數量。
??? 該新款4通道ADC還適合基于MIMO（多路輸入、多路輸出）無線電、3G基礎設施設備及其他無線通信應用，具有小封裝尺寸、低功耗以及功耗調節功能，是毫微微和微微蜂窩基站設計的理想選擇。
??? 主要特性：
? 低功耗：每通道164 mW（125 MSPS），功率選項可調整
? 高動態范圍：
信噪比(SNR)：76.5 dBFS (70 MHz，VREF = 1.0 V)
信噪比(SNR)：77.5 dBFS (70 MHz，VREF = 1.3 V)
無雜散動態范圍(SFDR)：90 dBc（至Nyquist頻率）
? 650 MHz全功率模擬帶寬
? 串行LVDS數字輸出（ANSI-644或與IEEE-1596.3類似的低功耗模式）
? 小型封裝：7 mm x 7 mm、48引腳LFCSP
? 與AD9253 14位4通道轉換器和AD9633 12位4通道ADC轉換器引腳兼容，可輕松升級系統性能。
最佳性能和最小封裝的nanoDAC+
??? AD568xR nanoDAC+系列16、14、12位分辨率四通道數模轉換器，均采用節省空間的16引腳LFCSP 或TSSOP 表貼封裝，擁有業界最佳的直流性能（INL、失調誤差和增益誤差），可選片內或外部基準電壓、SPI或I2C控制接口。諸如PLC I/O卡、數字示波器、信號發生器以及光學模塊等需要低功耗、軌到軌、單電源數模轉換器的應用，將受益于AD568xR系列所提供的業界領先性能。
??? AD5686R四通道數模轉換器的特性和優勢：
相對精度高（16位精度，最大±2LSB）—適合開環應用
?2.5 V、 2 ppm/°C片內集成基準電壓和低漂移節省電路板空間，且無需溫度校準。
16引腳小型3mm x 3mm芯片級LFCSP封裝，適合尺寸不斷縮小的電路板（例如光學模塊、PLC I/O卡）
4kV HBM ESD額定值提升了穩健性
可選分辨率（16、14或12位）及接口（SPI或I2C）允許用戶進行精確選擇，并且擁有引腳兼容的升級／降級路徑
提供高、中級性能等級（B或A），可匹配特定系統性能需求及成本目標。
