加利福尼亞州米爾皮塔斯 （MILPITAS， CA） – 2016 年 2 月 22 日 – 凌力爾特公司 （Linear Technology Corporation） 推出 18 位、8 通道 1Msps 多路復用輸入逐次逼近寄存器 （SAR） 型 ADC LTC2335-18，該器件具獨立的可配置輸入范圍。每個 SoftSpan? 輸入在逐次轉換的基礎上用軟件配置，以接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 的真正雙極性輸入信號。內置排序器允許 LTC2335-18 編程以循環通過序列的通道和范圍，并不需要進一步的用戶干預。差分模擬輸入在很寬的 –16.5V 至 34V 輸入共模范圍內運行，從而允許該 ADC 直接地實現各種信號的數字化以簡化信號鏈路設計。這種輸入信號靈活性與無與倫比的 96.7dB SNR 及 1Msps 吞吐速率相組合，使得 LTC2335-18 非常適合于高性能工業過程控制、測試與測量、電力線監視和儀表應用。

　　LTC2335-18 具有一個最大溫度系數為 20ppm/°C 的精準型內部基準和一個能夠完成準確單次測量的集成基準緩沖器，從而可為密集排列的電路板節省空間。該器件還可以選擇采用一個外部 5V 基準將模擬輸入范圍擴大到 ±12.5V。LTC2335-18以 1Msps 轉換時消耗 180mW 功率，并可提供打盹和斷電模式以在較低采樣率時降低功耗。

　　LTC2335-18 具有可通過引腳選擇的 SPI CMOS 和 LVDS 串行接口。寬的數字輸出電源范圍允許該器件與介于 1.8V 和 5V 之間的任何 CMOS 邏輯電路進行通信。串行 LVDS 模式采用差分信號傳輸方式在更大的距離上提供了低噪聲的高速通信。這些 I/O 接口選項一起使得 LTC2335-18 與老式微控制器和新式 FPGA 的通信同樣良好。

　　LTC2335-18 加入了一個具真正雙極 ±10.24V 同時采樣輸入 （LTC2348） 的高性能多通道 18 位 / 16 位 SAR ADC 系列。所有性能規格在擴展的 –40°C 至 125°C 溫度范圍內都有保證。LTC2335-18 采用 48 引線、7mm x 7mm LQFP 封裝，千片批購價為每片 18.95 美元。

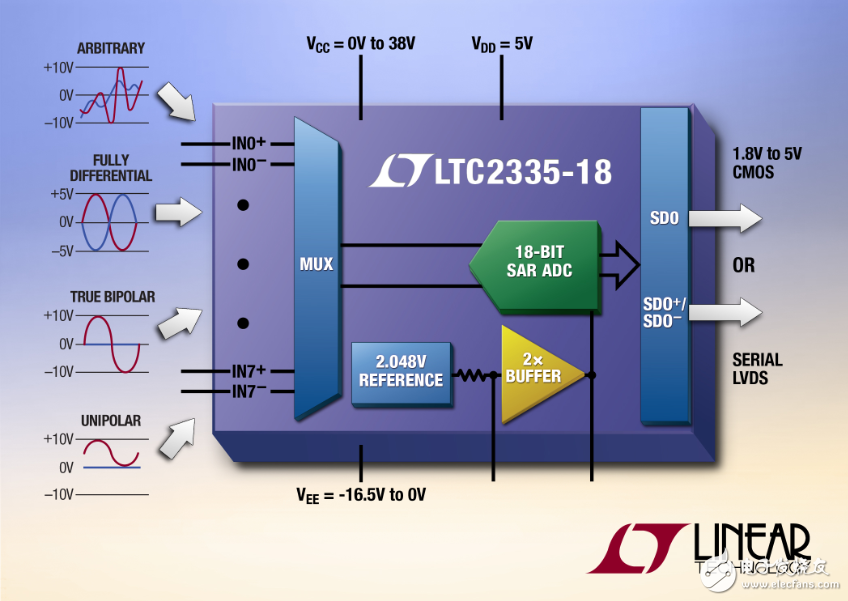

　　照片說明：具寬輸入共模范圍的真正雙極性 SAR ADC

　　性能概要：LTC2335-18

　　· 1Msps 吞吐速率

　　· 8 個多路復用輸入通道

　　· ±3LSB INL （最大值，范圍為 ±10.24V）

　　· 保證 18 位，無漏碼

　　· 差分、寬共模范圍輸入

　　· 每通道 SoftSpan 輸入范圍：

　　o ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V

　　o ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V

　　· 96.7dB 單次轉換 SNR （典型值）

　　· 集成的基準和緩沖器

　　· 2.5V 至 5V 外部基準輸入范圍

　　· 具無延遲控制的可編程排序器

　　· SPI CMOS （1.8V 至 5V） 和 LVDS 串行 I/O

　　· 180mW 功耗 （典型值）

　　· 48 引線 7mm x 7mm LQFP 封裝
