一、前言

隨著我國經濟的迅猛發展，工業用電在整個供電中的比重越來越大，近幾年幾乎每年都有很大的供電缺口，由于工業用電普遍存在著分散、用電量龐大等特點，傳統的后付費用電模式、單一計費模式和人工抄表方式正面臨著諸多挑戰：如何防范用電大戶拖欠電費、如何減少突發性電網失常給企業帶來的損失、如何鼓勵企業參與調荷用電。目前普遍采用的傳統手工抄表方法存在著速度慢、可靠性差、浪費人力資源等問題，近幾年出現電卡式電表和IC卡電表，雖然技術含量高、功能多，但存在著一旦出現操作失誤不可更改，且交完電費后仍需人工操作等缺點。根據上述種種實際情況，文章設計了工業電度表預付費遠程抄表管理系統。

預付費遠程管理系統是將數據自動采集、傳輸和處理應用于電能供用與管理系統中的一項新技術，采用無線通訊和計算機網絡等新技術自動讀取和處理表計數據。該系統不僅能實現傳統意義上的基本抄表功能，還可以從根本上克服傳統的人工抄表模式的弊端，給電能管理的現代化創造了良好的條件。

二、系統的組成分析

文章所談的抄表管理系統，不但能采集遠程工業電度表電度數，實現抄表自動化，還能對*工業電表完成遠程參數設置，針對突然停電會對企業的生產造成不良影響、電網異?？赡軙ζ髽I的設備造成損害的情況，本系統中的遠程管理終端可以在當用戶的預付電費即將用盡時給予提示，預付電費用盡時及時斷電并通知用戶，當電網出現缺相等異常情況時及時向用戶發出告警信息。整個系統的組成如圖1所示，主要由中心控制微型計算機（586以上微機）、短信平臺、遠程管理終端 （RTU）、帶有微處理器的*工業電度表等部分組成。

如圖1所示，該遠程抄表管理系統有三層組成：*層是中心控制微型計算機，第二層是遠程管理終端，第三層是帶有微處理器和通訊接口的*工業電表。為使該系統 具有應用范圍廣泛、不受地理條件限制等特點，利用現有的蜂窩移動無線網GSM/GPRS系統，將一層和二曾之間的數據傳輸設計成無線數據傳輸方式：中心控制微型計算機可以通過移動通訊網通過各個遠程管理終端連接，實現一對一或一對多的數據通信。二層和三層之間數據傳輸采用RS-485總線方式。

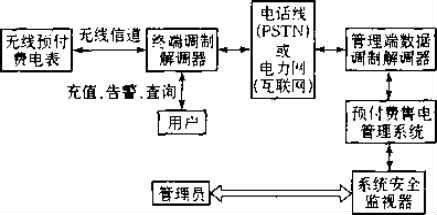

圖1 系統組成圖

帶有微處理器的*工業電表是集電度表、脈沖表、分時表、需量表于一體，并帶有RS-485通信接口的多功能電度表。通過RS-485通信接口，可對其用編程器編程，用抄表器抄表。在本系統中，首先由中心控制微機發出TA短消息指令，經過無線通訊模塊控制遙控遠程管理終端，后者通過RS-485總線接口，對電度表實現遠程編程和抄表并傳回中心控制微機。

三、系統主要部件設計要點

3.1系統的管理

系統的管理分為兩類：中心控制微型計算機分布于不同位置的各個電表參數資料的管理、中心控制微型計算機對遠程管理終端的管理。中心控制微機對各電表資料的管理包括用戶檔案管理、數據管理（時段和費率設置、預交電費更新、余額查詢）等。系統運行時，在輸入正確的身份信息后，即可進入主菜單，根據具體要求，選擇所要運行的條目以及對應的參數。

中心微機對遠程管理終端的管理要指中心臺與下屬多個遠程管理終端的通信管理。在中心臺和遠程管理終端之間，是由無線通信聯系在一起。為實現點對點或點對多點的數據傳輸，中心臺與遠程管理終端間需要遵守以下約定中心微機辨別不同管理終端的方式是通過手機碼來判斷;所有的通信都釆用GSM的短消息點方式進行；電度表的數據格式應盡量統一，以便于設置和維護。

3.2通訊方式的選擇

本系統中，中心臺與遠終端單元Rtu的通訊采用移動通信網SMS短信息平臺。目前實際應用中常見的主要有電話線遠程抄表、電力載波遠程抄表、有線電視網（CATV）遠程抄表、電纜線遠程抄表、寬帶遠程抄表、無線遠程抄表這幾種方式，前幾種在實際應用不同程度地存在著初期投入費用較高，通信線路易受人為損壞等缺點。

而無線遠程抄表，利用小功率無線發送器和接收器即可實現數據的傳輸，系統簡單，不需外拉電纜或電話線，投入成本不高，后期維護費用幾乎為零，目前無線通信技術已經非常成熟，此種抄表更適合應用于分散的工業電表。目前蜂窩移動無線網GSM覆蓋面幾乎已遍及全國，網絡覆蓋問題基本得到解決，只需在每個設備中都配備一個無線通訊終端的即可投入使用。

遠程管理終端一側的通訊選用專用芯片來實現，其主要目的一是降低系統的總成本，二是兼顧RTU中的微處理器的控制能力，使RTU中微處理器能對其控制。通訊專用芯片可選用無線通訊模塊M22A連接SIM卡，若是利用微處理器和模塊通訊，則模塊的RXD可以直接連接MCU的TXD，模塊的TXD可以直接連接微處理器的RXD。若是模塊和中心臺通訊，中心臺可以通過短信息發送AT命令對模塊進行控制。

3.3遠程終端單元（RTU）的設計

遠程終端單元主要功能：一是在中心微機控制下收集下屬電表的數據（已用電量、用電負荷等）并進行處理，將數據由由短消息方式經移動通信網傳輸至中心控制微型計算機;二是能夠根據中心控制微型計算機的命令，設置下屬電度表的參數（如分時用電費率、電表常數等）;三是用Atmega32L單片機及附屬電路完成對電網三相交流電供電狀態的檢測和預付費余額的檢測，一旦發現有預交電費不足或電網缺相等情況，立即發告警短信息給用 戶。

為實現控制微機和多個電表之間點對點的數據傳輸，遠程管理終端還應具有以下通信功能：一是與控制微機的通信，它通過手機模塊及SIM手機卡完成連接。二是與下屬的帶有通信接口的工業電表通信。遠程管理終端在與它們通信時，也需要遵守以下約定：遠程管理終端為主動端，所屬電度表為被動端，平時處于接收狀態；所有的通信都采用串行異步半雙工方式；電度表的數據格式應根據具體的電度表型號來確定。

根據上述要求，遠程終端單元RTU的硬件設計，如圖2所示。

①微處理器MCU選用ATmega32L八位FLASH單片機，外掛一片RS-485總線接口器件MAX485負責MCU和工業電能表之間的通訊，1片2路4選1的模擬電子開關4052用于檢測三相交流電的用電及供電狀態，主要檢測三相電是否缺相。②無線通訊模塊M22A的控制是利用RTU中的MCUATmega32L對其控制。在設計時，是把M22A的TXD.RXD分別連接單片機的RXD.TXD端。③單片機與電度表之間的連接通過RS485接口實現。RTU的軟件設計除主程序外其流程圖如圖3所示，主要包括以下幾個子程序：一是MCU對外設的管理子程序；二是遠程管理終端對無線通訊模塊的控制，并與中心臺通信的子程序，主要實現短信息傳輸協，它又包括無線通 訊模塊的發送子程序和無線通訊模塊的接收子程序；三是遠程管理終端對所屬工業電度表的數據采集、處理子程序。

圖2 遠程終端單元RTU的硬件設計
