1 引言

目前，我國已經是世界上的第二大能源生產國和消費國，統計顯示，我國建筑能耗約占全國總能耗的28%，在我國每年新建的20億平方米建筑中，其中99%是高能耗建筑；而既有的建筑中，僅有4%采取了節能措施。大型公共建筑不但能耗密度高，而且能源浪費非常嚴重，具有巨大的節能空間，建筑節能的推廣已經勢在必行，節能降耗，計量先行。

2 設計依據

建筑能耗監測系統依照住房和城鄉建設部制定的《國家機關辦公建筑和大型公共建筑能耗監測系統》設計和開發，設計依據充分、標準完善。

?住房和城鄉建設部技術要求

《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據采集技術導則》

《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據傳輸技術導則》

《國家機關辦公建筑和大型公共建筑能耗監測系統樓宇分項計量設計安裝技術導則》

《國家機關辦公建筑和大型公共建筑能耗監測系統數據中心建設與維護技術導則》

《國家機關辦公建筑和大型公共建筑能耗監測系統建設、驗收與運行管理規范》

《國家機關辦公建筑和大型公共建筑能耗監測系統軟件開發指導說明書》

?能耗計量裝置國家及行業標準

DL/T 645-1997? ? ? ?多功能電能表通信規約

DL/T 645-2007? ? ? ?多功能電能表通信規約

CJ/T 188-2004? ? ? ?戶用計量儀表數據傳輸技術條件

GB/T 19582-2008? ?基于Modbus協議的工業自動化網絡規范

3 項目概況

北海銀基國際濱海旅游度假中心項目水世界位于北海市海景大道202號，項目占地面積26萬平方米，是北部灣地區首個以雪山冰河為主題的超大型水樂園，包含75項游樂設施。該水樂園能源消耗主要能耗為用電，對其現場分散各區域配電箱用電進行計量管理。現場配電表箱分散，主要用電為機房、餐飲店、售賣亭、更衣室等區域，共計儀表68只，配置37個ANet-2E8S1采集器。整個能耗在線監測系統的總體架構由一個節能監管中心、多個現場采集計量系統組成， 計量系統之間通過局域網進行通訊。設置能源管理中心，將各用能節點安裝的能源計量數據通過局域網傳至數據中心，軟件可依據不同權限訪問中心服務器，實時查看能耗情況。系統管理平臺軟件采用C/S結構，可以實現完整的管理、操作功能，對客戶端的用戶，在通過多種授權驗證后，同樣提供查詢、數據分析結果展示、管理、監控等功能。

4 設備選型

4.1多功能網絡儀表

?功能：有功電度、電流、電壓、有功功率、功率因素

?精度等級：不低于0.5級；

?互感器精度：不低于0.5級

?電氣接口：RS-485

?通信協議：MODBUS-RTU

4.2數據采集的功能

?提供計量裝置靜態信息人工錄入功能能按各計量裝置、各分類、分項能耗的關系進行設置；

?能靈活設置各計量裝置通信協議、通信通道以及計量裝置名稱、配置位置等基本屬性；

?能在線監測系統內各計量裝置和傳輸設備的通信狀態，具故障報警提示功能；

?能靈活設置系統內各采集設備數據數據采集周期。不宜大于15min。

5 系統架構

安科瑞Acrel-5000Cloud建筑能耗分析管理系統以工作站主機、通訊設備、測控單元為基本工具，為大型公共建筑的實時數據采集、開關狀態監測及遠程管理與控制提供了基礎平臺，它可以和檢測、控制設備構成任意復雜的監控系統。該系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：北海銀基國際濱海旅游度假中心項目水世界能源管理系統站控管理層及網絡通訊層。

系統結構圖

該建設項目現場配電表箱分散，主要用電表計安裝在機房、餐飲店、售賣亭、更衣室等區域；共計儀表68只，通訊協議為標準MODBUS-RTU協議，配置37臺ANet-2E8S1智能網關采集電表數據；后臺提供一套Acrel-5000Cloud能源管理系統，后臺服務器、顯示器等設備由甲方提供。

6 系統軟件模塊

平臺概況

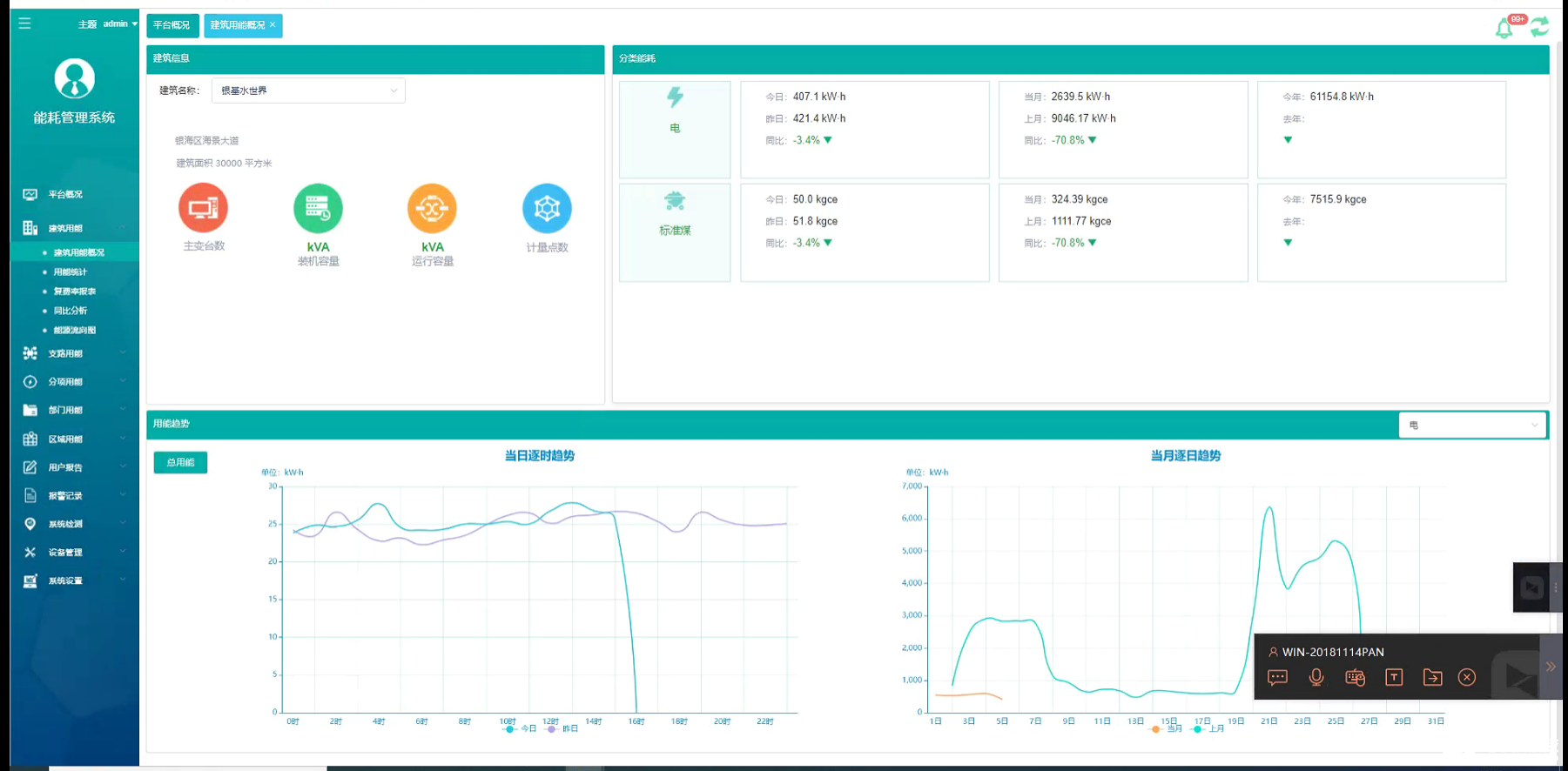

Acrel-5000Cloud能源管理云平臺登陸成功進入主頁面，主頁面顯示項目位置信息、網關狀態、儀表數量、逐時逐月用能曲線、方便用戶總覽本日本月、上日上月電能消耗，能耗折標、及碳排放等數據。根據所選的建筑，對其建筑圖片進行加載，可以選擇時間查看建筑能耗情況，選擇建筑或時間后自動刷新，默認為當天。

建筑用能概況

Acrel-5000Cloud能源管理系統用能概況主要展示建筑物基本信息、分類用能、當日用能小時趨勢，當月能源消耗日趨勢。顯示當日和當月的用能峰值（電能對應最大需量值）、當日用能、當月用能、當年用能以及昨天同期用能、上月同期用能、上年同期用能的比較情況；顯示過去48小時、31天、12個月、3年的能耗情況；以曲線圖顯示15分鐘的負荷用能走勢（電表顯示功率曲線，流量表顯示流速曲線），并顯示當前值、15分鐘內的最大值和最小值。

建筑用能統計

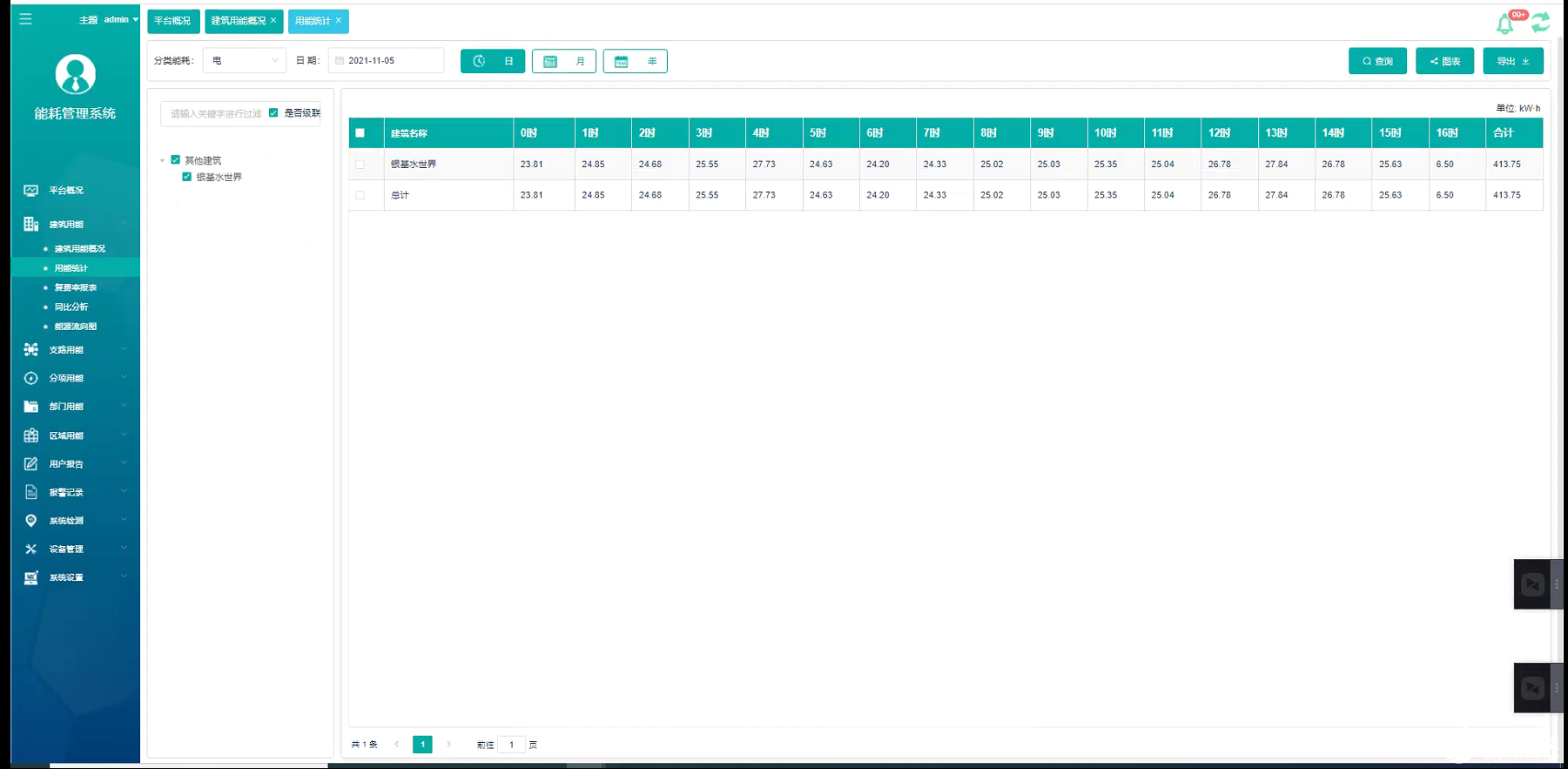

Acrel-5000Cloud能源管理系統用能統計按日、月、年以報表的形式統計建筑電分類總用能，支持用戶所屬建筑單個或組合統計，支持報表數據導出excel，支持選擇建筑數據進行生成柱狀圖顯示。

同比分析

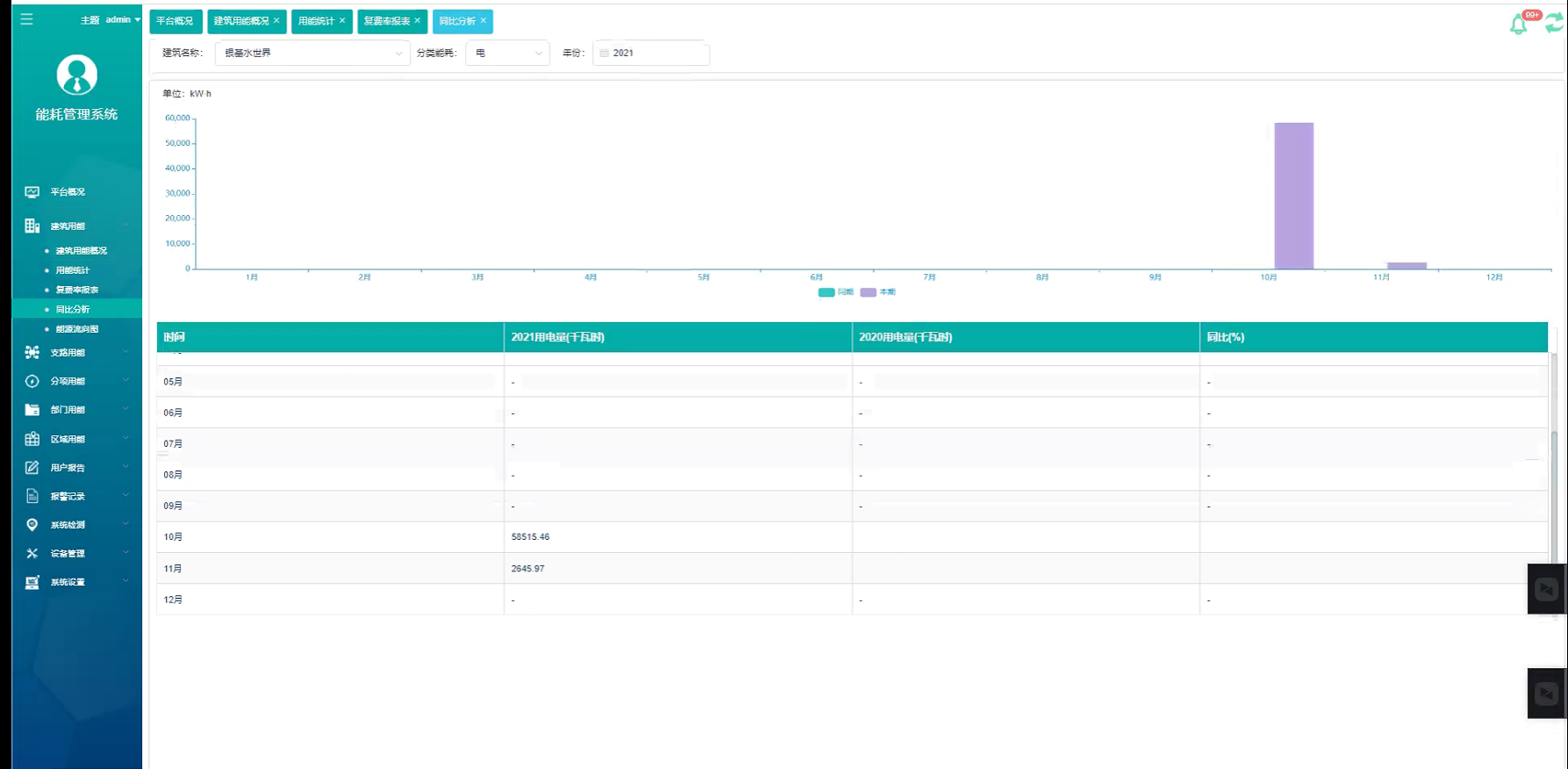

Acrel-5000Cloud能源管理系統同比分析可以按日、月、年以圖表結合的方式統計單棟建筑某一類能源的總用能數據。柱狀圖下顯示本年和上一年每月對應的同比分析分項進行能耗統計與顯示。其中，日分項用能同比分析圖顯示不同分項的當日與昨日能耗柱狀圖（藍色柱表示今日，綠色柱表示昨日）。各種類型（本項目主要為電）和各主要耗能設備的能耗與去年同期值和上月值進行同比環比分析，檢驗節能效果，根據分析結果執行節能績效考核，以及節能目標的修正。

能源流向圖

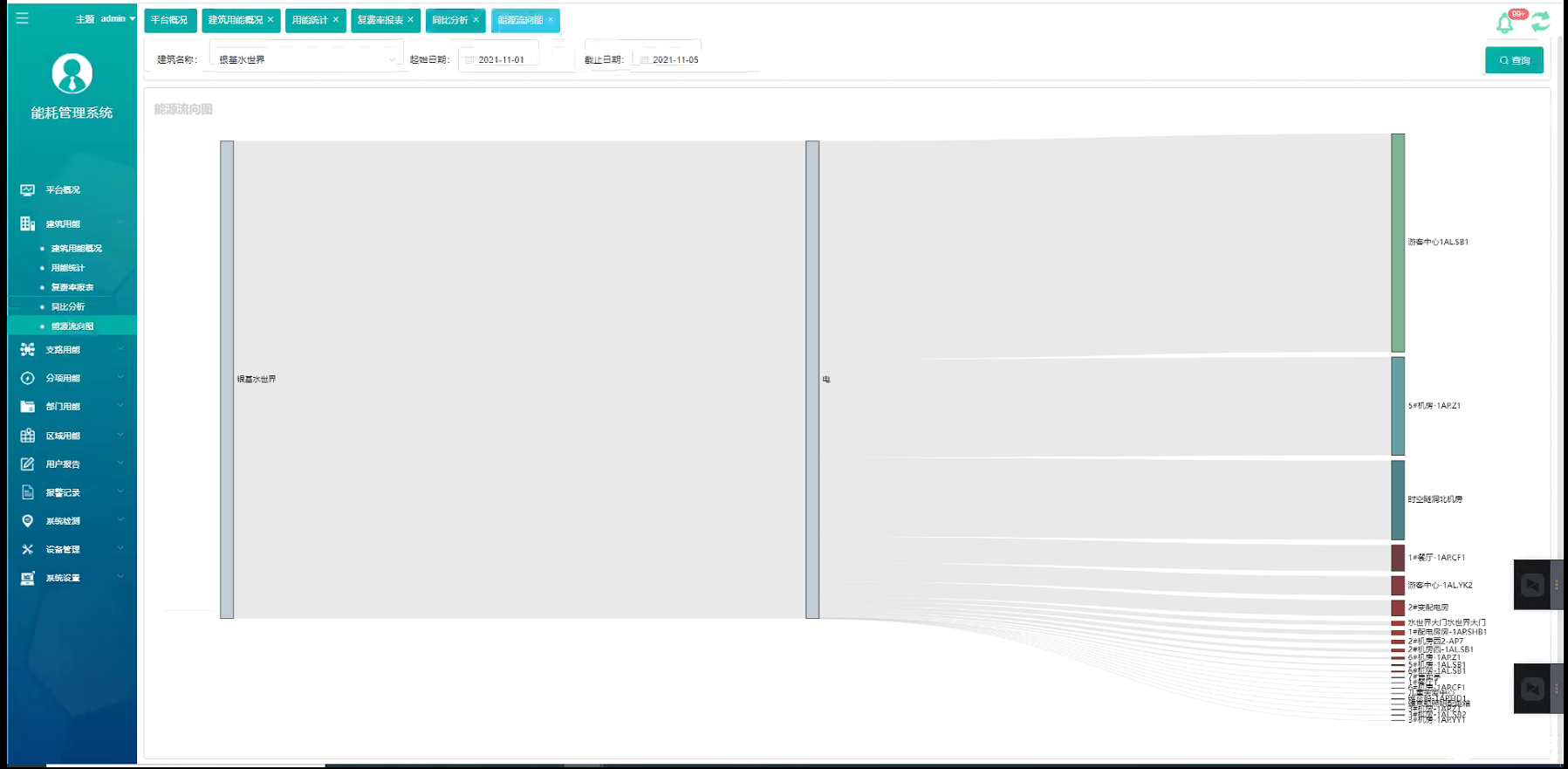

Acrel-5000Cloud能源管理系統能源流向圖可以展示單棟建筑制定時段各類能源的流向圖，支持按原始值和折標值查看。方便用戶查看水世界能源流向情況。

支路用能概況

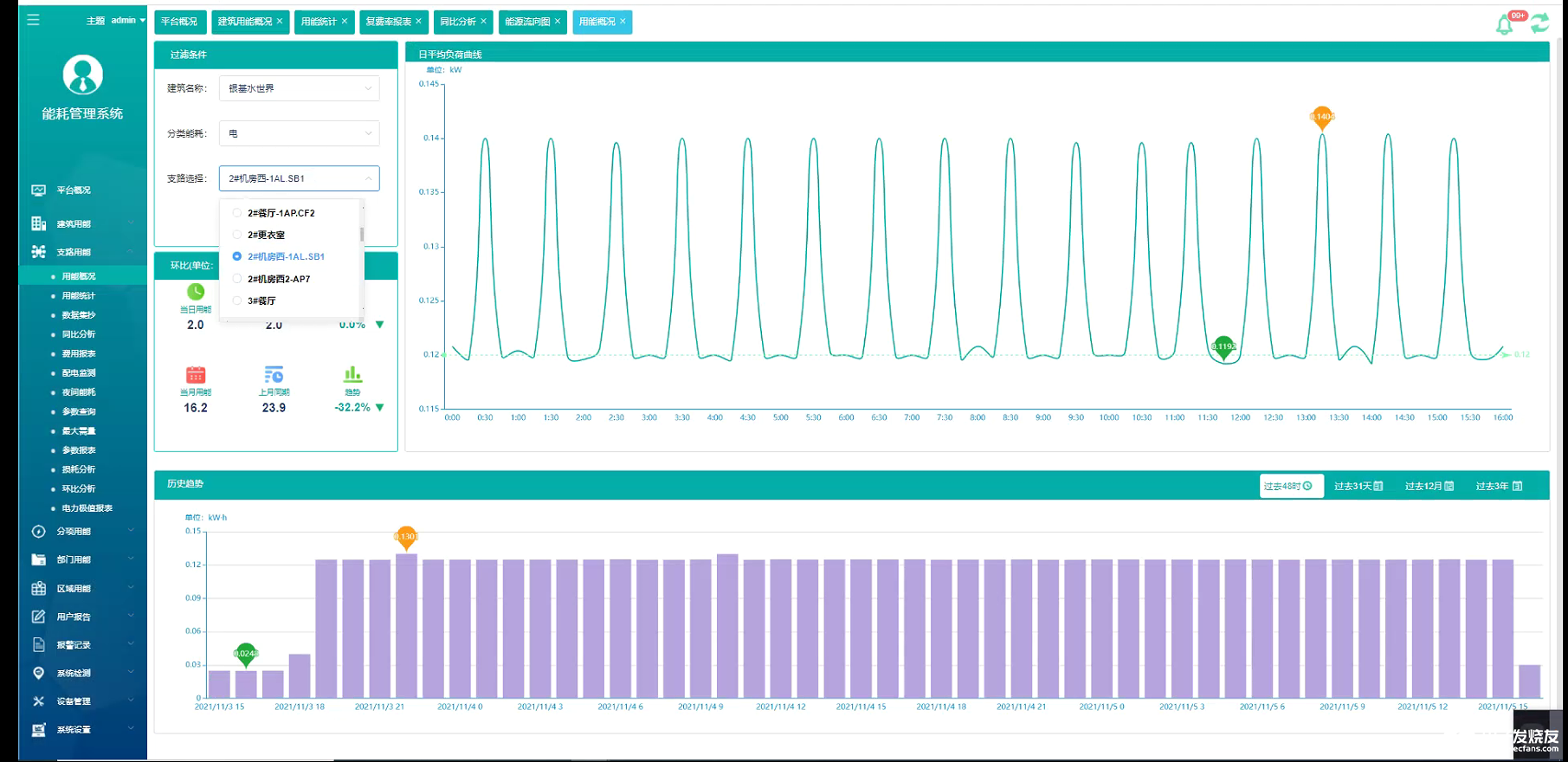

Acrel-5000Cloud能源管理系統支路用能概況主要展示選中支路用能環比，日平均負荷曲線，歷史趨勢支持過去48小時、31天、12月、3年等時段用能概覽。

支路用能統計

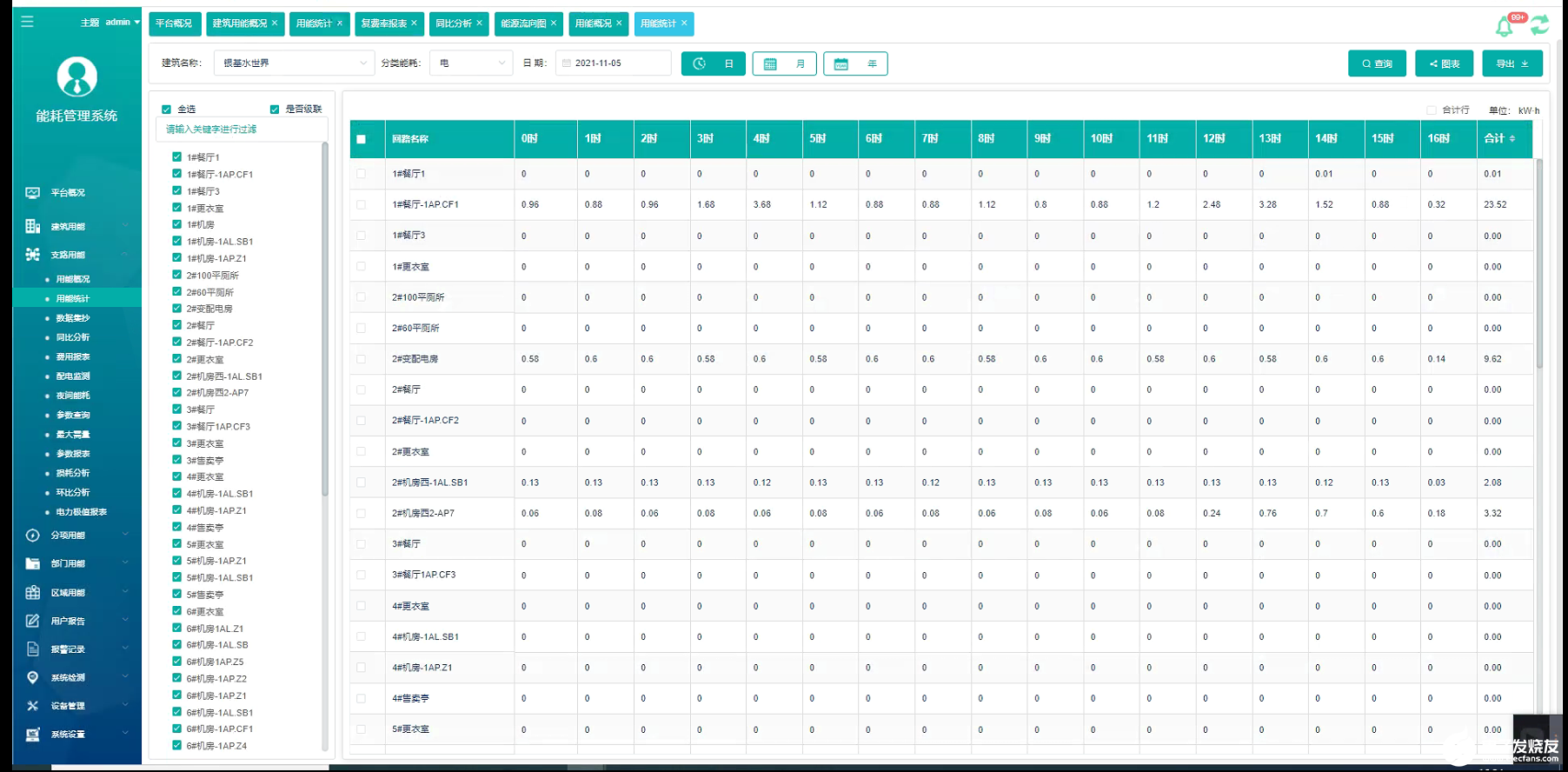

Acrel-5000Cloud能源管理系統支路用能統計按日、月、年以報表的形式統計選定支路的水、電、氣分類總用能，支持報表數據導出excel，支持選擇建筑數據進行生成柱狀圖。

用戶管理

Acrel-5000Cloud能源管理系統用戶權限管理采用分級模式，為系統管理員、后勤管理人員、設備維護人員三級，并對所有操作自動進行帶時標事件記錄，可建立良好的反事故措施。

為了使實時系統能夠安全穩定運行，整個系統提供可靠的安全保護措施，所有的系統操作員能夠根據權限大小賦予某特性，這些特性規定了各個操作員對系統及各種活動的適用范圍，如用戶名，口令字，操作

權限及操作范圍等特性。

?配置選項

依照相關技術規范配置建筑物的基本信息，例如：建筑功能、建筑面積、空調面積、建筑地址等，其中建筑面積等信息將用能單位面積能耗分析；

配置項目中使用的儀表的類型、型號、生產廠家等基本信息，并添加該型儀表所能提供的監測參數信息，此處配置情況影響能耗統計、分時段用能統計、參數查詢功能；

配置項目中使用到的所有計量儀表，保存計量儀表的地址、變比、對應的采集器、代碼、監測回路的名稱等信息；

配置分項能耗統計時涉及到的計量表計、所占比例、運算方式等信息，可根據項目情況靈活配置，此處配置信息將影響各分類能耗分項用能分析小模塊中的功能；

配置各部門用能對應的計量儀表、運算方式、所占比例以及部門用能計劃，完成此項配置后將啟用部門能耗分析功能模塊；

配置建筑物中某用能區域?qū)?yīng)的計量儀表、運算方式、所占比例，完成此項配置后將啟用區域能耗分析功能模塊

7 前景展望

根據北海銀基國際濱海旅游度假中心項目水世界能源管理系統運行效果分析，建立典型能耗分析模型，統一分析。

?建立建筑能耗計量體系，把脈建筑能耗，發現能耗黑幕，節能改造更有針對性，同時通過計量收費、績效考核等管理措施鞏固節能改造成果。

?選擇節能設備（節能燈、變頻器、熱量回收裝置）。

再好的節能設備，管不住浪費也無法發揮節能效

?效果，通過增加自動化節能設備，制定設備運行策略，減少人為干預，集中管控，使節能設備正在實現節能。

?通過能耗監測系統提供的同環比分析數據量化節能改造成果，最大程度的展現節能效果。

8 結束語

大型公共建筑總面積不足城鎮建筑總面積的4%，但總能耗卻占全國城鎮總耗電量的22%，大型公共建筑單位面積年耗電量達到70～300KWh，為普通居民住宅的10～20倍。公共建筑是節能大戶和節能重點，做好北海銀基國際濱海旅游度假中心項目水世界的節能工作，對促進和帶動節能工作，實現節能減排目標具有重要意義。
