NEC發布8款待機功耗極低的8位MCU，用于車用馬達及照明控制

NEC電子日前推出8款待機功耗為業績最低的馬達及照明控制等車身控制用8位微控制器，并于即日起開始提供樣品。

新產品皆為內置全閃存的微控制器，包括3款外部引腳16pin的“78K0/FY2-L”、3款外部引腳為20pin“78K0/FA2-L”、2 款外部引腳為30pin的“78K0/FB2-L”，可耐受很廣的溫度范圍，待機時的消費電流僅為0.65μA，為業界低功耗最低的產品。新產品的樣品價格根據存儲容量及引腳數的不同而有別，以16KB全閃存、768B RAM、外部引腳數為30的8位微控制器“78K0/FY2-L”為例，樣品價格為400日元/個。新產品將于2010年6月開始量產，預計2015年6月，8款產品的產量合計將達30萬個/月。

近年來，隨著汽車產業明顯向多功能、高性能方向發展，車載電子不斷進步，車內所及之處越來越多地運用電子控制單元。因此，汽車制造商需要能夠進一步降低器件數量，減小封裝面積，降低功耗的微控制器產品。

為滿足上述需求，NEC電子在擁有成熟市場的8位CPU核“78K0”架構基礎上開發出引腳數最少的8位微控制器新產品，并推向市場。新產品用于諸如HID（High Intensity Discharge）燈的全橋控制、全/半橋馬達開關控制、電磁線圈驅動的開關控制以及LED燈的PWM調光控制等電子控制產品，可以實現系統低功耗、節省系統空間。

新產品的主要特征有：

（1）實現業界最高水平的低功耗技術

NEC電子將其在16位低功耗微控制器產品中的降耗技術成功運用于新產品中，將待機時的工作電流降至0.65μA，1MHz頻率下工作電流降至220μA，實現了業界最高水平低功耗技術。此外，內置1MHz的振蕩電路，有助于降低系統成本及系統小型化。

（2）內置LIN通信功能

此次推出的新產品中皆集成LIN2.0標準的通信功能。此外，新產品ROM容量為NEC電子之前產品的2倍，達16KB，囊括了LIN通信必需的程序，系統開發更加輕松快捷。

（3）集成了比較器、全/半橋控制用的定時器等豐富的周邊功能

系統設計中集成了豐富的周邊功能，包括驅動馬達及螺線管的PWM生成定時器（含死區時間），過電流過電壓的異常檢測功能，以及不通過CPU即時控制時間輸出的比較器等。用單封裝的形式幫助用戶減少外部器件數量，有助于使系統小型化并降低系統成本。

（4）更易繼用軟件

新產品繼承了NEC電子已有8位微控制器“78K0/Kx2、Fx2”的特性，方便繼用已有軟件，因而可共通開發LIN界面的產品。此外，集成了EEPROM仿真功能，可幫助用戶減輕軟件開發負擔。

使用NEC電子該新產品，用戶可輕松開發出低功耗、高效的系統，非常適合中國市場車載系統用戶，NEC電子今后也將不斷擴充該產品線，拓展更加適合中國市場的汽車電子業務。

主要規格

·集成78K0 CPU核

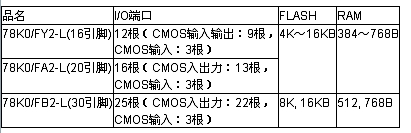

·I/O端口，FLASH， RAM容量

·時鐘

高速系統時鐘

- 陶瓷/晶體振蕩：1～20 MHz

- 外部時鐘：1～20 MHz

- 高速內置振蕩器： 4 MHz±3 %（TA =－40～＋85℃），8 MHz±3 %

（TA =－40～＋85℃）

·定時器

16位定時器X

16位定時器/計數器

8位定時器H1, 8位定時器/計數器51

看門狗定時器

·串行接口　UART、IICA、CSI11（可作SPI使用）

·乘法運算器（8位×8位 = 16 位，16位×16位 = 32位，1時鐘演算）

·10位精度A/D轉換器

·比較器

·內置上電清零（POC）電路

·內置低電壓檢測電路（LVI）

·單電源閃存（無Flash讀出命令）

·安全功能

·內置片上調試功能

·電源電壓：VDD = 1.8～5.5 V

·工作環境溫度：

（A）級別產品：TA = －40～＋85 ℃、（A2）級別產品：TA = －40～＋125 ℃
