松下開發的面積超過100cm2的實用級別晶體硅太陽能電池單元實現了24.7％這一世界最高的單元轉換效率，比美國SunPower公司2010年達成的24.2％高出0.5個百分點。晶體硅太陽能電池單元的理論效率為29％，但在實用級別，25～26％已經是極限。松下表示，“此次的成果明確了超過25％所需要克服的問題”，計劃進一步挑戰極限值。

　　此次開發的“HIT太陽能電池”單元

　　達到24.7％轉換效率的是在單晶硅晶圓兩面形成非晶硅層的異質結構造的“HIT太陽能電池”（圖1）。非晶硅層可減少硅晶圓表面的結晶缺陷、抑制再結合損失，因此容易提高電壓。但受非晶硅層、透明導電膜和表面電極等的影響，有部分太陽光被遮擋，因此很難提高電流值。

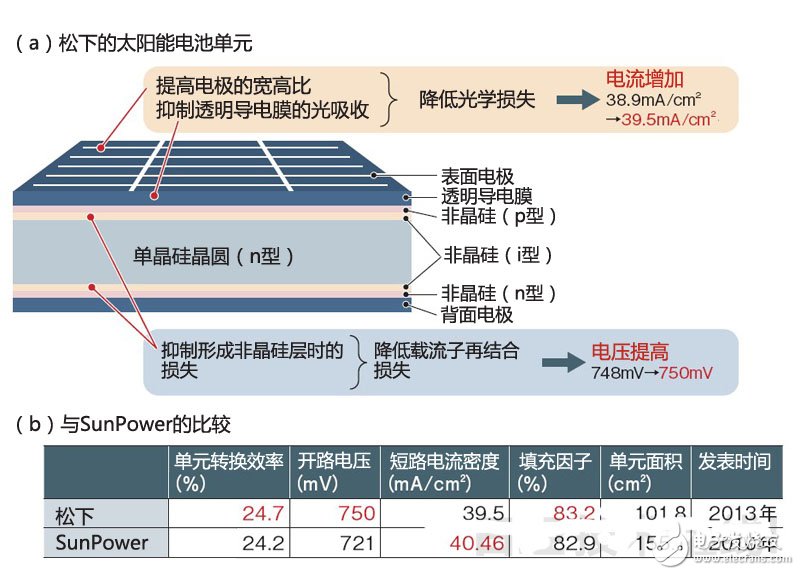

　　圖1：降低損失，使單元轉換效率達到24.7％

　　松下通過降低光學損失和載流子再結合損失等，使單元轉換效率達到了24.7％（a）。與SunPower公司的單元相比，短路電流密度稍低（b）。

　　松下一直在設法提高太陽能電池單元的轉換效率，2011年使厚度只有98μm的HIT太陽能電池的單元轉換效率達到23.7％，2012年提高至23.9％。該公司此次通過提高電極的寬高比以及抑制透明導電膜的光吸收，將短路電流密度由2012年的38.9mA/cm2成功提高到了39.5mA/cm2。這為單元轉換效率一舉提高0.8個百分點做出了巨大貢獻。

　　SunPower采用的背接觸構造由于表面沒有電極，因此容易提高電流值。2010年該公司開發的單元的短路電流密度為40.46mA/cm2。松下此次實現了與之接近的電流密度，并自信地表示，“這表明電流值還有改善的空間”。

　　松下雖然在研發水平的轉換效率方面超過了SunPower，但在量產品方面還遠遠落后于SunPower。目前松下量產單元的轉換效率為21.6％，而SunPower已經在量產轉換效率達到24.2％的單元。
