JTAG最初是用來對芯片進行測試的，基本原理是在器件內部定義一個TAP（Test Access Port？測試訪問口）通過專用的JTAG測試工具對進行內部節點進行測試。JTAG測試允許多個器件通過JTAG接口串聯在一起，形成一個JTAG鏈，能實現對各個器件分別測試。現在，JTAG接口還常用于實現ISP（In-System Programmable？在線編程），對FLASH等器件進行編程。

　　JTAG編程方式是在線編程，傳統生產流程中先對芯片進行預編程實現再裝到板上因此而改變，簡化的流程為先固定器件到電路板上，再用JTAG編程，從而大大加快工程進度。JTAG接口可對PSD芯片內部的所有部件進行編程

　　簡單地說，JTAG的工作原理可以歸結為：在器件內部定義一個TAP（TestAccessPort，測試訪問口），通過專用的JTAG測試工具對內部節點進行測試和調試。

　　邊界掃描

　　邊界掃描（Boundary-Scan）即在芯片的每個輸入輸出管腳上都增加一個移位寄存器單元（Boundary-Scan Register Cell），因為這些移位寄存器單元分布在芯片的邊界上，所以被稱為邊界掃描寄存器。在JTAG 調試中，邊界掃描是一個很重要的概念，當需要調試芯片時，這些寄存器將芯片與外圍電路隔離，實現對芯片輸入輸出信號的觀察和控制：對于輸入管腳，可以通過與之相連的邊界掃描寄存器單元把數據加載到該管腳中；對于輸出管腳，可以通過與之相連的邊界掃描寄存器“捕獲”（CAPTURE）該管腳上的輸出信號；正常運行狀態下，這些邊界掃描寄存器單元對芯片是透明的，所以正常的運行不會受到影響。另外，芯片輸入輸出管腳上的邊界掃描（移位）寄存器單元可以相互連接起來，在芯片的周圍形成一個邊界掃描鏈（Boundary-Scan Chain），它可以串行的輸入和輸出，通過相應的時鐘信號和控制信號，實現對處在調試狀態下的芯片的輸入和輸出狀態的觀察和控制。

　　在CPU外圍，處理器內部包含了JTAG的硬件實現，并且向外界提供接口，也就是上面所說的TMS、TCK、TDI、TDO四個引腳。

　　這里的CPU：是指運算處理單元，只包含了內部寄存器以及運算單元等基本部件。

　　這里的處理器：是指CPU 擴展芯片，不是SoC。

　　JTAG如何用于芯片測試呢？　其中用到的最主要部件就是邊界掃描鏈。命名為邊界掃描鏈，是由于它位置處于處理器的邊界上。

　　我們知道CPU是通過引腳與外圍交流的，所有的數據都會通過引腳輸入或者輸出，而JTAG就是通過監控引腳的信號達到芯片測試的目的。而邊界掃描鏈就是在引腳上的一個部件。如下圖：

　　通過邊界掃描鏈，當有信號輸入的時候，邊界掃描鏈就能獲取信號，當CPU要輸出信號的時候，邊界掃描鏈也能獲取要輸出的信號。另外，也可以通過邊界掃描鏈來直接向外部輸出信號。

　　無論是信號的抓取還是輸出，都需要有接口來保存這些信號，TDI 跟 TDO 就是做這樣一些工作的。如圖：

　　本來邊界掃描鏈保存著引腳上的信號，當通過TDI引腳輸入我們自己的信號的時候，會發生沿上面紅線方向的移位操作，

　　TDI ——〉 邊界掃描鏈 —— 〉 TDO

　　就能從TDO獲取邊界掃描鏈上的信號，我們從TDI輸入的信號也會到邊界掃描鏈上去。

　　在CPU跟外界通信的引腳上的數據無非就是 指令 跟 數據信號（包括地址跟數據） 兩種。但是這兩者的結合形成了一個完整的程序，能對它們進行監控就表明我們能進行程序的調試。一般的芯片都會提供幾條獨立的邊界掃描鏈，對邊界掃描鏈的控制主要是通過 TAP（Test Access Port） Controller來完成的。

　　上面的只是jtag最基本的原理，要對程序更好的調試還需要控制部件，還有更多寄存器的結合等等。

　　下面是一個完整的jtag調試部件：

　　下面來講講arm上的jtag調試，openocd就是一個jtag的調試工具

　　我們在調試程序的時候，通常需要設置斷點，斷點也就是指令所在的位置，

　　斷點分為兩種：硬件斷點跟軟件斷點

　　硬件斷點：指令的地址。當cpu要去某個地址取指令的時候，就暫停cpu的運行。在s3c2440上只支持兩個硬件斷點

　　軟件斷點：軟件斷點不限制斷點的個數，因此硬件斷點的方法是不可用的。當我們需要在某個指令上打斷點的時候，openocd會先去取得斷點的地址，然后把每個斷點處的值替換成某個特定的值（如deeedeee），當cpu取數據的時候得到該特定的值，就知道到達了斷點地址，暫停cpu的運行，去除斷點的時候再把原本的值換回去。如果沒指定硬件斷點的話，一般都默認是軟件斷點。

　　另外openocd對于軟件斷點有特定的要求：

　　1.程序必須位于它的鏈接地址上，即如果指定了。 = 0x30000000，那么程序必須實際上是位于0x30000000這個地方，也就是說程序必須已經重定位好，位于它的鏈接地址。

　　2.程序必須按照某種特定的順序排放：

　　SECTIONS{

　　。 = 0x30000000;

　　.text ：{

　　head.o（.text）

　　init.o（.text）

　　nand.o

　　*（.text）

　　}

　　.rodata ALIGN（4） ： {*（.rodata）}

　　.data ALIGN（4） ： {*（.data）}

　　.bss ALIGN（4） ： {*（.bss） *（COMMON）}

　　}

　　gdb調試就是基于軟件斷點的調試，我們可以用gdb對程序代碼的某一行進行斷點設置，那么它是如何定位到某個指令的地址的？

　　這就需要有調試信息，也就是在編譯的時候加上 -g 給程序添加調試信息。

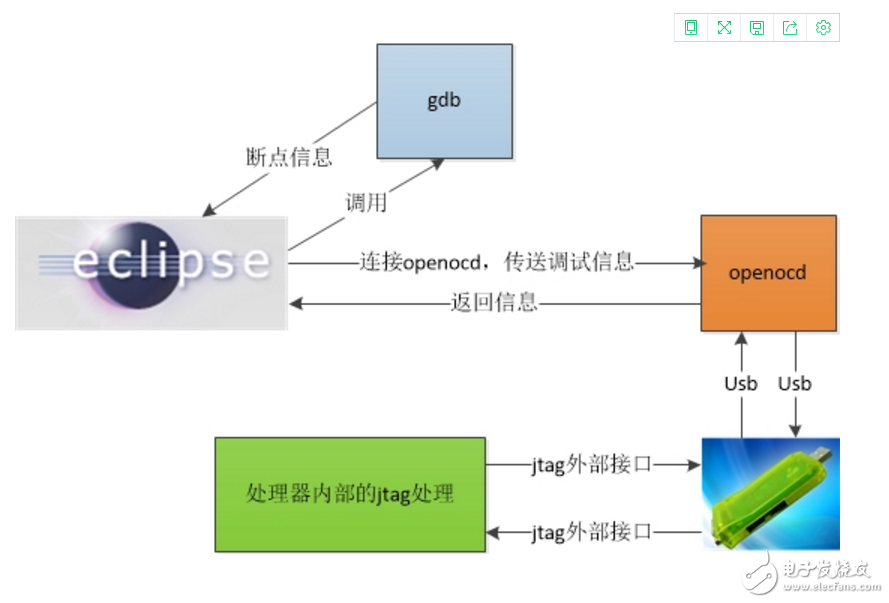

　　eclipse對gdb進行了進一步的封裝（GUI），我們可以通過對eclipse進行某些設置達到調試arm程序的目的。

　　1.首先把文件加入工程

　　2.設置調試配置：

　　點工具欄上的小蟲子

　　Debug Configurations.。。

　　新建一個調試配置

　　選擇選項卡Main，在C/C++ Application：　　選項上選擇要調試的elf文件

　　選擇選項卡Debugger，GDB debugger： 選擇為arm-elf-gdb

　　選擇選項卡Commands， ‘Initialize’conmmands 下輸入命令：

　　target remote 127.0.0.1:3333　　　　//連接openocd

　　load　　　　　　　　　　　　　　　　//加載程序到內存

　　break _start　　　　　　　　　　　　//設置斷點到_start

　　c　　　　　　　　//continue繼續執行

　　然后Apply ，最后Debug開始調試

　　3.當然，上述程序是在內存執行的，但是開發板一開始的時候內存還沒初始化，是不可用的，因此我們需要先設置內存

　　在openocd的命令控制臺上（telnet 127.0.0.1 4444進入openocd控制臺）

　　halt　　　　//暫停cpu

　　load_image　　init.bin　　0 　　//加載內存初始化程序 init.bin 到 0 地址

　　resume 　0　　　　//在0地址開始運行

　　halt　　//暫停cpu

　　然后就可以Debug了

　　Debug時，當運行到斷點處的時候，我們可以看到某些寄存器或者變量的值，這些值在eclipse上顯示：

　　測試訪問口TAP

　　TAP（TestAccessPort）是一個通用的端口，通過TAP 可以訪問芯片提供的所有數據寄存器（DR）和指令寄存器（IR）。對整個TAP的控制是通過TAP控制器（TAPController）來完成的。下面先 分別介紹一下TAP的幾個接口信號及其作用。其中，前4個信號在IEEE1149.1標準里是強制要求的。

　　TCK：時鐘信號，為TAP的操作提供了一個獨立的、基本的時鐘信號。

　　TMS：模式選擇信號，用于控制TAP狀態機的轉換。

　　TDI：數據輸入信號。

　　TDO：數據輸出信號。

　　TRST：復位信號，可以用來對TAPController進行復位（初始化）。這個信號接口在IEEE1149.1標準里并不是強制要求的，因為通過TMS也可以對TAPController進行復位。

　　STCK：時鐘返回信號，在IEEE1149.1標準里非強制要求。

　　簡單地說，PC機對目標板的調試就是通過TAP接口完成對相關數據寄存器（DR）和指令寄存器（IR）的訪問。

　　系統上電后，TAPController 首先進入 Test-LogicReset 狀態，然后依次進入Run-Test/Idle、Selcct-DR- Scan、Select-IR-Scan、Capture-IR、Shift-IR、Exitl-IR、Update-IR狀態，最后回到 Run- Tcst/Idle 狀態。在此過程中，狀態的轉移都是通過TCK信號進行驅動（上升沿），通過TMS信號對TAP的狀態進行選擇轉換的。其中，

　　在 Capture-IR狀態下，一個特定的邏輯序列被加載到指令寄存器中；

　　在Shift-IR狀態下，可以將一條特定的指令送到指令寄存器中；

　　在 Update—IR狀態下，剛才輸入到指令寄存器中的指令將用來更新指令寄存器。

　　最后，系統又回到Run—Test/Idle狀態，指令生效，完成對指令寄存器的訪問。

　　當系統又返回到Run—Test/Idle狀態后，根據前面指令寄存器的內容選定所需要的數據寄存器，開始執行對數據寄存器的工作。其基本原理與指令寄存器的訪問完全相同，依次為seIect—DR—Scan、Capture—DR、Shift—D、Exitl一DR、Update—DR， 最后回到 Run-Tcst/Idle 狀態。通過TDl和TDO，就可以將新的數據加載到數據寄存器中。經過一個周期后，就可以捕獲數據寄存器中的數據，完 成對與數據寄存器的每個寄存器單元相連的芯片引腳的數據更新，也完成了對數據寄存器的訪問。

　　Keil、IAR、DS-5、ADS開發工具軟件等都有一個公共的調試接口RDI，那么我們?nèi)绾瓮瓿?RDI -》JTAG調試協議的轉換呢？兩種做法：

　　在電腦上寫一個服務程序，把Keil、IAR、DS-5中的RDI命令解析成相關的JTAG協議，然后通后一個物理轉換接口（注意，這個轉換只是電氣物理層上的轉換，就像RS232那樣的作用）發送你的的目標板。H-JTAG就是這樣的。H-JTAG的硬件就僅是一個物理電平的轉換接口，所以很簡單。 而電腦中裝的H-JTAG軟件就是前面說到的服務程序，負責協議轉換的。

　　做一個板，用此板直接接收來自Keil、IAR、DS-5等軟件的調試命令，由此板做RDI -》 JTAG協議的轉換。然后與目標板通信，這就是JLINK、ULINK2等仿真器的工作原理。

　　由上可以看出，H-JTAG由于是軟件作協議轉換的，所以速度較慢，但是硬件簡單。而第二種方法的JLINK一般帶一個強勁的CPU，作硬件協議轉換，把以硬件復雜，但速度快。目前，市場上的JTAG接口仿真器有14引腳和20引腳兩種。其中，以20引腳為主流標準，但也有少數的目標板采用14引腳。經過簡單的信號轉換后，可以將它們通用。
