UC1823A-SP 高速 PWM 控制器

數據:

描述

UC3823A和UC3823B以及UC3825A和UC3825B系列PWM控制器是標準UC3823和UC3825系列的改進版本。已經對幾個電路塊進行了性能改進。誤差放大器增益帶寬積為12 MHz,輸入失調電壓為2 mV。電流限制閾值確保容差為5%。振蕩器放電電流指定為10 mA,以實現精確的死區時間控制。頻率精度提高到6%。啟動電源電流(通常為100μA)非常適合離線應用。輸出驅動器經過重新設計,可在UVLO期間主動吸收電流,而無需啟動電流規范。此外,每個輸出在轉換期間都能夠具有2-A峰值電流。

此系列中還實現了功能改進。 UC3825關斷比較器現在是一個高速過流比較器,閾值為1.2 V.過流比較器設置一個鎖存器,確保軟啟動電容完全放電,然后再重啟。設置故障鎖存器時,輸出處于低電平狀態。在連續故障的情況下,軟啟動電容在放電之前充滿電,以確保故障頻率不超過設計的軟啟動周期。 UC3825 CLOCK引腳變為CLK /LEB。該引腳結合了時鐘輸出和前沿消隱調整功能,并經過緩沖以便于連接。

UC3825A和UC3825B具有雙交流輸出和UC3825相同的引腳配置。 UC3823A和UC3823B輸出同相工作,占空比從零到小于100%。 UC3823A和UC3823B的引腳配置與UC3823相同,只是引腳11現在是輸出引腳而不是限流比較器的參考引腳。 “A”版部件的UVLO閾值與原始UC3823和UC3825相同。 “B”版本的UVLO閾值為16 V和10 V,易于在離線應用中使用。

請參考應用筆記, UC3823A,B和UC3825A,B增強版生成PWM控制器,(SLUA125),以獲取詳細的技術和應用信息。

特性

  • 改進的UC3823 /UC3825 PWM版本
  • 兼容電壓模式或電流模式控制方法
  • 開關頻率為1 MHz時的實際操作
  • 50 ns輸出傳播延遲
  • 高電流雙圖騰柱輸出(2-A峰值)
  • 調整振蕩器放電電流
  • 低100μA啟動電流
  • 逐脈沖限流比較器
  • 具有全周期重啟的鎖存過流比較器< /li>

參數 與其它產品相比?離線和隔離式直流/直流控制器和轉換器

?
Control Method
Vin (Min) (V)
Vin (Max) (V)
Topology
Duty Cycle (Max) (%)
Frequency (Max) (kHz)
UVLO Thresholds On/Off (V)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
UC1823A-SP
Current ? ?
8.4 ? ?
22 ? ?
Boost
Buck
Flyback
Forward ? ?
100 ? ?
1000 ? ?
9.2/8.4 ? ?
Error Amplifier
Leading Edge Blanking
Soft Start
Synchronization Pin ? ?
Space ? ?
-55 to 125 ? ?
CDIP ? ?
See datasheet (CDIP) ? ?

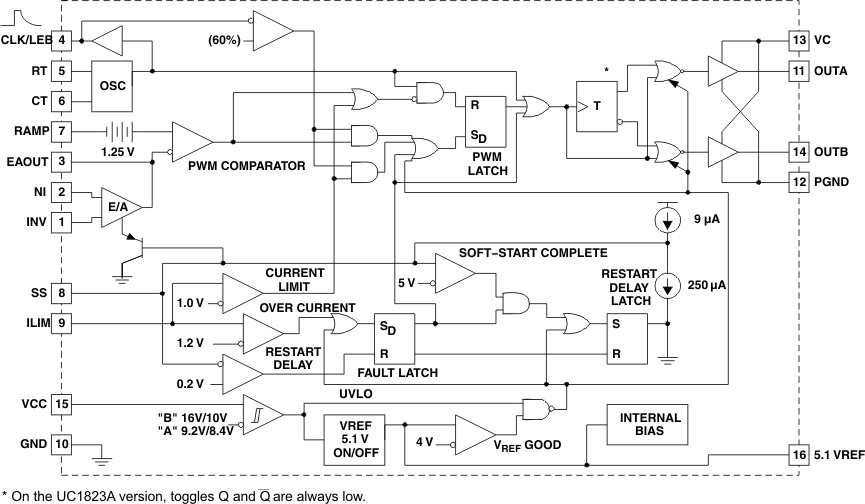

方框圖 (1)

技術文檔

數據手冊(1)
