TPS77533-EP 增強型產品快速瞬態響應 500Ma 低壓降穩壓器

數據： Fast-Transient-Response 500-mA Low-Dropout Voltage Regulators 數據表

描述

TPS775xx器件具有快速瞬態響應，采用10μF低ESR電容時可穩定工作。這種組合以合理的成本提供高性能。

由于PMOS器件表現為低值電阻，因此壓差電壓非常低（對于TPS77x33，輸出電流為500 mA時通常為169 mV）并且與輸出電流成正比。此外，由于PMOS傳輸元件是電壓驅動器件，因此靜態電流非常低并且與輸出負載無關（在整個輸出電流范圍內，通常為85μA，0 mA至500 mA）。這兩個關鍵規格顯著改善了電池供電系統的使用壽命。這個LDO系列還具有睡眠模式;將TTL高電平信號施加到EN \（使能）會關閉穩壓器，在T _J = 25°C時將靜態電流降至1μA。

RESET 輸出在欠壓情況下啟動微機和微處理器系統的復位。 TPS775xx中的內部比較器監視穩壓器的輸出電壓，以檢測穩壓輸出電壓的欠壓狀況。

TPS775xx提供1.5 V，1.6 V，1.8 V，2.5- V和3.3V固定電壓版本以及可調節版本（TPS77501選件可在1.5 V至5.5 V范圍內編程。輸出電壓容差在線路，負載和溫度范圍內最大為2％。 TPS775xx系列采用20引腳TSSOP封裝。

特性

受控基線
- 一個裝配/測試現場，一個制造現場
55°C至125°C的擴展溫度性能
增強的減少制造資源（DMS）支持
增強產品更改通知
資格認證譜系
以200毫秒延遲打開漏極上電復位
500 mA低壓差穩壓器
提供1.5 V，1.6 V，1.8 V，2.5 V，3.3 V固定輸出和可調節版本
超低85μA典型靜態電流
快速瞬態響應
2％容差超過固定輸出版本的指定條件

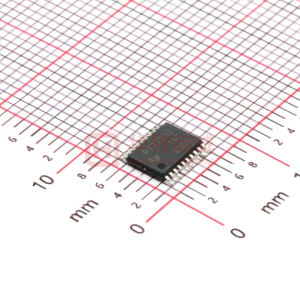

20針TSSOP PowerPAD ?? （PWP）封裝
熱關斷保護

符合JEDEC和行業標準的組件認證，確保在擴展溫度范圍內可靠運行。這包括但不限于高加速應力測試（HAST）或偏壓85/85，溫度循環，高壓釜或無偏HAST，電遷移，鍵合金屬間壽命和模塑化合物壽命。此類鑒定測試不應被視為超出規定的性能和環境限制使用該組件的合理性。

PowerPAD是德州儀器的商標。

參數與其它產品相比?線性穩壓器 (LDOs)

?
Output Options
Iout (Max) (A)
Vin (Max) (V)
Vin (Min) (V)
Vout (Max) (V)
Vout (Min) (V)
Fixed Output Options (V)
Package Group
Operating Temperature Range (C)
Noise (uVrms)
Rating
Output Capacitor Type
PSRR @ 100KHz (dB)
Accuracy (%)
Vdo (Typ) (mV)
Iq (Typ) (mA)
Package Size: mm2:W x L (PKG)
?

TPS77533-EP
Fixed Output ? ?
0.5 ? ?
10 ? ?
2.7 ? ?
3.3 ? ?
3.3 ? ?
3.3 ? ?
HTSSOP ? ?
-55 to 125 ? ?
53 ? ?
HiRel Enhanced Product ? ?
Non-Ceramic ? ?
29 ? ?
2 ? ?
169 ? ?
0.08 ? ?
20HTSSOP: 42 mm2: 6.4 x 6.5(HTSSOP) ? ?
