TPS79730-EP 超低功耗采用 SC70/SOT-323 封裝的 10mA LDO 線性穩壓器

數據： Ultra Low-Power, 10-mA LDO Linear Regulators With Power Good Output 數據表

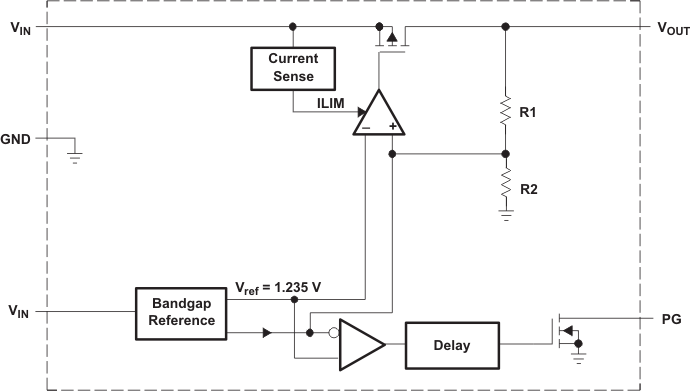

描述

TPS797xx系列低壓差（LDO）穩壓器具有低壓差和超低功耗運行的優勢。該器件對任何電容器都是穩定的（>0.47μF）。因此，由于小型化封裝和可能小的輸出電容器，該器件的實現需要很小的電路板空間。此外，該系列還包括集成開漏有源高功率良品（PG）輸出。 TPS797xx系列的低壓差和超低功耗運行旨在用于基于微控制器的電池供電應用，可顯著提高系統電池的使用壽命。小型封裝最大限度地減少了電路板空間的消耗。

當施加的電壓超過最小輸入電壓時，器件啟用。通常的PNP傳輸晶體管已被PMOS傳輸元件取代。由于PMOS傳輸元件表現為低值電阻，因此在10 mA負載電流下，壓差電壓較低，為125 mV（典型值），與負載電流成正比。靜態電流為超低電流（典型值為1.2μA），在整個輸出負載電流范圍（0 mA至10 mA）內保持穩定。正確配置上拉電阻后，PG輸出可用于實現上電復位或低電量指示。 TPS797xx提供1.8 V，3 V和3.3 V固定選項。

特性

受控基線
- 一個裝配站點
- 一個測試站點
- 一個制造現場
-55°C至125°C的擴展溫度性能
增強的減少制造資源（DMS）支持
增強的產品更改通知
資格譜系^（1）
10 mA低壓差穩壓器
超低1.2 mA靜態電流10 mA
5引腳SC70 /SOT-323（DCK）封裝
集成電源良好輸出
任何電容均穩定（>0.47μF）
壓差電壓通常為10 m時105 mV（TPS79733）
過流限制
應用
- 電池供電的微控制器和微處理器

^（1）符合JEDEC和行業標準的元件認證，確保在擴展溫度范圍內可靠運行。這包括但不限于高加速應力測試（HAST）或偏壓85/85，溫度循環，高壓釜或無偏HAST，電遷移，鍵合金屬間壽命和模塑化合物壽命。此類鑒定測試不應被視為超出規定的性能和環境限制使用該組件的合理性。

參數與其它產品相比?線性穩壓器 (LDOs)

?
Output Options
Iout (Max) (A)
Vin (Max) (V)
Vin (Min) (V)
Vout (Max) (V)
Vout (Min) (V)
Fixed Output Options (V)
Package Group
Operating Temperature Range (C)
Noise (uVrms)
Rating
Output Capacitor Type
PSRR @ 100KHz (dB)
Accuracy (%)
Vdo (Typ) (mV)
Iq (Typ) (mA)
Package Size: mm2:W x L (PKG)
?

TPS79730-EP	TPS79718-EP
Fixed Output ? ?	Fixed Output ? ?
0.01 ? ?	0.01 ? ?
5.5 ? ?	5.5 ? ?
1.8 ? ?	2 ? ?
3 ? ?	1.8 ? ?
3 ? ?	1.8 ? ?
3 ? ?	1.8 ? ?
SC70 ? ?	SC70 ? ?
-55 to 125 ? ?	-55 to 125 ? ?
600 ? ?	600 ? ?
HiRel Enhanced Product ? ?	HiRel Enhanced Product ? ?
Ceramic ? ?	Ceramic ? ?
50 ? ?	50 ? ?
4 ? ?	4 ? ?
400 ? ?	400 ? ?
0.005 ? ?	0.005 ? ?
5SC70: 4 mm2: 2.1 x 2(SC70) ? ?	5SC70: 4 mm2: 2.1 x 2(SC70) ? ?
