LF353 雙路通用 JFET 輸入運算放大器

描述

這款LF353器件是一款低成本，高速，JFET輸入運算放大器，具有極低的輸入失調電壓。它需要低電源電流，同時保持較大的增益帶寬積和較快的壓擺率。此外，匹配的高壓JFET輸入提供極低的輸入偏置和偏移電流。

LF353可用于高速積分器，數模轉換器，采樣和保護電路和許多其他電路。

LF353的工作溫度范圍為0°C至70°C。

所有商標是他們各自所有者的財產。

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

LF353	LF147	LF347	LF347B	LF411	LF412
2 ? ?	4 ? ?	4 ? ?	4 ? ?	1 ? ?	2 ? ?
7 ? ?	5 ? ?	7 ? ?	7 ? ?	7 ? ?	7 ? ?
36 ? ?	44 ? ?	36 ? ?	36 ? ?	36 ? ?	36 ? ?
3 ? ?	4 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?
13 ? ?	13 ? ?	13 ? ?	13 ? ?	15 ? ?	13 ? ?
In to V+ ? ?	In to V+ ? ?	In to V+ ? ?	In to V+ ? ?	No ? ?	No ? ?
10 ? ?	5 ? ?	10 ? ?	5 ? ?	2 ? ?	3 ? ?
1.8 ? ?	1.8 ? ?	2 ? ?	2 ? ?	2 ? ?	2.25 ? ?
18 ? ?	20 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?
Catalog ? ?	Military ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
0 to 70 ? ?	-55 to 125 ? ?	0 to 70 ? ?	0 to 70 ? ?	0 to 70 ? ?	0 to 70 ? ?

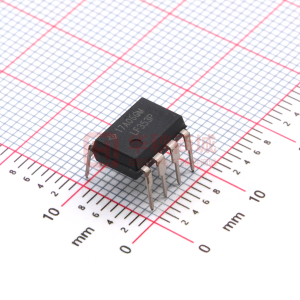

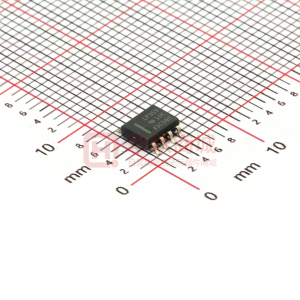

PDIP SOIC ? ?	CDIP ? ?	PDIP SOIC ? ?	PDIP SOIC ? ?	PDIP SOIC ? ?	PDIP SOIC ? ?
See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	See datasheet (CDIP) ? ?	See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ?	See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ?	See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?
10 ? ?	10 ? ?	10 ? ?	10 ? ?	10 ? ?	10 ? ?
N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?
200 ? ?	?	200 ? ?	200 ? ?	200 ? ?	200 ? ?
100 ? ?	100 ? ?	100 ? ?	100 ? ?	100 ? ?	100 ? ?
20 ? ?	30 ? ?	31 ? ?	31 ? ?	25 ? ?	25 ? ?
FET ? ?	FET ? ?	FET ? ?	FET ? ?	FET ? ?	FET ? ?
