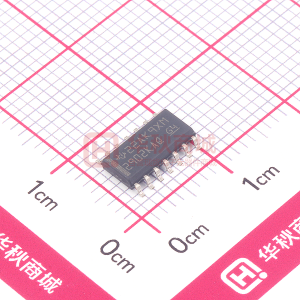

LM2902K 四路運算放大器

數據： LMx24, LMx24x, LMx24xx, LM2902, LM2902x, LM2902xx, LM2902xxx Quadruple Operational Amplifiers 數據表

描述

這些器件由四個獨立的高增益頻率補償運算放大器組成，專門設計用于在單一電源或分離電源下工作。電壓。

特性

2 kV ESD保護：
- LM224K，LM224KA
- LM324K，LM324KA
- LM2902K，LM2902KV，LM2902KAV
寬電源范圍
- 單電源：3 V至32 V
  （LM2902為26 V）
- 雙電源：±1.5 V至±16 V電壓（LM2902為±13 V）
低電源電流漏極獨立于< br>電源電壓：0.8 mA典型
共模輸入電壓范圍包括接地，允許在地面附近直接感應
低輸入偏置和偏移參數
- 輸入失調電壓：3 mV典型
  A版本：典型值2 mV
- 輸入失調電流：典型值2 nA
- 輸入偏置電流：20 nA典型值A版本：15 nA典型
差分輸入電壓范圍等于最大額定電源電壓：
32 V（LM2902為26 V）

內部頻率補償
關于產品Compl符合MIL-PRF-38535，
除非另有說明，否則所有參數均經過測試。在所有其他產品上，生產處理不一定包括所有參數的測試。

參數與其它產品相比?通用運算放大器

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

LM2902K	LM224	LM224A	LM224K	LM224KA	LM2902	LM2902-EP	LM2902-Q1	LM324	LM324A	LM324K	LM324KA
4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?
3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?
26 ? ?	32 ? ?	32 ? ?	32 ? ?	32 ? ?	26 ? ?	26 ? ?	26 ? ?	32 ? ?	32 ? ?	32 ? ?	32 ? ?
1.2 ? ?	1.2 ? ?	1.2 ? ?	1.2 ? ?	1.2 ? ?	1.2 ? ?	1.2 ? ?	1.2 ? ?	1.2 ? ?	1.2 ? ?	1.2 ? ?	1.2 ? ?
0.5 ? ?	0.5 ? ?	0.5 ? ?	0.5 ? ?	0.5 ? ?	0.5 ? ?	0.5 ? ?	0.5 ? ?	0.5 ? ?	0.5 ? ?	0.5 ? ?	0.5 ? ?
In to V- ? ?	In to V- ? ?	In to V- ? ?	In to V- ? ?	In to V- ? ?	In to V- ? ?	In to V- ? ?	In to V- ? ?	In to V- ? ?	In to V- ? ?	In to V- ? ?	In to V- ? ?
7 ? ?	5 ? ?	2 ? ?	5 ? ?	2 ? ?	7 ? ?	7 ? ?	2 ? ?	7 ? ?	3 ? ?	7 ? ?	3 ? ?
0.175 ? ?	0.350 ? ?	0.35 ? ?	0.35 ? ?	0.35 ? ?	0.175 ? ?	0.175 ? ?	0.175 ? ?	0.175 ? ?	0.175 ? ?	0.175 ? ?	0.175 ? ?
35 ? ?	35 ? ?	35 ? ?	35 ? ?	35 ? ?	35 ? ?	35 ? ?	35 ? ?	35 ? ?	35 ? ?	35 ? ?	35 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	HiRel Enhanced Product ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-25 to 85 ? ?	-25 to 85 ? ?	-25 to 85 ? ?	-25 to 85 ? ?	-40 to 125 ? ?	-40 to 125 -55 to 125 ? ?	-40 to 125 ? ?	0 to 70 ? ?	0 to 70 ? ?	0 to 70 ? ?	0 to 70 ? ?
PDIP SO SOIC SSOP TSSOP ? ?	PDIP SOIC ? ?	PDIP SOIC ? ?	PDIP SOIC ? ?	PDIP SOIC ? ?	PDIP SO SOIC TSSOP ? ?	TSSOP ? ?	SOIC TSSOP ? ?	PDIP SO SOIC TSSOP ? ?	PDIP SO SOIC SSOP TSSOP ? ?	PDIP SO SOIC TSSOP ? ?	PDIP SO SOIC TSSOP ? ?
See datasheet (PDIP) 14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14SSOP: 48 mm2: 7.8 x 6.2(SSOP) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ?	See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ?	See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ?	See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ?	See datasheet (PDIP) 14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	See datasheet (PDIP) 14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	See datasheet (PDIP) 14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14SSOP: 48 mm2: 7.8 x 6.2(SSOP) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	See datasheet (PDIP) 14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	See datasheet (PDIP) 14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
7 ? ?	?	7 ? ?	7 ? ?	7 ? ?	?	7 ? ?	7 ? ?	?	7 ? ?	7 ? ?	7 ? ?
Standard Amps ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	Standard Amps ? ?	N/A ? ?	Standard Amps ? ?	Standard Amps ? ?	Standard Amps ? ?	Standard Amps ? ?	Standard Amps ? ?
250000 ? ?	250000 ? ?	80000 ? ?	250000 ? ?	80000 ? ?	250000 ? ?	250000 ? ?	250000 ? ?	250000 ? ?	100000 ? ?	250000 ? ?	100000 ? ?
80 ? ?	80 ? ?	80 ? ?	80 ? ?	80 ? ?	80 ? ?	80 ? ?	80 ? ?	80 ? ?	80 ? ?	80 ? ?	80 ? ?
40 ? ?	40 ? ?	40 ? ?	40 ? ?	40 ? ?	40 ? ?	40 ? ?	40 ? ?	40 ? ?	40 ? ?	40 ? ?	40 ? ?
Bipolar ? ?	Bipolar ? ?	Bipolar ? ?	Bipolar ? ?	Bipolar ? ?	Bipolar ? ?	Bipolar ? ?	Bipolar ? ?	Bipolar ? ?	Bipolar ? ?	Bipolar ? ?	Bipolar ? ?
