LMC6042 CMOS 雙路微功耗運算放大器

描述

超低功耗和低輸入漏電流是LMC6042的標志。 LMC6042的輸入電流典型值僅為2 fA，可以采用單電源供電，輸出擺幅延伸至每個電源軌，輸入電壓范圍包括接地。

LMC6042非常適合用于需要超低功耗的系統(tǒng)。此外，對閂鎖，高輸出驅動和輸出擺幅不敏感而無需外部下拉電阻，使其成為單電源電池供電系統(tǒng)的理想選擇。

LMC6042的其他應用包括條形碼閱讀器放大器，磁場和電場檢測器以及手持式靜電計。

該器件采用TI先進的雙多晶硅柵極CMOS工藝制造。

見LMC6041用于單個，LMC6044用于具有這些功能的四路放大器。

所有商標均為其各自所有者的財產。

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)

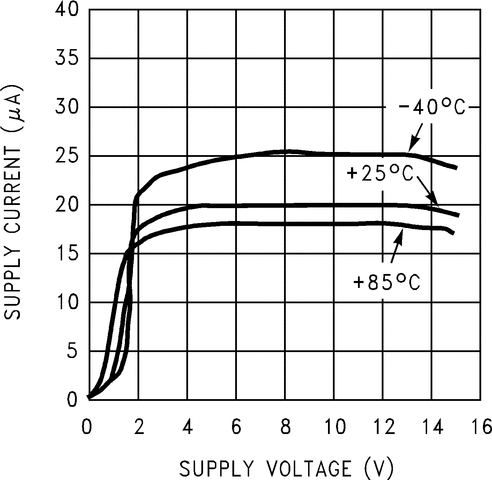

Iq per channel (Max) (mA)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Rating
Operating Temperature Range (C)
Package Group
Features
Package Size: mm2:W x L (PKG)
Vn at 1kHz (Typ) (nV/rtHz)
Output Current (Typ) (mA)
Architecture
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
?

LMC6042	LMC6442
2 ? ?	2 ? ?
4.5 ? ?	1.8 ? ?
15.5 ? ?	11 ? ?
0.017 ? ?	0.0012 ? ?
0.01 ? ?	0.00095 ? ?
3 ? ?	3 ? ?
1.3 ? ?	0.4 ? ?
0.1 ? ?	0.01 ? ?
0.02 ? ?	0.0041 ? ?
In to V- Out ? ?	In to V- Out ? ?
Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?
PDIP SOIC ? ?	PDIP SOIC ? ?
N/A ? ?	Decompensated ? ?
See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?
83 ? ?	170 ? ?
21 ? ?	0.9 ? ?
CMOS ? ?	CMOS ? ?
0.2 ? ?	0.05 ? ?
75 ? ?	92 ? ?
