OPA2830是一款雙通道，低功耗，單電源，寬帶，電壓反饋放大器，采用+ 3V或+ 5V單電源供電。還支持±5V或+ 10V電源供電。輸入范圍延伸到地電壓以下，并且在正電源的1.8V范圍內。使用互補的共發射極輸出提供輸出擺幅，在地面25mV以內，+ V S ，同時驅動150
高增益帶寬積（100MHz）和壓擺率確保低失真工作（500V /μs），使OPA2830成為3V和5V CMOS模數轉換器（ADC）的理想輸入緩沖級。與早期的低功耗單電源放大器不同，失真性能隨著信號擺幅的降低而提高。低9.2nV /
Hz 輸入電壓噪聲支持寬動態范圍操作。

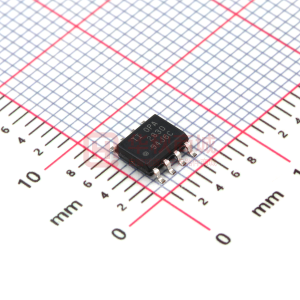

OPA2830采用行業標準SO-8封裝。 OPA2830還采用小型MSOP-8封裝。對于固定增益和線路驅動器應用，請考慮OPA2832。
Hz 所有其他商標均為其各自所有者的財產。 < /p>
| ? |
|---|
| Architecture |
| Number of Channels (#) |
| Total Supply Voltage (Min) (+5V=5, +/-5V=10) |
| Total Supply Voltage (Max) (+5V=5, +/-5V=10) |
| BW @ Acl (MHz) |
| Acl, min spec gain (V/V) |
| Slew Rate (Typ) (V/us) |
| Vn at Flatband (Typ) (nV/rtHz) |
| Vn at 1kHz (Typ) (nV/rtHz) |
| Iq per channel (Typ) (mA) |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Rail-to-Rail |
| Features |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| CMRR (Typ) (dB) |
| Input Bias Current (Max) (pA) |
| Offset Drift (Typ) (uV/C) |
| GBW (Typ) (MHz) |
| Output Current (Typ) (mA) |
| 2nd Harmonic (dBc) |
| 3rd Harmonic (dBc) |
| @ MHz |
| ? |
| OPA2830 | OPA4830 | OPA830 |
|---|---|---|
| Bipolar Voltage FB ? ? | Bipolar Voltage FB ? ? | Bipolar Voltage FB ? ? |
| 2 ? ? | 4 ? ? | 1 ? ? |
| 2.8 ? ? | 2.8 ? ? | 2.8 ? ? |
| 11 ? ? | 11 ? ? | 11 ? ? |
| 290 ? ? | 280 ? ? | 310 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? |
| 560 ? ? | 560 ? ? | 600 ? ? |
| 9.2 ? ? | 9.2 ? ? | 9.2 ? ? |
| 9.5 ? ? | 9.5 ? ? | 9.5 ? ? |
| 4.25 ? ? | 4.25 ? ? | 4.25 ? ? |
| 7.5 ? ? | 8 ? ? | 7 ? ? |
| In to V- Out ? ? | In to V- Out ? ? | In to V- Out ? ? |
| N/A ? ? | N/A ? ? | N/A ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? |
| -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? |
| SOIC VSSOP ? ? | TSSOP ? ? | SOIC SOT-23 ? ? |
| 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ? | 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ? | 8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? |
| 80 ? ? | 80 ? ? | 80 ? ? |
| 10000000 ? ? | 10000000 ? ? | 10000000 ? ? |
| 27 ? ? | 30 ? ? | 25 ? ? |
| 290 ? ? | 280 ? ? | 310 ? ? |
| 75 ? ? | 75 ? ? | 80 ? ? |
| 66 ? ? | 60 ? ? | 67 ? ? |
| 77 ? ? | 59 ? ? | 60 ? ? |
| 5 ? ? | 5 ? ? | 5 ? ? |
