THS4513 寬帶、低噪聲、低失真、全差動放大器

數據： Wideband, Low-Noise, Low-Distortion, Fully-Differential Amp 數據表

描述

THS4513是一款寬帶全差分運算放大器，專為3.3 V至5 V數據采集系統而設計。它的噪聲非常低，為2.2 nV /√ Hz ，極低的諧波失真為-75 dBc HD ₂和-86 dBc HD ₃，70 MHz，2-V _PP輸出，G = 0 dB，200- 加載。壓擺率非常高，為5100 V /μs，建立時間為2.9 ns至1％（2 V步進），是脈沖應用的理想選擇。它的最小增益為0 dB。

為了實現與模數轉換器（ADC）的直流耦合，其獨特的輸出共模控制電路可保持輸出共模電壓當設定電壓在0.5 V以內時，設定電壓的偏移（典型值）為5 mV，差分偏移電壓小于4 mV。共模設定點由內部電路設置為中間電源，內部電路可能從外部源過驅動。

輸入和輸出經過優化，可以將共模電壓設置為中間電源，從而獲得最佳性能。除了在低電源電壓下的高性能外，該設計還使其成為極高性能，單電源5 V數據采集系統的理想選擇。

THS4513采用四通道無引腳QFN-16封裝（RGT），工作溫度范圍為-40°C至+ 85°C。

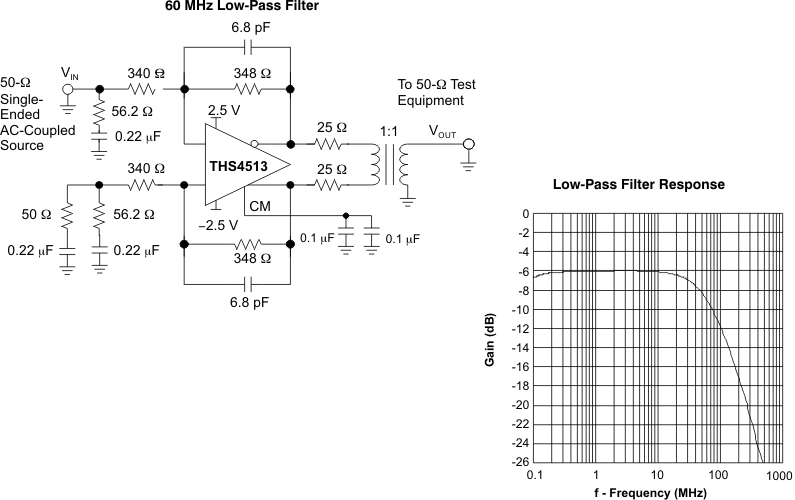

特性

全差分架構
中心輸入共模范圍
最小增益為1 V /V（0 dB）
帶寬：1600 MHz
壓擺率：5100 V /μs
1％穩定時間：2.9 ns

₂

HD ₃：70 MHz時為-86 dBc
OIP < sub> 2 ：70 MHz時77 dBm
OIP ₃：70 MHz時42 dBm
輸入電壓噪聲：2.2 nV /√ Hz （f> 10 MHz）
噪聲系數：19.8 dB
輸出共模控制
電源：
- 電壓：3 V（±1.5 V）至5 V（±2.5 V）
- 電流：37.7 mA
斷電能力：0.65 mA
應用
- 5-V數據采集系統，高線性度ADC放大器
- 無線通信
- 醫學影像
- 測試與測量

所有商標均為其所屬商標擁有者。

參數 與其它產品相比?高速運算放大器 (GBW>=50MHz)

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz
?

THS4513	THS4508	THS4509	THS4511
Voltage FB ? ?	Fully Differential ? ?	Fully Differential ? ?	Fully Differential Voltage FB ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?
3 ? ?	3.75 ? ?	3 ? ?	3.75 ? ?
5.5 ? ?	5.25 ? ?	5.25 ? ?	5.25 ? ?
1600 ? ?	2000 ? ?	2000 ? ?	1600 ? ?
1 ? ?	2 ? ?	2 ? ?	1 ? ?
5100 ? ?	6400 ? ?	6600 ? ?	4900 ? ?
2.2 ? ?	2.3 ? ?	1.9 ? ?	2 ? ?
27 ? ?	2.3 ? ?	10 ? ?	20 ? ?
37.7 ? ?	39.2 ? ?	37.7 ? ?	39.2 ? ?
4 ? ?	4 ? ?	4 ? ?	4 ? ?
No ? ?	In to V- ? ?	No ? ?	In to V- ? ?
Shutdown ? ?	Shutdown ? ?	Shutdown ? ?	Shutdown ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
VQFN ? ?	VQFN ? ?	VQFN ? ?	VQFN ? ?
16VQFN: 9 mm2: 3 x 3(VQFN) ? ?	16VQFN: 9 mm2: 3 x 3(VQFN) ? ?	16VQFN: 9 mm2: 3 x 3(VQFN) ? ?	16VQFN: 9 mm2: 3 x 3(VQFN) ? ?
90 ? ?	90 ? ?	90 ? ?	90 ? ?
15500000 ? ?	15500000 ? ?	15500000 ? ?	15500000 ? ?
2.6 ? ?	2.3 ? ?	2.6 ? ?	2.3 ? ?
2800 ? ?	3000 ? ?	3000 ? ?	2000 ? ?
96 ? ?	96 ? ?	96 ? ?	96 ? ?
110 ? ?	104 ? ?	104 ? ?	117 ? ?
108 ? ?	105 ? ?	108 ? ?	106 ? ?
10 ? ?	10 ? ?	10 ? ?	10 ? ?
